7.3.21. Снятие и установка концевого выключателя двери

Проверка концевого выключателя двери

Передняя часть.

Отсоедините отрицательный провод от аккумуляторной батареи.

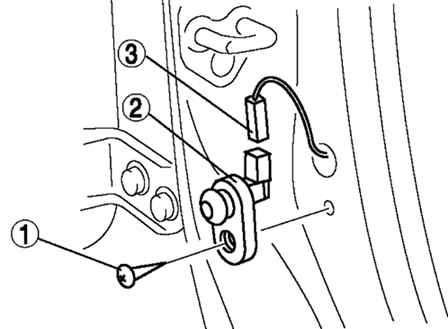

Рис. 7.47. Порядок снятия компонентов концевого выключателя двери: 1 – винт; 2 – выключатель двери; 3 – разъем

Снимите в порядке, указанном на рисунке 7.47.

Установите в порядке, обратном снятию.

Задняя часть.

Отсоедините отрицательный провод от аккумуляторной батареи.

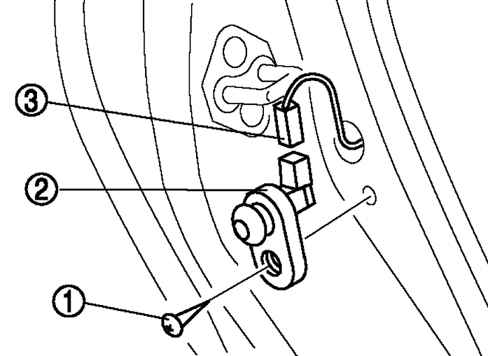

Рис. 7.48. Порядок снятия компонентов концевого выключателя двери: 1 – винт; 2 – выключатель двери; 3 – разъем

Снимите в порядке, указанном на рисунке 7.48.

Установите в порядке, обратном снятию.
