7.3.15. Снятие и установка внутреннего комбинированного фонаря

Отсоедините отрицательный провод от аккумуляторной батареи.

Снимите накладку крышки багажника (нижняя накладка двери задка).

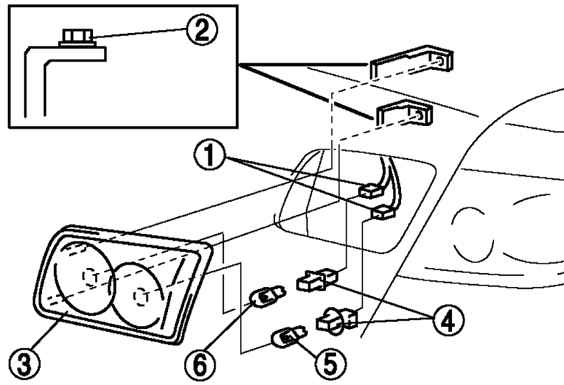

Рис. 7.36. Компоненты внутреннего комбинированного фонаря: 1 – разъем; 2 – гайка; 3 – внутренний комбинированный фонарь; 4 – патрон лампы; 5 – лампа фонаря заднего хода; 6 – лампа заднего противотуманного фонаря

Снимите в порядке, указанном на рисунке 7.36.

Установите в порядке, обратном снятию.

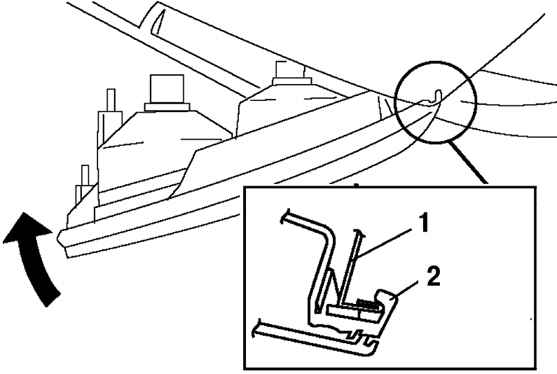

Рис. 7.37. Установка внутреннего комбинированного фонаря: 1 – крышка багажника; 2 – внутренний комбинированный фонарь

Вставьте внутренний комбинированный фонарь в крышку багажника (дверь задка), как показано на рисунке 7.37, затем поверните его внутрь и зафиксируйте на месте.

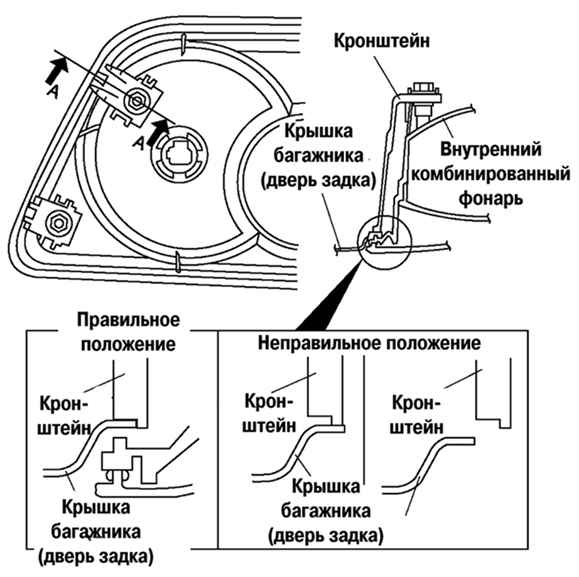

Рис. 7.38. Установка кронштейна внутреннего комбинированного фонаря

Разместите кронштейн в положении, показанном на рисунке 7.38, и вдавите его в крышку багажника (дверь задка).
