7.3.14. Снятие и установка заднего комбинированного фонаря

Отсоедините отрицательный провод от аккумуляторной батареи.

Снимите боковую накладку багажника.

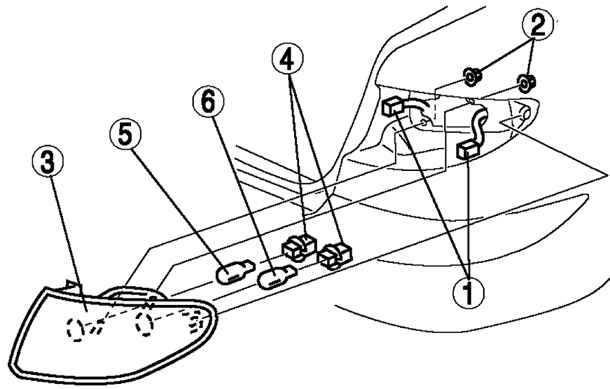

Рис. 7.35. Компоненты заднего комбинированного фонаря: 1 – разъем; 2 – болт; 3 – задний комбинированный фонарь; 4 – патрон лампы; 5 – лампа заднего указателя поворота; 6 – сигнал торможения/ лампа заднего габаритного фонаря

Снимите в порядке, указанном на рисунке 7.35.

Установите в порядке, обратном снятию.
