7.3.25. Снятие и установка управляющего переключателя освещения на панели приборов

Отсоедините отрицательный провод от аккумуляторной батареи.

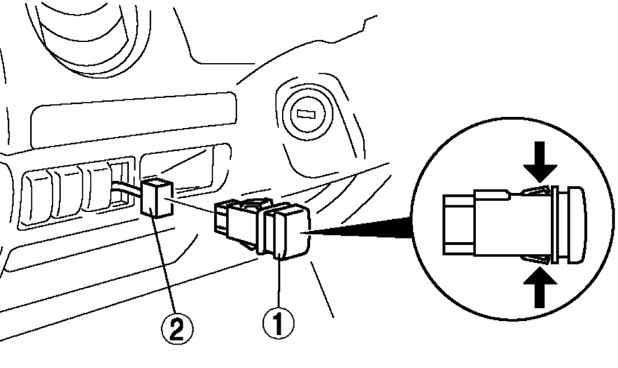

Рис. 7.53. Порядок снятия управляющего переключателя освещения на панели приборов: 1 – управляющий переключатель освещения на панели приборов; 2 – разъем

Снимите в порядке, указанном на рисунке 7.53.

Вставьте руку снизу под панель приборов и сожмите фиксаторы управляющего переключателя.

Чтобы снять управляющий переключатель, вытяните его из панели приборов на себя.

Установите в порядке, обратном снятию.
