7.3.3. Система освещения салона

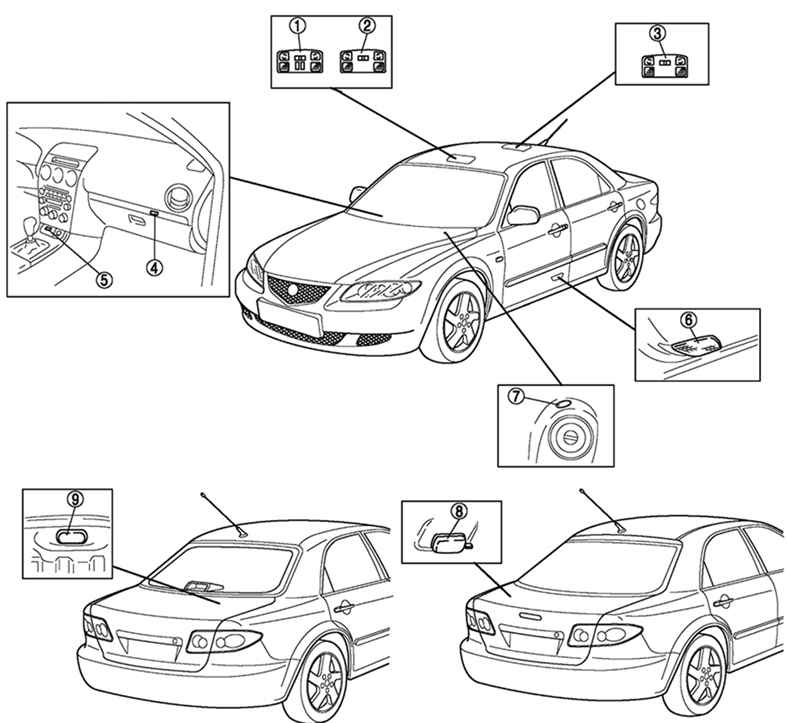

Рис. 7.19. Система освещения салона: 1 – передняя штурманская лампа (с люком); 2 – передняя штурманская лампа (без люка); 3 – задняя штурманская лампа; 4 – лампа подсветки вещевого ящика; 5 – подсветка пепельницы; 6 – освещение салона автомобиля, включающееся при открывании дверей; 7 – подсветка замка зажигания; 8 – плафон освещения багажного отделения; 9 – плафон освещения моторного отсека

Система освещения салона показана на рис. 7.19.

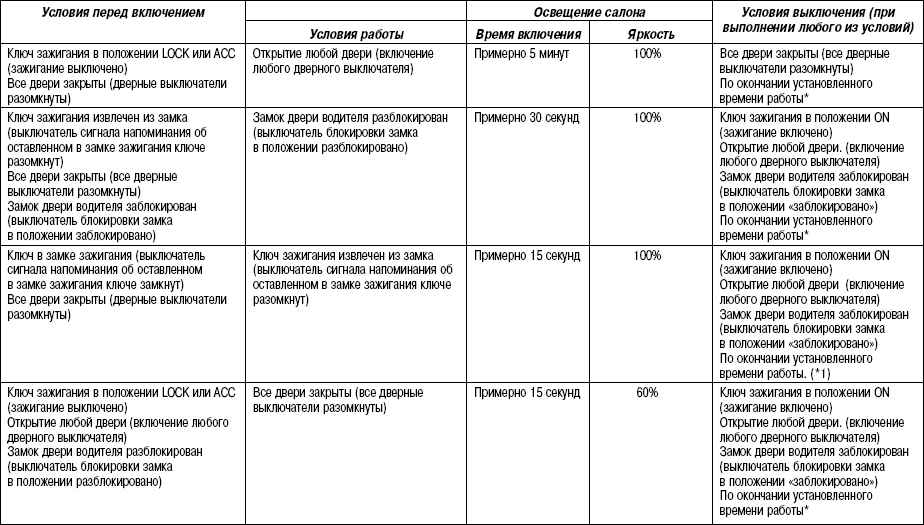

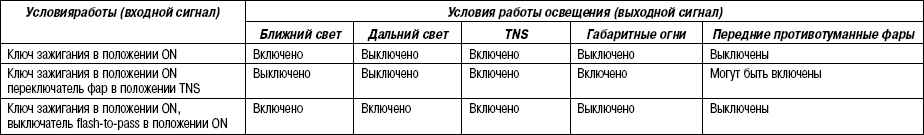

Схема системы управления освещения салона представлена в табл. 7.3. Выключатель освещения салона должен находиться в положении DOOR.
