7.3.1.5. Система автоматического выравнивания фар
|
|

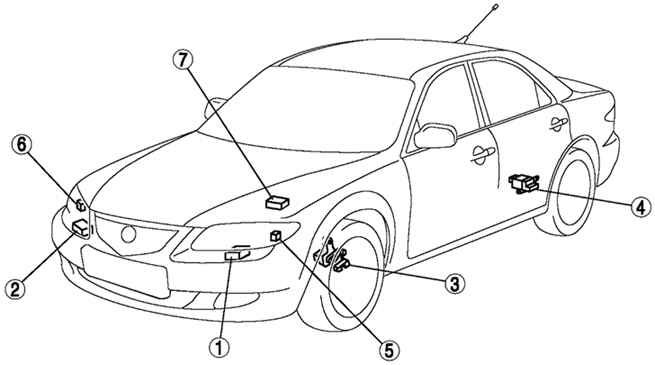

Рис. 7.14. Система автоматического выравнивания фар: 1 – блок управления автоматического выравнивания (главный); 2 – блок управления автоматического выравнивания (дополнительный); 3 – передний датчик автоматического выравнивания; 4 – задний датчик автоматического выравнивания; 5 – исполнительный механизм выравнивания фары (левый); 6 – исполнительный механизм выравнивания фары (правый); 7 – ABS/TCS HU/CM или DSC HU/CM
|
Оптические оси фар автоматически устанавливаются под определенными углами для улучшения видимости и предотвращения ослепления водителей встречных транспортных средств при изменении скорости или загрузки автомобиля.
|
|

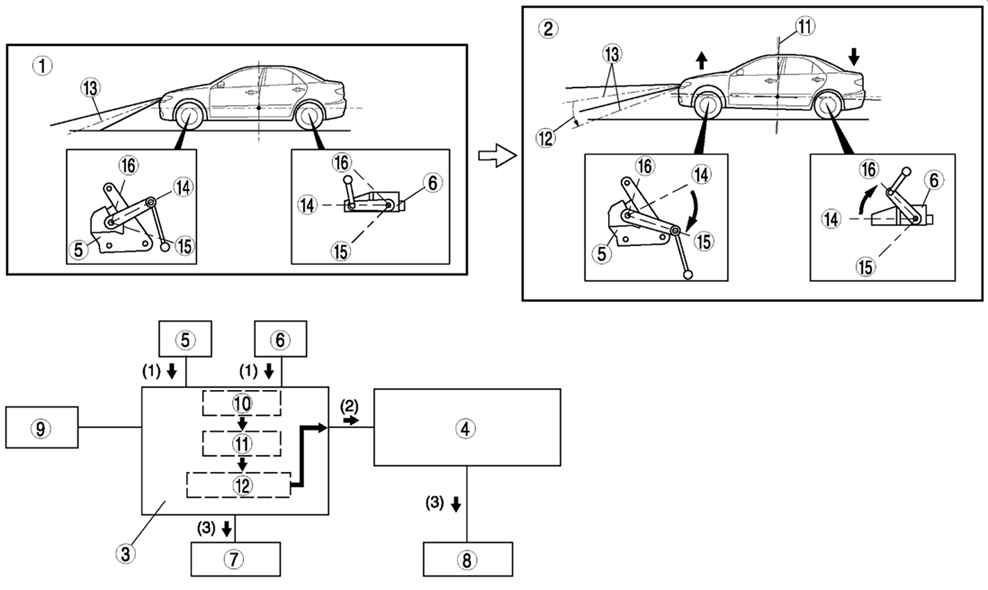

Рис. 7.15. Схема работы системы автоматического выравнивания фар при изменении загрузки автомобиля: 1 – установка на нуль; 2 – увеличение загрузки; 3 – блок управления автоматического выравнивания (главный); 4 – блок управления автоматического выравнивания (дополнительный); 5 – передний датчик автоматического выравнивания; 6 – задний датчик автоматического выравнивания; 7 – исполнительный механизм выравнивания фары (левый); 8 – исполнительный механизм выравнивания фары (правый); 9 – ABS/TCS HU/CM или DSC HU/CM; 10 – разность между двумя сигналами напряжения; 11 – пространственное положение автомобиля; 12 – величина регулировки оптической оси; 13 – оптическая ось; 14 – начало отсчета; 15 – высоко; 16 – низко
|
|
|

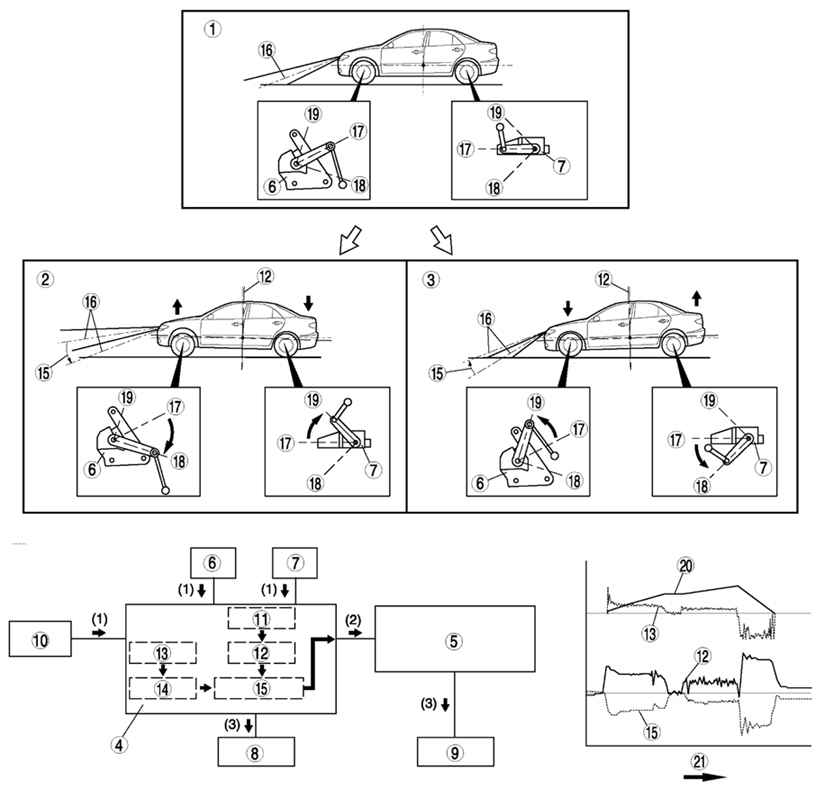

Рис. 7.16. Схема работы системы автоматического выравнивания фар при движении автомобиля: 1 – установка на нуль; 2 – ускорение; 3 – замедление; 4 – блок управления автоматического выравнивания (главный); 5 – блок управления автоматического выравнивания (дополнительный); 6 – передний датчик автоматического выравнивания; 7 – задний датчик автоматического выравнивания; 8 – исполнительный механизм выравнивания фары (левый); 9 – исполнительный механизм выравнивания фары (правый); 10 – ABS/TCS HU/CM или DSC HU/CM; 11 – разность между двумя сигналами напряжения; 12 – пространственное положение автомобиля; 13 – вычисление угла ускорения; 14 – изменение скорости автомобиля; 15 – величина регулировки оптической оси; 16 – оптическая ось; 17 – начало отсчета; 18 – высоко; 19 – низко; 20 – скорость автомобиля; 21 – время
|
|
