2.2.10.8. Установка резиновой опоры двигателя №3 и кронштейна крепления двигателя №3

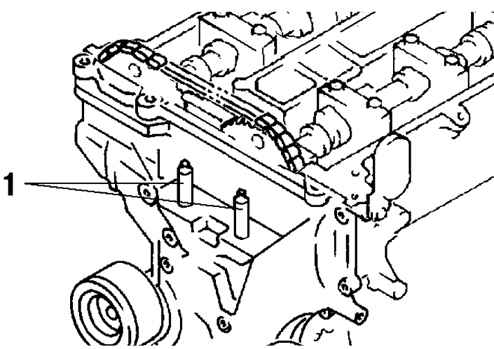

Рис. 2.95. Резьбовая (сварочная) шпилька кронштейна опоры двигателя №3: 1 – шпилька

Затяните резьбовую шпильку кронштейна опоры двигателя №3 моментом затяжки 7–13 Н·м (рис. 2.95).

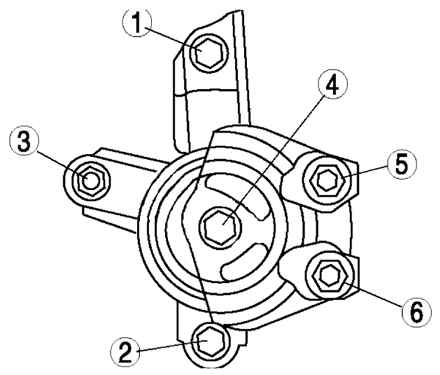

Рис. 2.112. Порядок затягивания болтов и гаек кронштейна крепления двигателя №3

Затяните болт и гайку кронштейна крепления двигателя №3 в порядке, указанном на рисунке 2.112.
