2.2.10.6. Установка передней крышки двигателя

Нанесите кремниевоорганический герметик на переднюю крышку двигателя, в местах, показанных на рисунке 2.108.

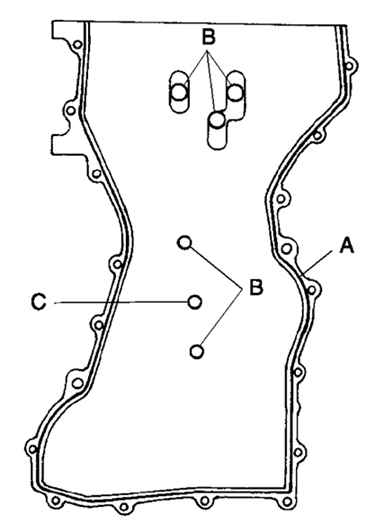

Рис. 2.108. Места нанесения герметика на переднюю крышку двигателя

ПРИМЕЧАНИЕ

Устанавливайте крышку через 10 мин после нанесения герметика. Для двигателей модели L3 нанесение герметика в области С не требуется (см. рис. 2.108).

Толщина наносимого герметика: 2,0–3,0 мм для области А, 1,5–2,5 мм – для области В.

Рис. 2.109. Порядок затягивания болтов крепления крышки головки блока цилиндров

Установите болты крепления крышки головки блока цилиндров в порядке, указанном на рисунке 2.109.
