2.2.10.3. Снятие натяжителя цепи

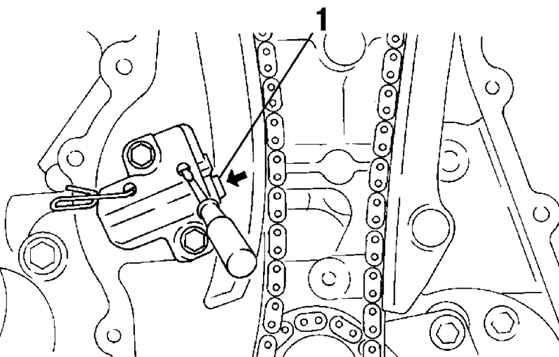

Рис. 2.105. Установка специального приспособления на коленчатый вал: 1 – поршень натяжителя

Используя тонкую отвертку, отведите храповик натяжителя цепи от стержня храповика (рис. 2.105).

Медленно утопите поршень натяжителя.

Удерживайте поршень натяжителя, используя провод толщиной 1,5 мм или скрепку для бумаг.

Подвесьте двигатель, используя специальные приспособления.
