2.2.10.10. Установка крышки головки блока цилиндров

Нанесите кремниевоорганический герметик на сопрягающиеся поверхности блока цилиндров в местах, показанных стрелками (Рис. 2.114).

Диаметр точки нанесения – 4,0–6,0 мм.

Установите крышку головки блока цилиндров с новой прокладкой.

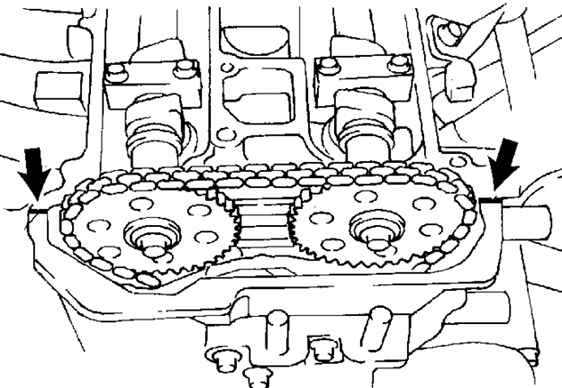

Рис. 2.114. Места нанесения герметика

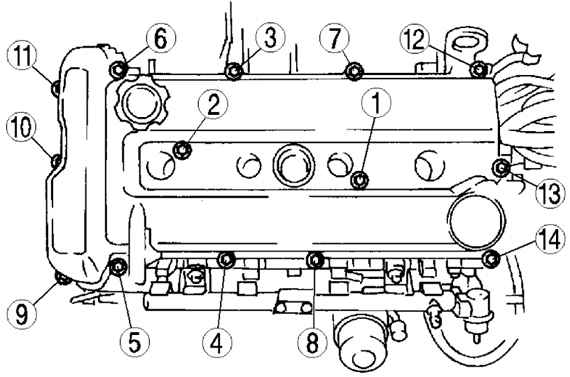

Рис. 2.115. Порядок затягивания болтов крепления крышки головки блока цилиндров

Затяните болты крепления в порядке, указанном на рисунке 2.115, моментом затяжки 8–11,5 Н·м.
