5.5. Снятие и установка распределителя зажигания Распределитель зажигания приводится в действие непосредственно от распредвала. Он находится на головке цилиндров со стороны маховика.
Снятие
|
|
- Отключить кабель массы от батареи.
 | При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.
|
|

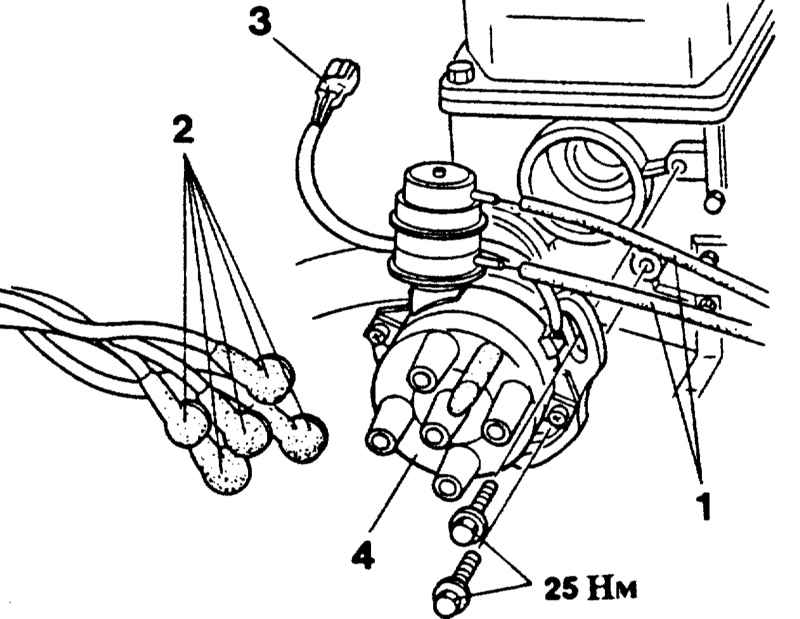

- Если имеется, отключить вакуумный трубопровод -1- от распределителя зажигания.
|
- Отвинтить 2 болта крепления и отложить в сторону крышку распределителя -4- в комплекте с кабелями зажигания -2-.
- Отключить штекер -3-.
- Вывинтить болты крепления распределителя зажигания.
- Вынуть распределитель из головки цилиндров.
|
|
Установка
|
|
- Проверить сальник на основании распределителя на наличие повреждений.
- Смазать сальник моторным маслом.
|
|
До 9/89 г. вып.
|
|
- Установить поршень 1-го цилиндра в положение зажигания
|

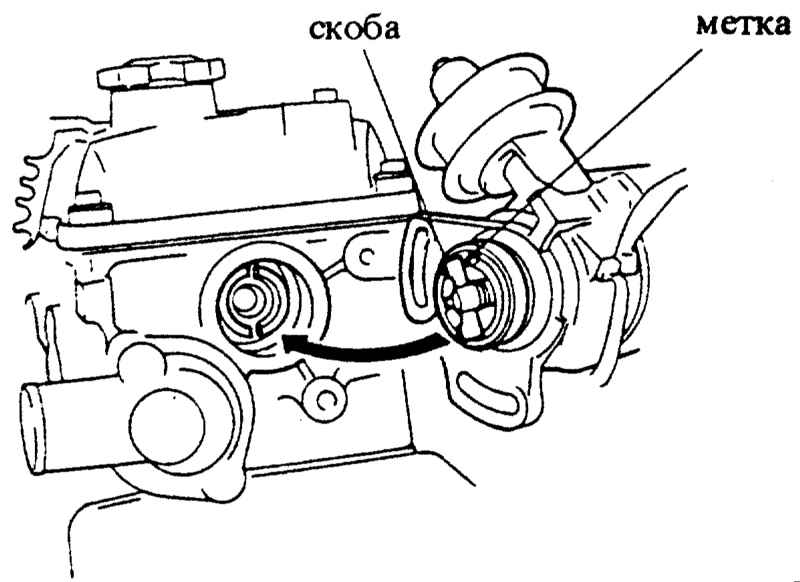

- Вставить распределитель, при этом помеченная сторона скобы на вале распределителя должна совпадать с меткой на корпусе распределителя.
|
- Установить болты крепления и привинтить распределитель.
|
|
С 10/89 г. вып.
|
|
- Вставить распределитель, при этом следить, чтобы захват на распределителе вошел в паз на распредвале. Для этого слегка нажать распределитель в отверстие и одновременно повернуть вал с ротором распределителя, пока он не защелкнется и ротор не перестанет вращаться.
| Захват распределителя может находится в пазе распредвала только в одном положении.
|
- Выровнять распределитель так, чтобы резьбовые отверстия стояли в середине продольных отверстий. Установить болты крепления и затянуть с усилием
25 Нм.
- Очистить крышку распределителя изнутри, проверить на наличие трещин и следов нагара, при необходимости заменить.
- Надеть крышку распределителя и привинтить 2-мя болтами.
- Надеть штекер.
- Если был снят, подключить вакуумный трубопровод к вакуумному устройству распределителя.
- Подключить кабель массы батареи.
- Если имеются, установить время на часах и задать защитный код радиоприемника.
- Проверить момент зажигания, при необходимости отрегулировать.
|
|
|
