14.17. Снятие и установка / регулировка дверцы задка
MAZDA 323 с 10/89 г. вып.

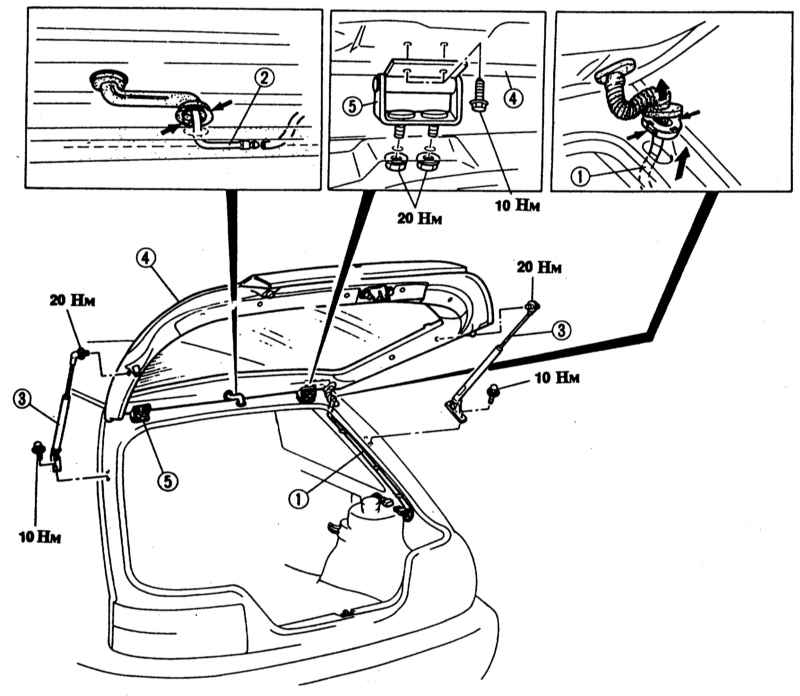

Снять детали в последовательности. Предварительно отключить кабель массы от батареи.
 | При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи. После установки батареи подключить кабель массы и, если имеются, установить время на часах и задать защитный код радиоприемника.
|
Снятие
|
|
- Отсоединить шланг сопла стеклоомывателя.
- Отключить штекер. Предварительно снять обивку задней стойки кузова и крепление ремня безопасности.
- Пометить установочное положение дверцы задка, для этого обвести болты на шарнире фломастером.
| Если требуется снять шарниры, предварительно следует снять внутреннюю поверхность потолка, чтобы добраться до болта.
|
- Подпереть дверцу задка.
- Отвинтить от кузова газонаполненный упор.
|
|
При замене газонаполненного упора из старого упора перед утилизацией следует удалить газ (выполняется в мастерской). Газ бесцветный, без запаха и неядовитый.
|
- Вывернуть болты на шарнире и снять дверцу задка. Для этого необходима помощь ассистента. Перед ослаблением болтов шарниров положить между дверцей и кузовом ткань для защиты лаковых поверхностей.
|
|
Установка
|
|
- Установить дверцу задка, ввернуть болты, выровнять дверцу и затянуть болты с усилием
10 Нм.
- Привинтить газонаполненный упор.
| При полностью растянутом упоре не поворачивать шток поршня и цилиндр друг относительно друга.
|
- Надеть шланг сопла стеклоомывателя.
- Подключить штекер мотора стеклоочистителя и обогревателя заднего стекла. Установить обивку задней стойки кузова и крепление ремня безопасности.
|
|
Регулировка дверцы задка
|
|

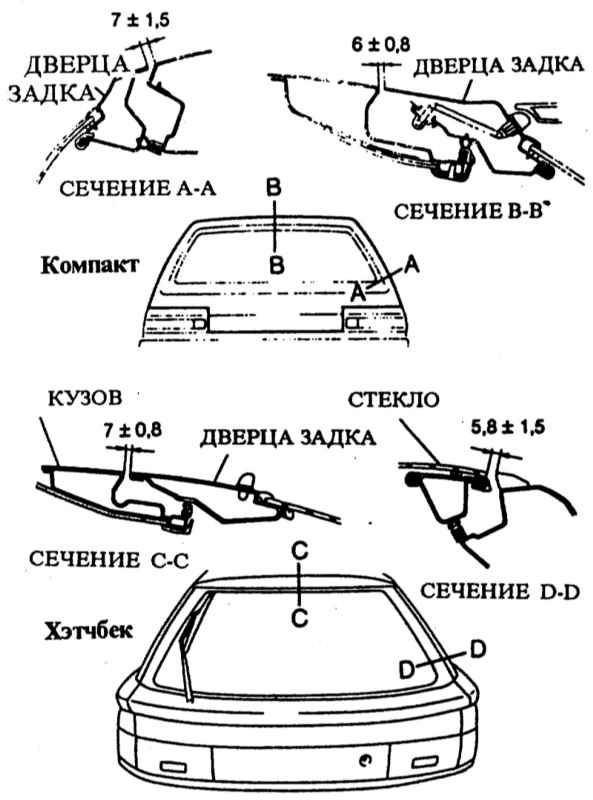

- Ослабить болты на шарнире и затянуть так, чтобы дверца еще двигалась. Изображена MAZDA 323
с 10/89 г. вып. Отрегулировать дверцу согласно размерам (в мм). На автомобилях с
9/85 по
9/89 г.
вып. выровнять дверцу так, чтобы она располагалась параллельно и на одинаковом расстоянии от других элементов.
- Затянуть болты или гайки шарниров с усилием
10 Нм.
- Закрыть дверцу задка и проверить, чтобы дверца закрывалась легко и не имела слишком больших зазоров. При необходимости отрегулировать запорную пластину.
- Ослабить оба болта крепления запорной пластины, чтобы она еще двигалась.
|
- Закрыть дверцу задка и выровнять пластину с замком на дверце задка. Затем затянуть болты с усилием
20 Нм.
|
|
|
|
