2.2.15.9. Проверка клапанной пружины

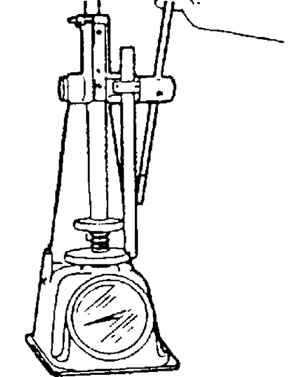

Рис. 2.150. Проверка высоты клапанной пружины

Приложите к пружине сжимающую силу и проверьте высоту пружины (рис. 2.150).

Если высота не соответствует норме, замените клапанную пружину.

Прижимающая сила: 494,9 Н.

Стандартная высота: 27,80 мм.

Рис. 1.151. Поворачивание вспомогательного ключа зажигания

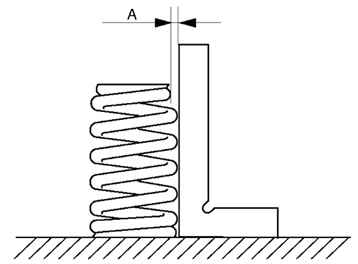

Рис. 2.151. Измерение неперпендикулярности клапанной пружины

Измерьте неперпендикулярность клапанной пружины, используя уголок, как показано на рисунке 2.151

Вращая клапанную пружину на 360°, измерьте наибольшее расстояние «A».

Если неперпендикулярность не соответствует норме, замените клапанную пружину.

Максимальная неперпендикулярность клапанной пружины: 1% (2,10 мм).
