2.2.15.15. Проверка блока цилиндров

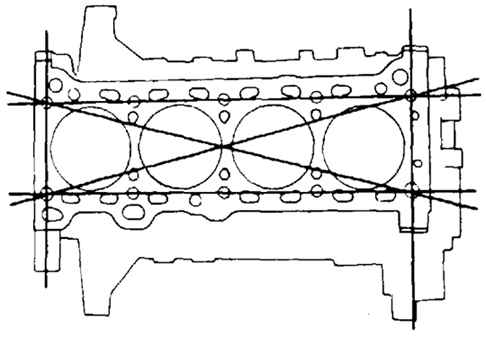

Рис. 2.159. Измерение степени коробления поверхности блока цилиндров

Измерьте степень коробления поверхности блока цилиндров в шести направлениях, как показано на рисунке 2.159.

Если деформация превышает максимум, замените блок цилиндров.

Максимальная деформация блока цилиндров: 0,10 мм

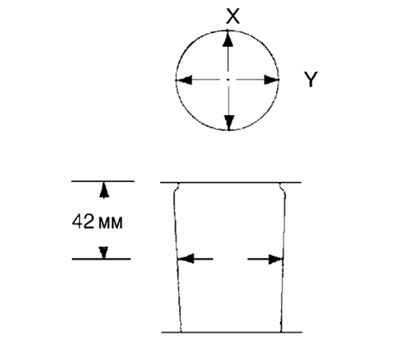

Рис. 2.160. Схема измерения диаметров цилиндров

Измерьте диаметры цилиндров в направлениях X и Y на расстоянии 42 мм от верхней поверхности (рис. 2.160).

Если диаметр цилиндра превышает предел износа, замените блок цилиндров.

Стандартный предел диаметра L8:

83,000–83,030 мм;

LF, L3, L3 (с механизмом изменения фаз газораспределения):

87,500–87,530 мм;

Минимальный/ максимальный диаметр цилиндра L8:

82,940–83,090 мм;

LF, L3, L3 (с механизмом изменения фаз газораспределения):

87,440–87,590 мм.
