2.2.15.6. Замена направляющей втулки клапана

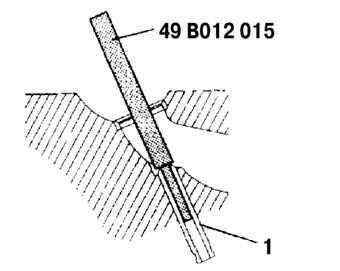

Рис. 2.144. Снятие направляющей втулки клапана: 1 – направляющая втулка клапана

Снимите направляющую втулку клапана со стороны камеры сгорания при помощи специального приспособления (рис. 2.144).

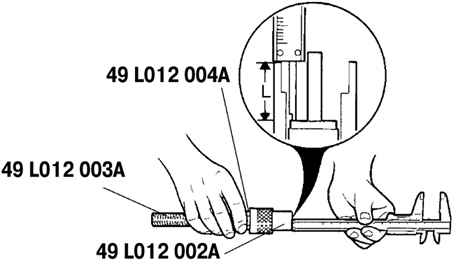

Рис. 2.145. Сборка специального приспособления

Соберите специальные приспособления так, чтобы глубина L соответствовала указанной (рис. 2.145).

- Глубина L:

- Впуск: 12,2–12,8 мм;

- Выпуск: 12,2–12,8 мм.
