2.2.15.3. Измерение диаметра стержня клапана

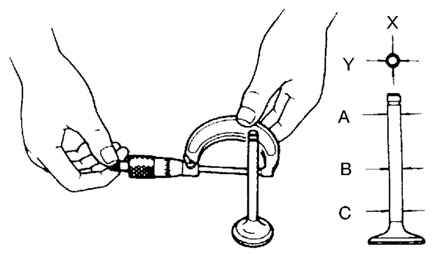

Рис. 2.140. Измерение диаметра стержня

Измерьте микрометром диаметр стержня каждого клапана в направлениях X и Y в трех точках (A, B, и C) как показано на рисунке 2.140.

Если диаметр не соответствует норме, замените клапан.

Стандартный диаметр:

- Впуск: 5,470–5,485 мм;

- Выпуск: 5,465–5,480 мм.

Максимальный диаметр:

- Впуск: 5,440 мм;

- Выпуск: 5,435 мм.
