2.2.15.4. Измерение внутреннего диаметра направляющей втулки клапана

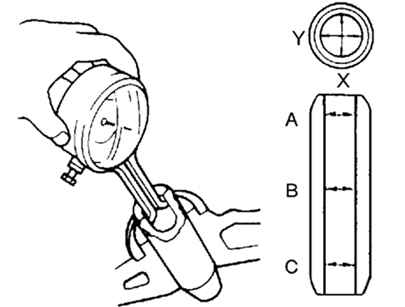

Рис. 2.141. Измерение внутреннего диаметра направляющей втулки клапана

Измерьте внутренний диаметр каждой направляющей втулки клапана в направлениях X и Y в трех точках (A, B, и C), как показано на рисунке 2.141.

Если диаметр не соответствует норме, замените направляющую втулку клапана.

Стандартный внутренний диаметр:

- Впуск: 5,509–5,539 мм;

- Выпуск: 5,509–5,539 мм.

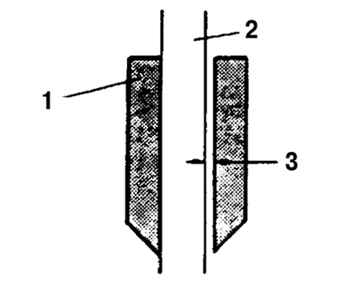

Рис. 2.142. Измеряемые детали: 1 – напрвляющая втулка клапана; 2 – стержень; 3 – зазор

Вычислите зазор между стержнем и направляющей клапана, вычтя значение наружного диаметра штока клапана из значения внутреннего диаметра соответствующей направляющей втулки клапана (рис. 2.142).

Если результат не соответствует норме, замените клапан и/или направляющую втулку клапана.

- Нормальный зазор:

- Впуск: 0,024–0,069 мм;

- Выпуск: 0,029–0,074 мм.

- Максимальный зазор: 0,10 мм.
