2.2.12. Проверка управляющего масляного клапана (OCV)(L3)

Отсоедините отрицательный провод аккумуляторной батареи.

Отсоедините разъем управляющего масляного клапана.

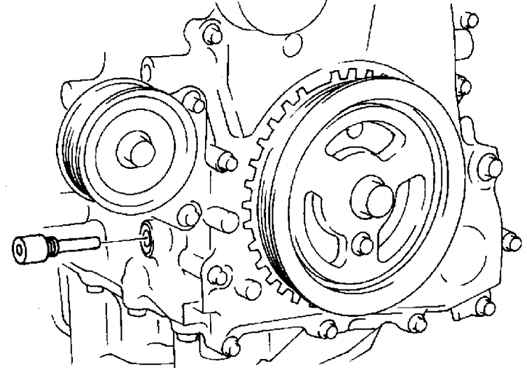

Рис. 2.103. Установка специального приспособления

Измерьте сопротивление между выводами A и B омметром (рис. 2.103).

Если результат измерения отличается от указанного, замените управляющий масляный клапан.

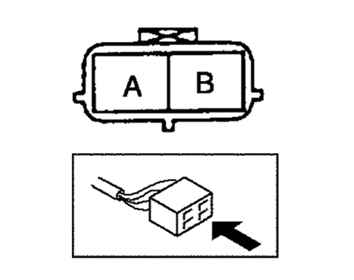

Рис. 2.117. Выводы разъема управляющего масляного клапана (OCV)

Стандартная характеристика показаний омметра – 6,9–7,9 Ом.
