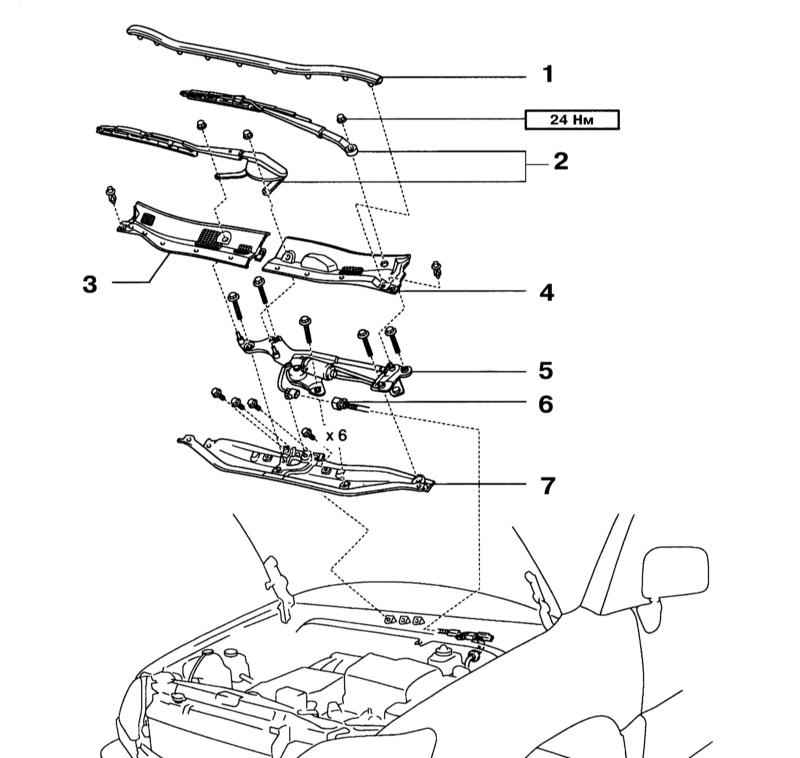

12.1.7. Снятие и установка очистителей и обтекателя ветрового стекла

1. Отдайте 3 гайки и снимите сборки рычагов и лезвий стеклоочистителей.
2. Наклейте защитную ленту на нижнюю часть ветрового стекла.
3. Снимите уплотнение между капотом и обтекателем.
4. Снимите зажимы и обе решётки обтекателя.
5. Разъедините разъём э/мотора стеклоочистителей.

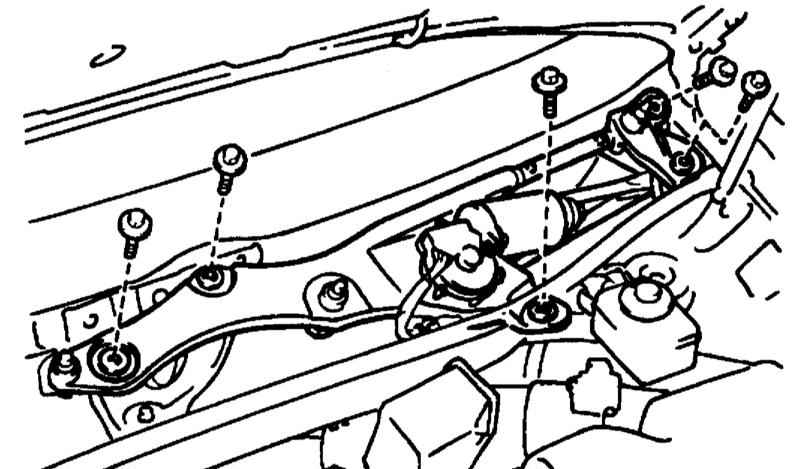

Выверните 5 болтов и снимите э/мотор с тягами рычагов стеклоочистителей.

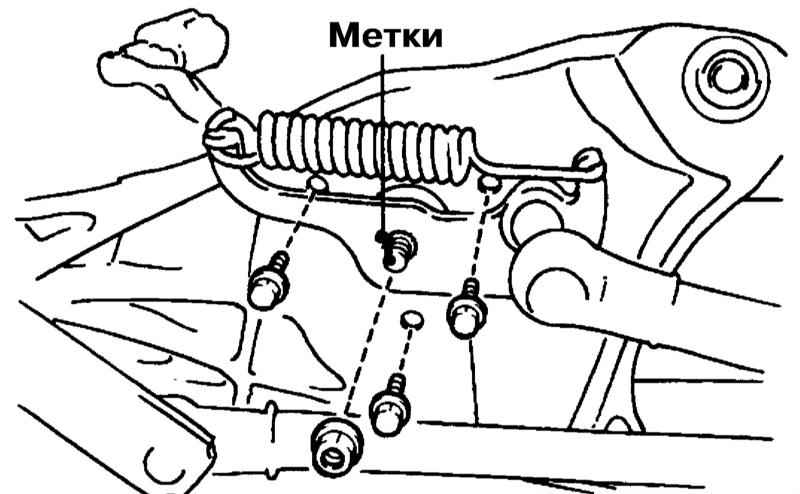

Отдайте гайку, нанесите установочные метки, выверните 3 болта и снимите э/мотор со сборки тяг.

8. Выверните 9 болтов и снимите панель обтекателя.
9. Отсоедините шланги от форсунок омывателей и снимите форсунки.
10. Установка производится в обратном порядке. Затягивайте крепёж с требуемыми усилиями.
11. В заключение установки затяните гайки крепления рычагов стеклоочистителей от руки и включите стеклоочистители на один цикл. Отрегулируйте положения рычагов (см. Раздел Проверка состояния, регулировка и замена щёток стеклоочистителей) и затяните гайки с требуемыми усилиями.
12. После установки проверьте, чтобы верхние точки попадания струй омывающей жидкости на стекло находились в областях, обозначенных на иллюстрации, а нижние точки – в области действия стеклоочистителей.

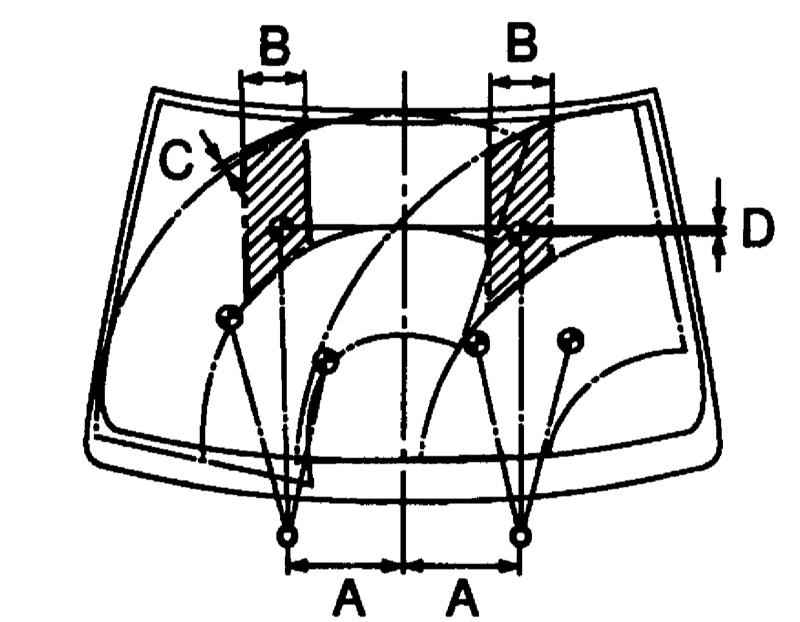

Проверка форсунок омывателей

A — 280 мм B — 150 мм C — 10 мм D — 60 мм
