12.1.6. Снятие, разборка, сборка и установка двери задка и её компонентов

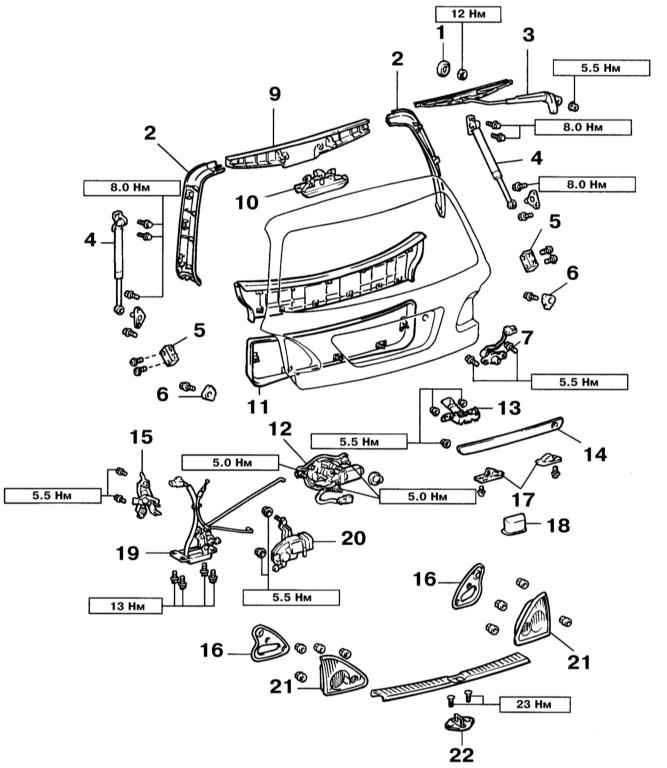

Компоненты двери задка
|
|
|
|
|
|
- Вставьте отвёртку между дверью задка верхней панелью отделки стекла и отожмите панель от фиксаторов по её периметру.
- Разъедините разъём и снимите с верхней панели отделки стекла стоп-сигнал верхнего уровня.
- Вставляя отвёртку между дверью задка и элементами отделки двери, отожмите последовательно от фиксаторов верхнюю панель, обе боковые и нижнюю панель.
- Выверните гайку и снимите рычаг стеклоочистителя.
- Выверните гайку и снимите шайбу э/мотора стеклоочистителя с наружной стороны двери.
- Разъедините разъём, выверните три болта и снимите э/мотор стеклоочистителя.
- Разъедините разъёмы, выверните по 4 болта и снимите задние комбинированные фонари с уплотнениями.
- Отсоедините от цилиндра замка разъём, выверните два болта и снимите цилиндр.
- Выверните два болта, снимите механизм управления замком и отсоедините от него трос.
- Отсоедините от замка тягу, отдайте две гайки и снимите активатор замка. Разъедините разъём.
- Разъедините разъём, выверните 4 болта и снимите замок.
- Выверните два винта и снимите рассеиватели освещения номерного знака.
- Выверните две гайки и снимите наружную ручку.
- Выверните гайку и отожмите отвёрткой наружную накладку двери задка от фиксаторов.
- Снимите ручку для подъёма двери.
- Отдайте крепёж петель к двери и снимите дверь.
- При установке двери, особенно новой, следует отрегулировать её положение.
- Для регулировки двери в направлениях влево/вправо и вверх/вниз отдайте болты крепления петель к двери, выставьте дверь в требуемое положение и затяните болты с усилием
8 Нм.
- Для регулировки двери в направлениях вверх/вниз и внутрь/наружу отдайте болты крепления петель к кузову, выставьте дверь в требуемое положение и затяните болты с усилием
12 Нм. Для выворачивания болтов сначала:
- Снимите линзу светильника багажного отделения;
- Выверните четыре болта, разъедините разъём и снимите светильник;
- Отожмите отвёрткой заднюю секцию отделки крыши от фиксаторов и снимите её.
- При необходимости отрегулируйте положение ударника замка, перемещая его (постукивая молотком) при отпущенном крепеже наружу/внутрь и вверх/вниз. Предварительно снимите нижнюю панель отделки проёма двери задка. По окончании регулировки затяните болты крепления ударника с усилием
23 Нм и установите панель.
- В заключение отрегулируйте положение бокового стопора.
- Установка производится в обратном порядке. Затягивайте крепёж с требуемыми усилиями, используйте новые фиксаторы.
- В заключение установки отрегулируйте положения рычага стеклоочистителя (см. Раздел Проверка состояния, регулировка и замена щёток стеклоочистителей).
|

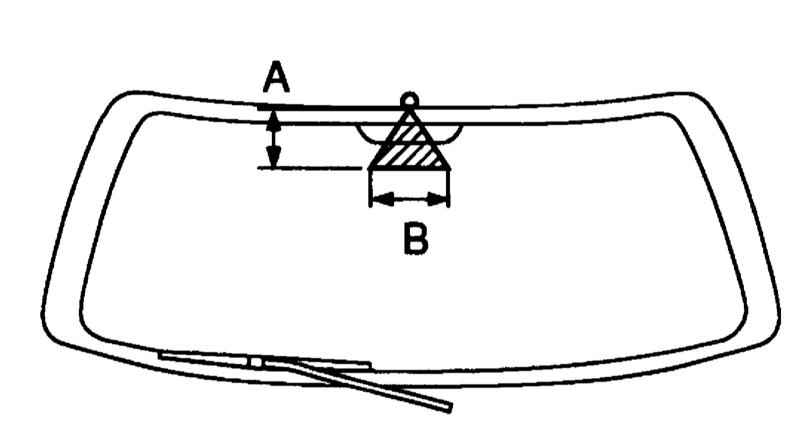

- После установки проверьте, чтобы верхняя точка попадания струи омывающей жидкости на стекло находилась в заштрихованной области, а нижняя точка – в области действия стеклоочистителя.
|
|
|
|
