12.1.5. Снятие, установка, разборка и сборка задней двери и её компонентов
|
Ниже рассматривается левая дверь; снятие и установка правой двери производится аналогично.
|

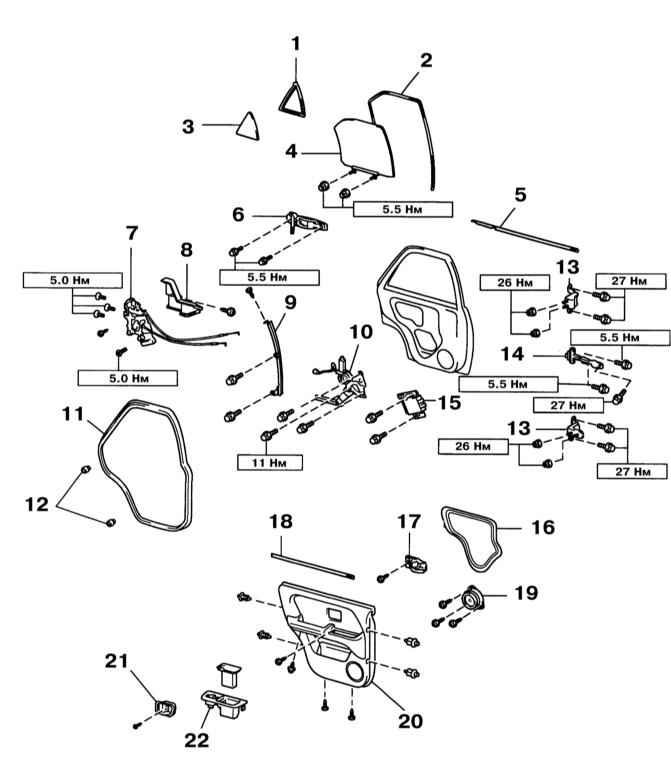

Компоненты задней двери
|
|
|
|
|
|
- Снимите заглушку, выверните винт и снимите кант внутреннего рычага отпирания замка задней двери при помощи отвёртки.
- Отожмите фиксаторы и снимите панель управления стеклоподъёмником.
|

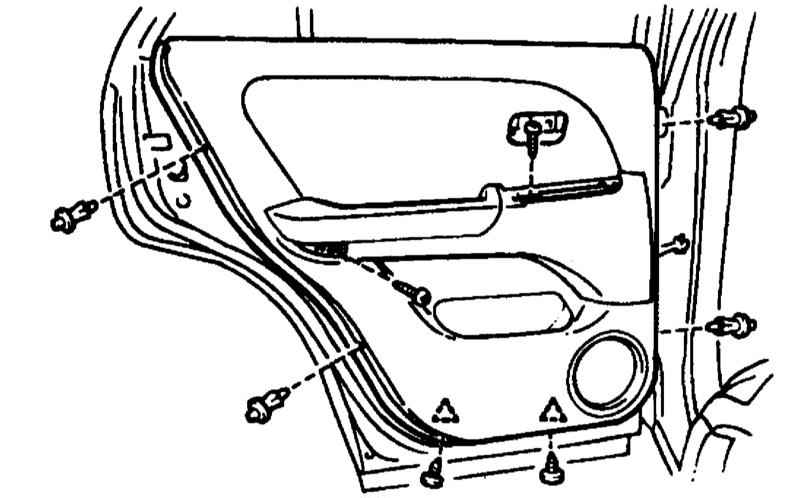

- Снимите заглушки винтов, выверните винты и снимите фиксаторы.
|
- Вставьте отвёртку между дверью и её отделкой и отожмите панель отделки.
- Снимите панель отделки двери вместе с уплотнением. Замените её фиксаторы и снимите уплотнение.
- Разъедините два разъёма, высвободите электропроводку блока управления из держателя, выверните два винта и снимите блок управления задней дверью.
- Разъедините разъём, выверните 3 болта и снимите динамик.
- Выверните винт крепления рычага отпирания замка, отсоедините от рычага два троса и снимите рычаг.
- Снимите две втулки и крышку сервисного отверстия.
- Снимите уплотнение.
- Опустите стекло так, чтобы в сервисном отверстии были видны болты его крепления. Отдайте гайки, извлеките стекло из держателей и опустите его внутрь двери.
|
|
Предварительно уложите внутрь двери ветошь, чтобы не поцарапать стекло. Расположите стекло как можно ближе к переду двери.
|
- Выверните два болта и винт крепления разделительной планки и сдвиньте её вперёд.
- Поверните планку на четверть оборота и выньте её из оконного проёма двери вверх.
- Снимите фиксированное стекло, потянув за его верхний угол вперёд и вниз. Отделите от стекла уплотнение.
- Аккуратно выньте вверх из двери стекло.
- Разъедините разъём, выверните 4 болта и снимите стеклоподъёмник через сервисное отверстие.
|
Обязательно разъединяйте разъём, чтобы исключить возможность срабатывания стеклоподъёмника и получения травмы.
|
- Снимите крышку рычага блокировки замка, выверните 4 болта, разъедините 2 разъёма и снимите замок.
- Выверните 2 винта и снимите кожух замка.
- Выверните два болта и снимите наружную ручку двери.
|

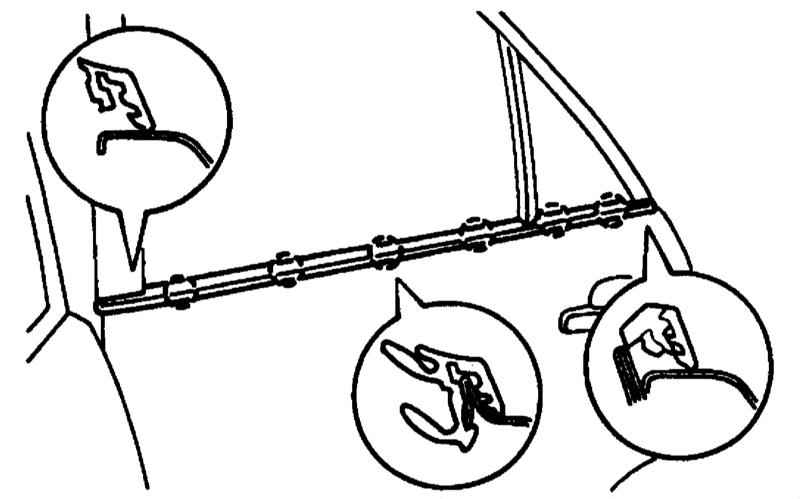

- Снимите молдинг.
|
- Снимите опорные подушки.
|

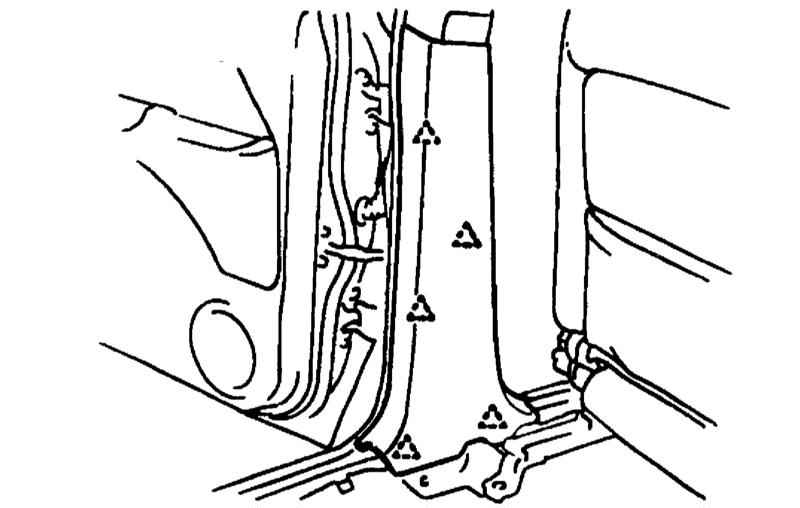

- Отдайте крепёж петель и ограничителя двери и снимите её, предварительно сняв панель облицовки центральной стойки кузова. Для этого снимите накладки порогов передней и задней дверей, после чего высвободите из фиксаторов и снимите панель облицовки центральной стойки кузова.
|
- При установке двери, особенно новой, следует отрегулировать её положение, действуя аналогично случаю регулировки положения передней двери. Усилия затягивания болтов указаны в
Спецификациях Главы Кузов.
- Установка производится в обратном порядке. Затягивайте крепёж с требуемыми усилиями, используйте новые фиксаторы.
|
|
|
