8.3. Снятие и установка РКПП

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный провод от батареи.
  2. Вывесьте автомобиль над землей.
  3. Слейте трансмиссионное масло (см. Главу Текущий уход и обслуживание).

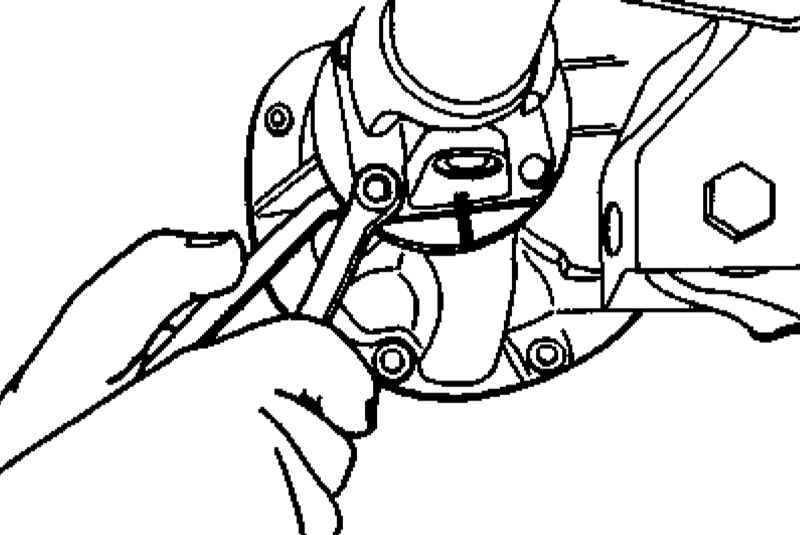

  1. Отсоедините задний и передний (при соответствующей комплектации) карданные валы, - не забудьте предварительно пометить положение вала относительно своего соединительного фланца.

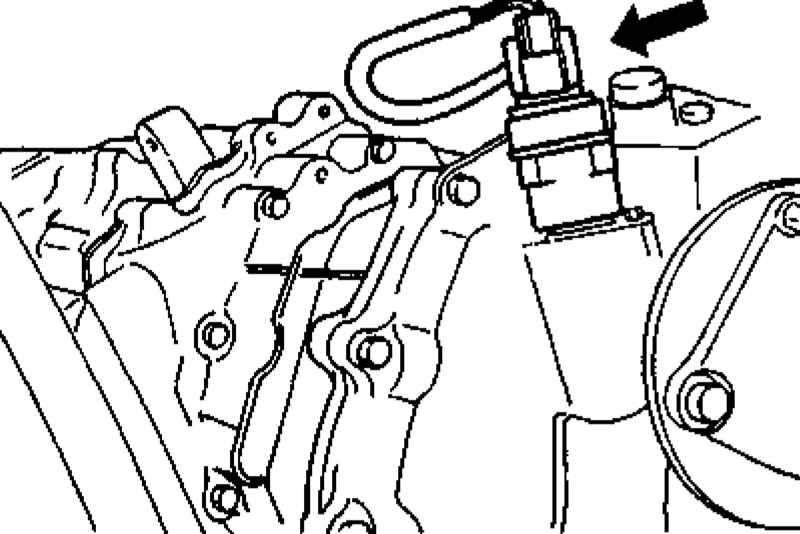

  1. Отсоедините электропроводку от датчика-выключателя огней заднего хода.

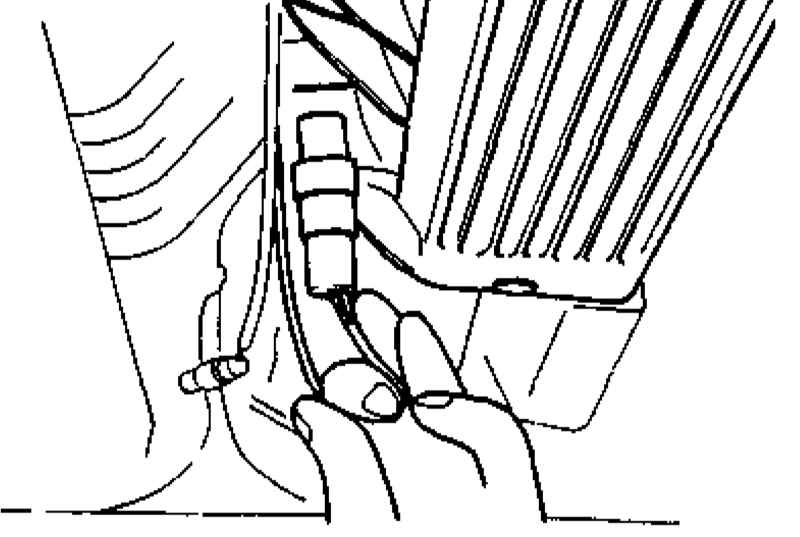

  1. При соответствующей комплектации отсоедините разъем датчика-выключателя активации полноприводного режима на раздаточной коробке.

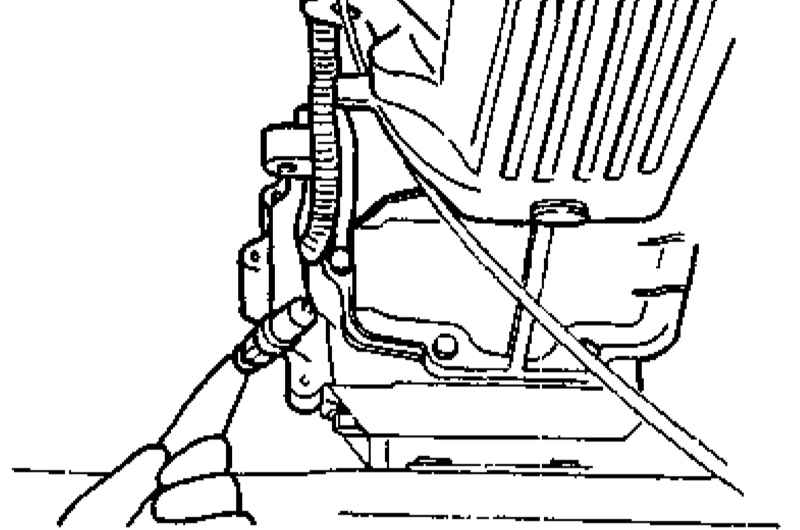

  1. Отсоедините электропроводку от датчика скорости (VSS).

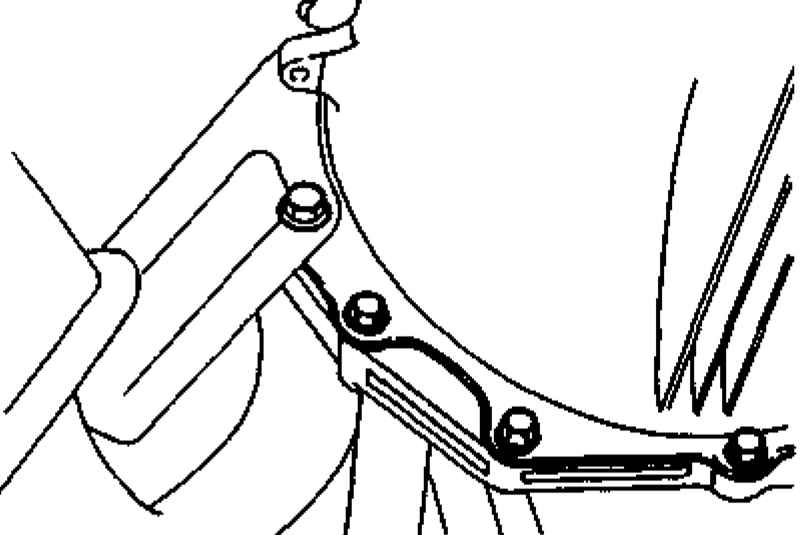

  1. Выверните болты крепления трансмиссионной сборки к двигателю и снимите растяжную косынку.

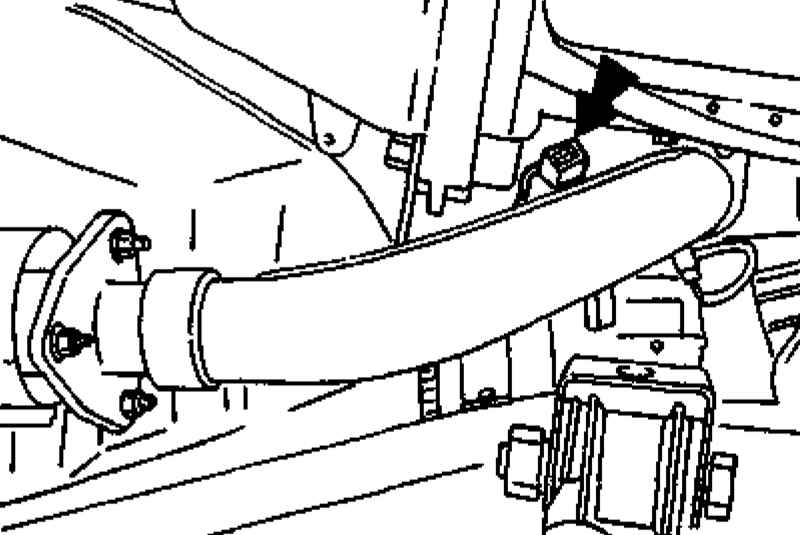

  1. Отсоедините электропроводку от датчика положения коленчатого вала (CKP).
  1. Снимите стартер (см. Главу Системы электрооборудования двигателя), опорный кронштейн системы выпуска отработавших газов (см. Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов) и растяжную косынку.

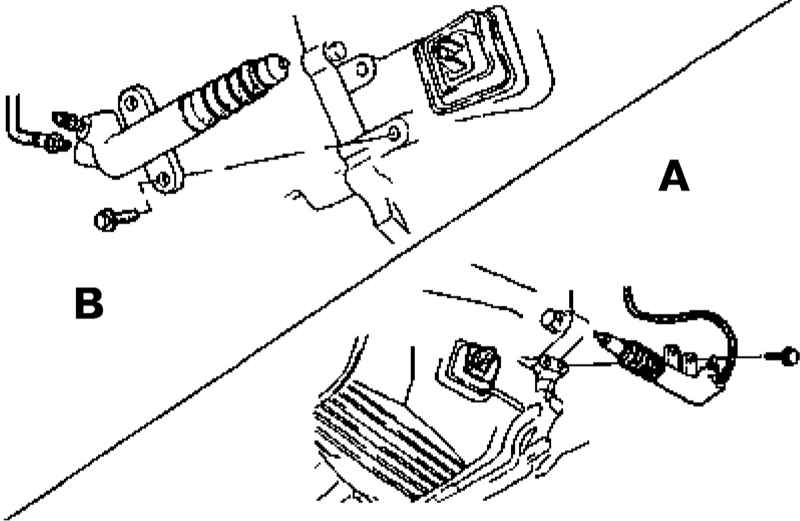

  2. Выверните крепежный болт и снимите опорный кронштейн фиксации шланга гидропривода сцепления, затем отдайте болты и демонтируйте исполнительный цилиндр.
А — Бензиновые модели
В — Дизельные модели
  1. Снимите рычаг переключения РКПП (см. Раздел Снятие и установка рычага переключения РКПП).
  2. При соответствующей комплектации снимите рычаг переключения раздаточной коробки (см. Главу Трансмиссионная линия).

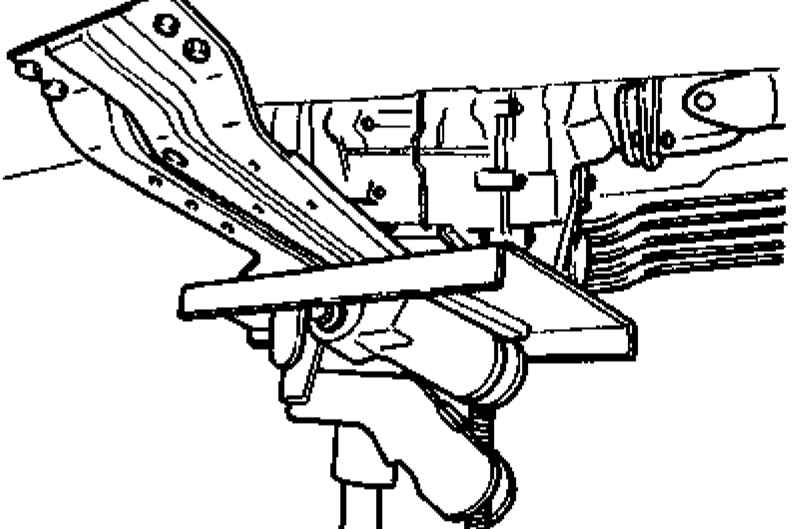

  1. Подоприте опорную балку трансмиссионной сборки тележечным домкратом.

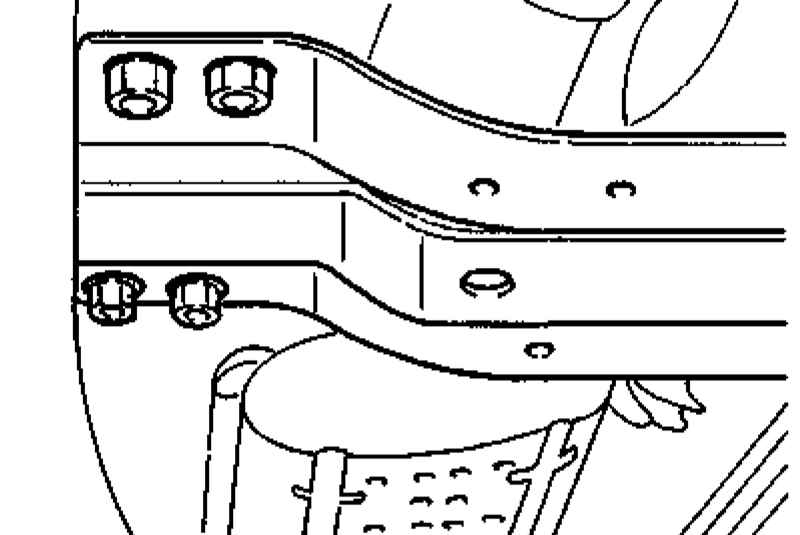

  1. Выверните болты крепления балки и опустите последнюю на домкрате вместе с трансмиссионной сборкой.
  1. Выверните болт крепления резиновой подушки опоры подвески трансмиссионной сборки.
  2. При соответствующей комплектации выверните крепежные болты и отделите от РКПП раздаточную коробку.
  3. Установка производится в обратном порядке, - проследите за соблюдением требований Спецификаций Главы Пятиступенчатая ручная коробка переключения передач к усилиям затягивания резьбового крепежа.

Перед подсоединением раздаточной коробки смажьте ее сопрягаемую поверхность герметиком. При подсоединении карданных валов проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток.
