8.1. Общая информация

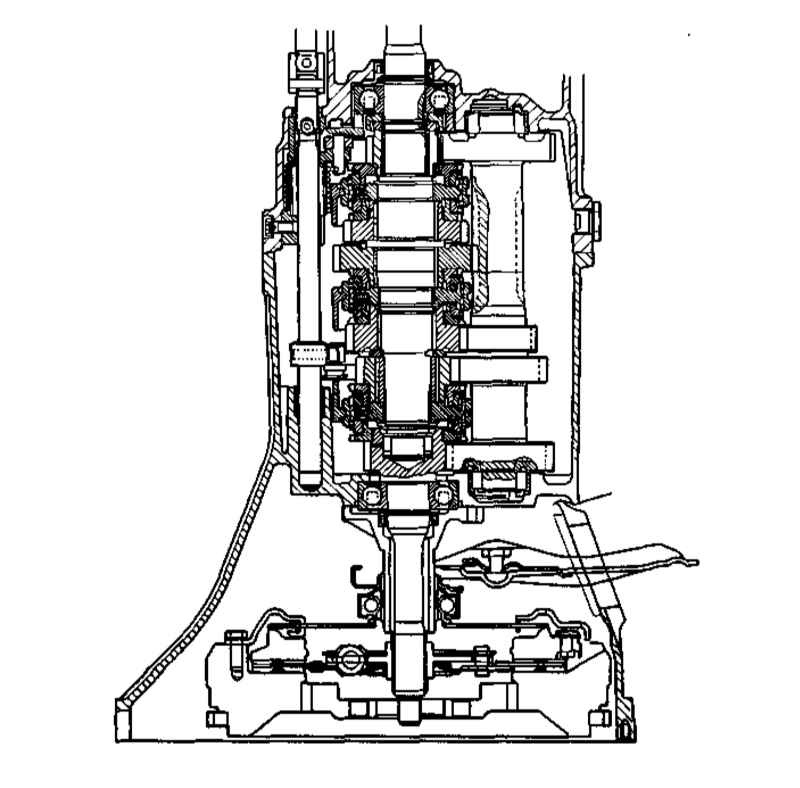

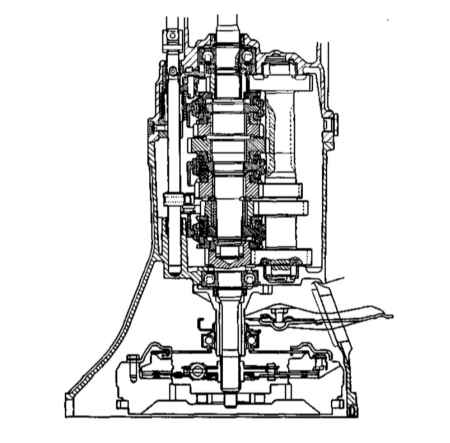

Конструкция РКПП (1 из 2)

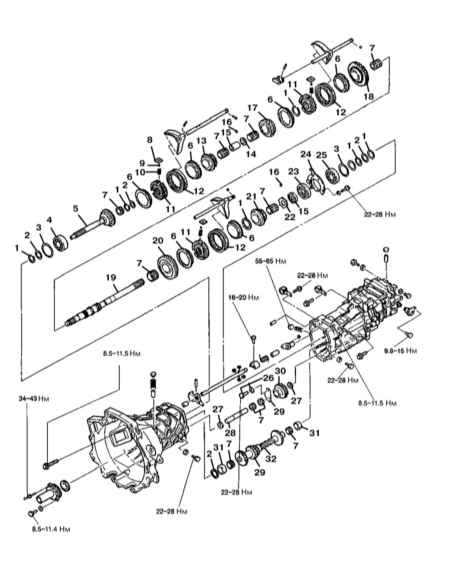

Конструкция РКПП (2 из 2)

1 — Стопорное кольцо 2 — Упорная шайба 3 — Регулировочное кольцо 4 — Передний подшипник 5 — Сборка первичного (входного) вала 6 — Блокирующее кольцо синхронизатора 7 — Игольчатый подшипник 8 — Сухарь 9 — Шариковый фиксатор 10 — Пружина синхронизатора 11 — Ступица скользящей муфты 12 — Скользящая муфта синхронизатора 13 — Шестерня 3-й передачи 14 — Дистанционная шайба 15 — Внутренняя обойма 16 — Ролик

17 — Шестерня 2-й передачи 18 — Шестерня 1-й передачи 19 — Вторичный (главный) вал 20 — Шестерня задней передачи 21 — Шестерня 5-й передачи 22 — Регулировочная гайка 23 — Фиксирующее кольцо 24 — Упорная пластина 25 — Задний подшипник 26 — Болт с шайбой 27 — Держатель 28 — Промежуточный вал задней передачи 29 — Стопорная пластина 30 — Промежуточная шестерня задней передачи 31 — Наружная обойма 32 — Сборка контрприводного вала

На всех рассматриваемых в настоящем Руководстве моделях, как заднеприводных (4х2), так и полноприводных (4х4), при соответствующей комплектации устанавливается полностью синхронизированная (включая заднюю передачу) 5-ступенчатая ручная коробка переключения передач (РКПП) конструкции Getrag, обеспечивающая возможность включения пяти передних и одной задней передач.

В коробке использовано четыре шестеренчатых вала: первичный (входной), вторичный (главный), контрприводной и промежуточный задней передачи. Передний конец вторичного вала введен в игольчатый подшипник, заправленный в заднюю цапфу первичного вала. При выборе 4-й передачи ступица скользящей муфты синхронизатора обеспечивает непосредственное механическое зацепление первичного и вторичного валов с передаточным отношением 1:1. Таким образом, в постоянное редукторное зацепление с контрприводным валом входят лишь пять геликоидальных шестерен первичного вала: первой, второй, третей, пятой и задней передач.

Пять шестерен контрприводного вала являются неотъемлемой частью последнего и вращаются вместе с ним, воспринимая крутящий момент от первичного вала. Введенные в постоянное зацепление с контрприводным валом шестерни вторичного вала посажены на игольчатые подшипники, что обеспечивает независимость их вращения до момента выбора соответствующей передачи. Промежуточная шестерня задней передачи также посажена на подшипник и имеет фиксированное положение на своем валу.

Установленный на сборке центральной консоли в салоне автомобиля рычаг переключения передач подсоединен к управляющему штоку. Шток продет в верхнюю часть торцевой поверхности задней секции картера РКПП и может быть введен в зацепление с одним из трех помещающихся внутри картера оснащенных вилками штоков переключения. Вилки переключения каждого из внутренних штоков, в свою очередь, введены в зацепление со скользящими муфтами соответствующих синхронизаторов. Выбор передачи осуществляется посредством смещения требуемой муфты своей вилкой в направлении шестерни соответствующей передачи вторичного вала, при этом внутренняя зубчатая поверхность муфты выполняет роль соединительного звена, сочленяющего шестерню с посаженной на шлицы вала зубчатой ступицей синхронизатора.

Все компоненты коробки передач помещены в двухсекционный алюминиевый картер вертикального сочленения, в переднюю секцию которого введены рычаг выключения сцепления и датчик положения коленчатого вала (CKP), в задней секции на всех моделях помещается датчик-выключатель огней заднего хода. К торцевой части задней секции картера РКПП заднеприводных моделей приболчен корпус удлинения, на моделях 4 ´ 4 - картер раздаточной коробки, на которых крепится датчик скорости движения автомобиля (VSS).

Ввиду сложности конструкции РКПП, отсутствия в свободной продаже необходимых сменных внутренних компонентов и необходимости использования специального оборудования, составители настоящего Руководства не рекомендуют владельцам автомобилей самостоятельно выполнять капитальный ремонт коробки передач. Ремонт РКПП в условиях мастерской автосервиса является достаточно дорогостоящей операцией, в виду чего, имеет смысл рассмотреть альтернативные варианты замены вышедшего из строя блока новым или восстановленным. Любую полезную информацию по ремонту и замене трансмиссии можно получить на фирменных СТО компании KIA.

Вне зависимости от выбранного способа устранения проблем (ремонт или замена), самостоятельный демонтаж коробки с автомобиля позволит существенно сократить материальные затраты.
