7.2.1. Общая информация

Общая информация

Для достижения необходимой температуры воспламенения сжимаемой в цилиндрах холодного двигателя воздушно-топливной смеси используется система облегчения холодного запуска.

В камеру сгорания каждого из цилиндров вворачивается специальная свеча, состоящая из корпуса с впрессованным в него нагревательным стержнем, сформированным двумя спиралями: нагревательной и регулировочной. После подачи напряжения нагревательная спираль в стержне нагревается в течение нескольких секунд до температуры 850°С, при этом сила тока, пропускаемого через свечу достигает 30 А. С увеличением степени прогрева увеличивается и сопротивление спирали, что способствует снижению силы тока до значения 15 - 25 А. По отключении контрольной лампы системы накаливания на панели приборов можно осуществлять запуск двигатель.

Время, затрачиваемое на предварительный разогрев цилиндров, составляет не более 12 секунд и регулируется специальным реле и модулем управления двигателем (ECM), получающим информацию о текущей температуре охлаждающей жидкости двигателя через датчик ECT. На основании анализа полученных данных ECM осуществляет управление длительностью функционирования системы накаливания и рабочим током нагрева.

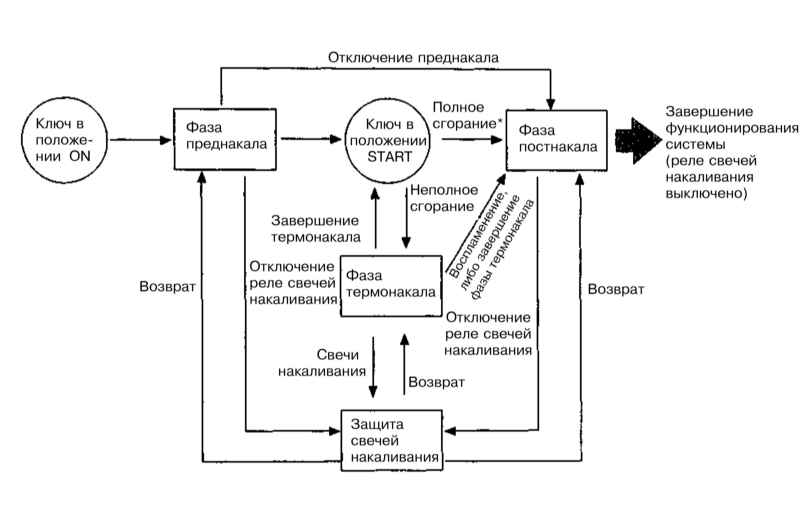

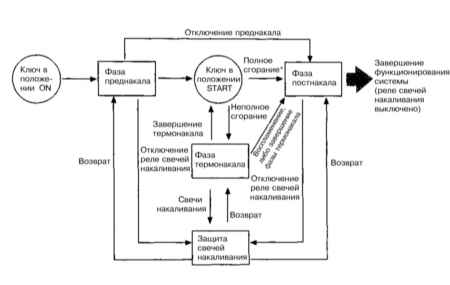

Принцип функционирования системы преднакала

Полнота сгорания рабочей смеси определяется оборотами двигателя: Свыше 500 в минуту — Полное сгорание Менее 100 в минуту/более чем 1-секундный останов — Неполное сгорание

Продолжительность фазы преднакала определяется по температуре охлаждающей жидкости (датчик ECT ® ECM), - соответствующая зависимость представлена в таблице.

Принудительное отключение фазы предварительного накаливания происходит при запуске двигателя после поворачивания ключа в положение START.

В фазе термонакала используется остаточное тепло нагревательных элементов свечей после возврата ключа из положения START в положение OFF при неудачной попытке запуска двигателя до завершения фазы преднакала, когда свечное реле активировано.

В фазу постнакала система переходит после успешного осуществления запуска. Зависимость функционирования свечей накаливания в данной фазе от температуры охлаждающей жидкости представлена в таблице.

Отключение постнакала происходит при прекращении пропусков воспламенения рабочей смеси, а также по достижении температурой охлаждающей жидкости значения в 70°С. Кроме того, управление функционированием фазы постнакала производится по оборотам двигателя и степени выжимания педали газа.

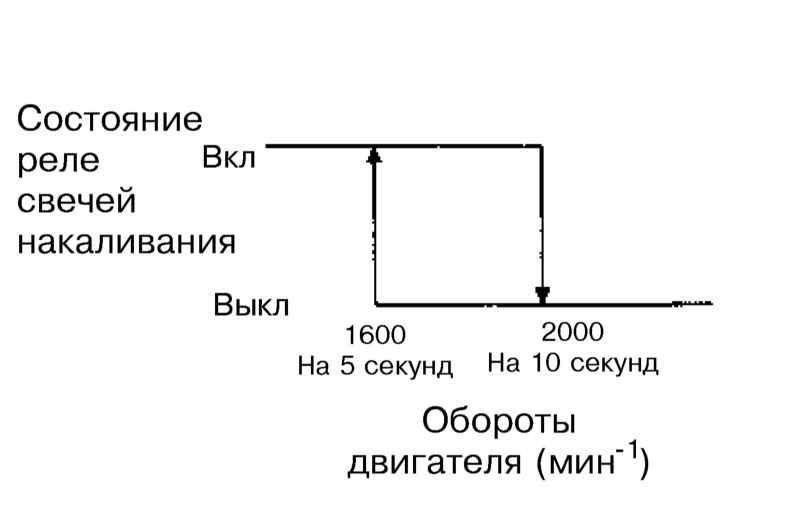

Параметры активации фазы постнакала в зависимости от оборотов двигателя.

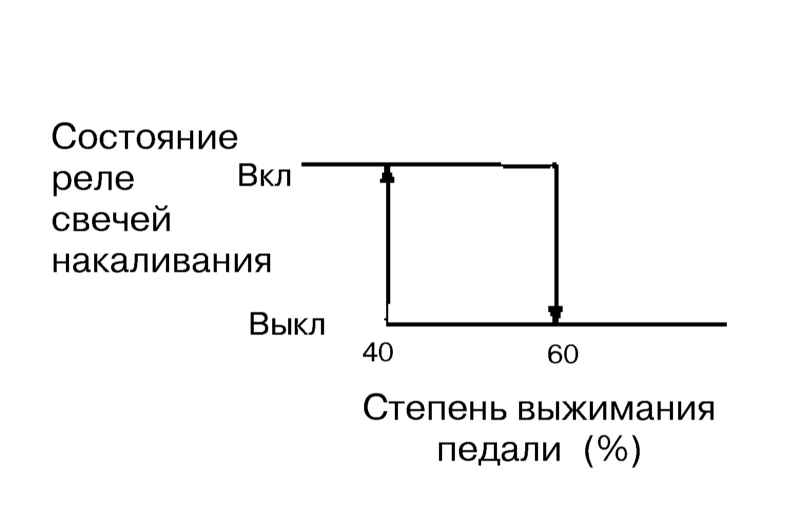

Параметры активации фазы постнакала в зависимости от степени выжимания педали газа.

Падение температуры охлаждающей жидкости ниже значения 60°С приводит к повторной активации постнакала.

Защитное отключение реле свечей накаливания происходит при превышении напряжением батареи значения в 16 В, когда двигатель не проворачивается.

При опускании напряжения ниже 14 В более чем на две секунды реле вновь активируется. Кроме того, отключение свечей производится при отказе собственно реле, а также датчиков ECT, CMP и положения педали газа.
