7.2. Катушка зажигания Проверка напряжения
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от отрицательной
клеммы аккумуляторной батареи. |
| 2. Отсоедините разъем от катушки
зажигания. |
| 3. Поверните ключ в замке зажигания
в положение "ON". |
|

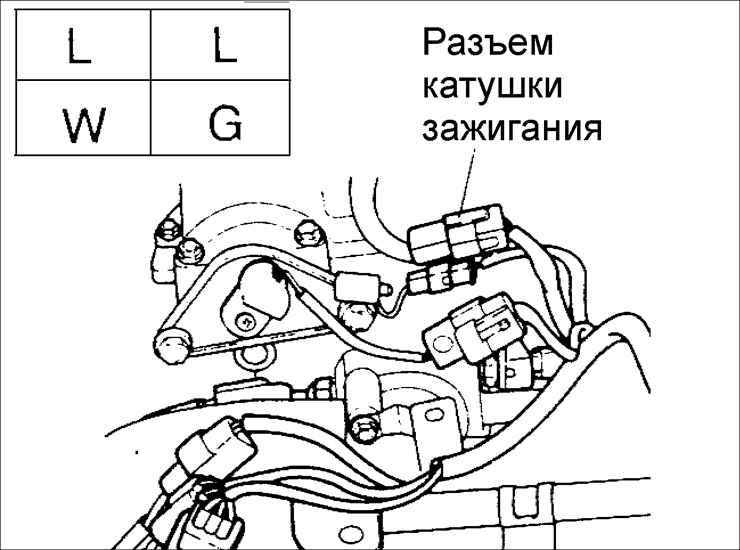

4. Измерьте напряжение между
синим и зеленым проводами в разъеме катушки зажигания.
Напряжение: 12 В
|
| 5. При отсутствии напряжения, проверьте
исправность предохранителя, замка зажигания и жгут проводов. |
|
Проверка сопротивления
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

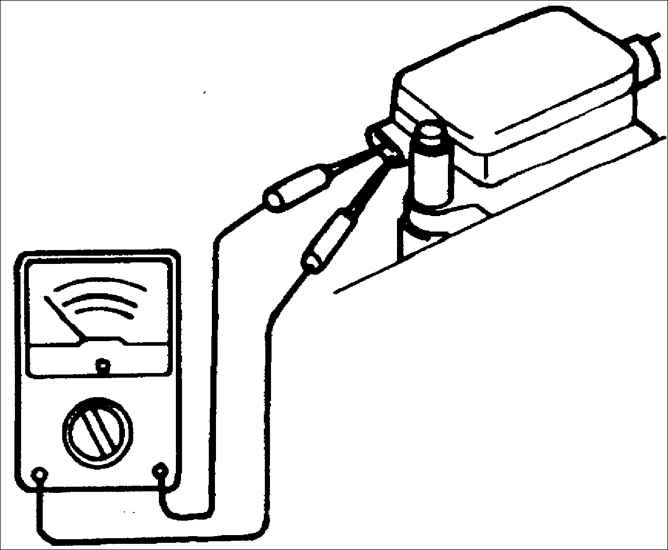

1. Омметром проверьте
сопротивление первичной обмотки катушки зажигания. Соедините один
щуп омметра к положительному (+) зажиму и другой щуп к каждому отрицательному
(–) зажиму. Если сопротивление отличается от требуемого, замените
катушку зажигания. Помните, что блок содержит две катушки, сопротивление
которых необходимо проверить.
Сопротивление первичной обмотки: 0.45–0.55 Ом при 20°C
|
 |

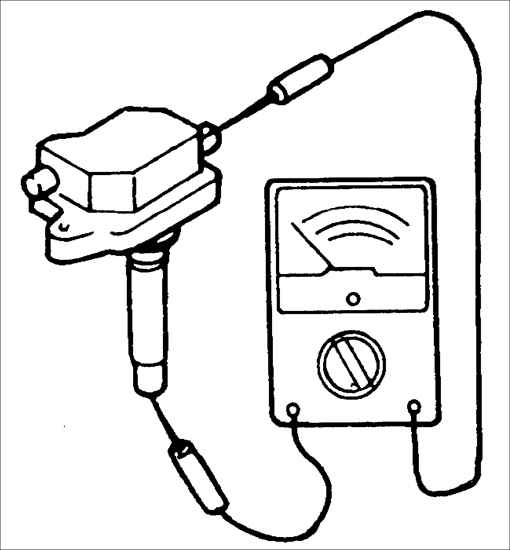

2. Омметром проверьте сопротивление
вторичной обмотки катушки зажигания. Если сопротивление отличается
от требуемого, замените катушку зажигания.
Сопротивление вторичной обмотки: 13–15 кОм при 20°C
|
|
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от отрицательной клеммы
аккумуляторной батареи. |
| 2. Отсоедините высоковольтные провода. |
| 3. Отсоедините разъемы от катушки зажигания. |
| 4. Выверните четыре болта крепления катушки
зажигания. |
| 5. Снимите катушки зажигания.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите две катушки зажигания
над свечами зажигания 2 и 4 цилиндров и нажмите на них для соединения.
|
| 2. Вверните четыре болта крепления катушки зажигания.
Момент затяжки: 19–25 Н•м
|
| 3. Подсоедините разъемы к катушке зажигания. |
| 4. Подсоедините высоковольтные провода. |
| 5. Подсоедините провод к отрицательной клемме
аккумуляторной батареи.
|
|
|
|
