10.5. Амортизатор задней подвески
Снятие
|
|
|
1. Снимите колесо.
|

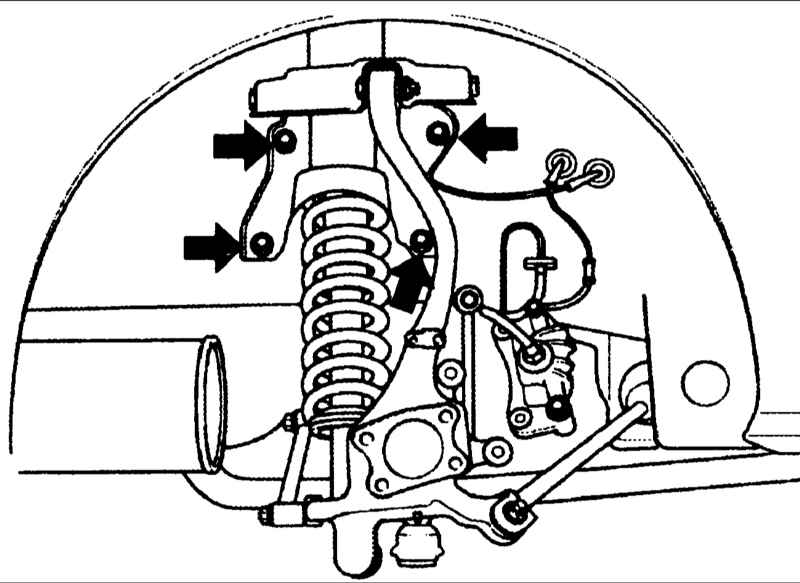

2. Выверните болты крепления кронштейна амортизатора.
|

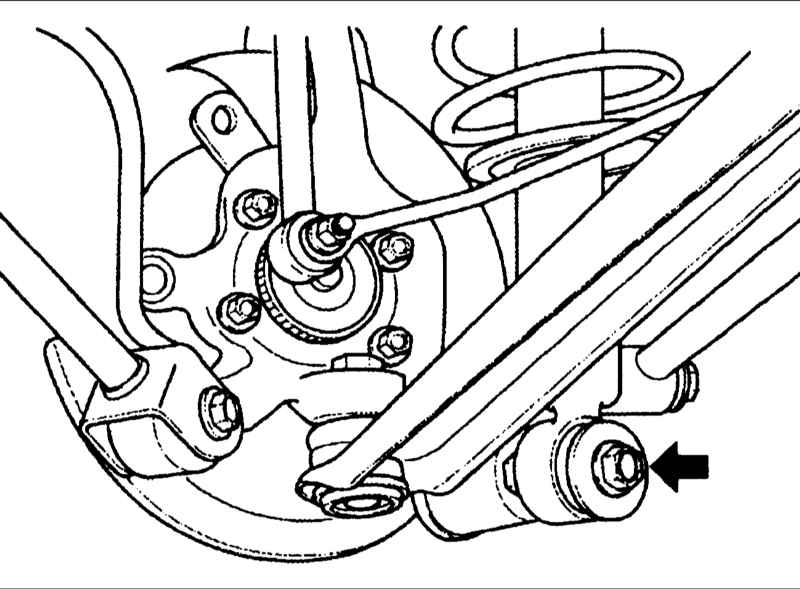

3. Выверните болт нижнего крепления амортизатора.
4. Снимите амортизатор.
|
5. Установка проводится в последовательности, обратной снятию.
|
|
|
Разборка
|
|
|

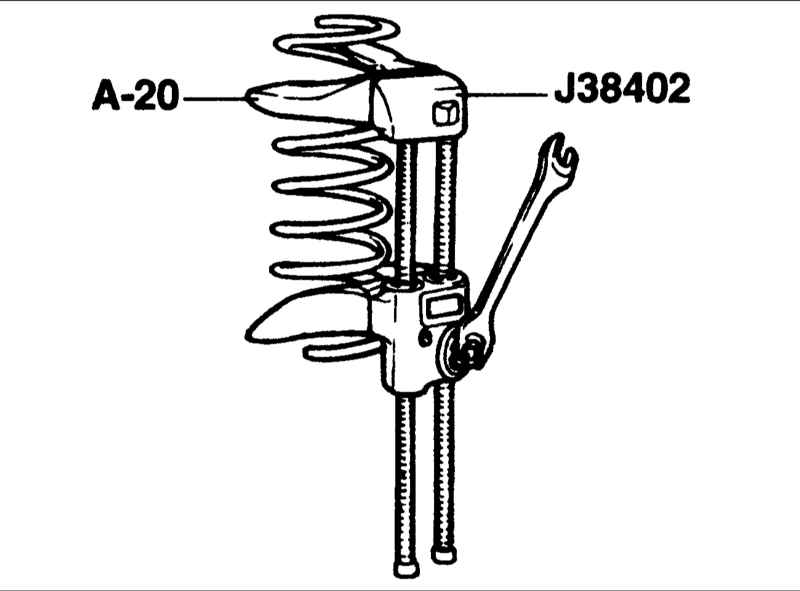

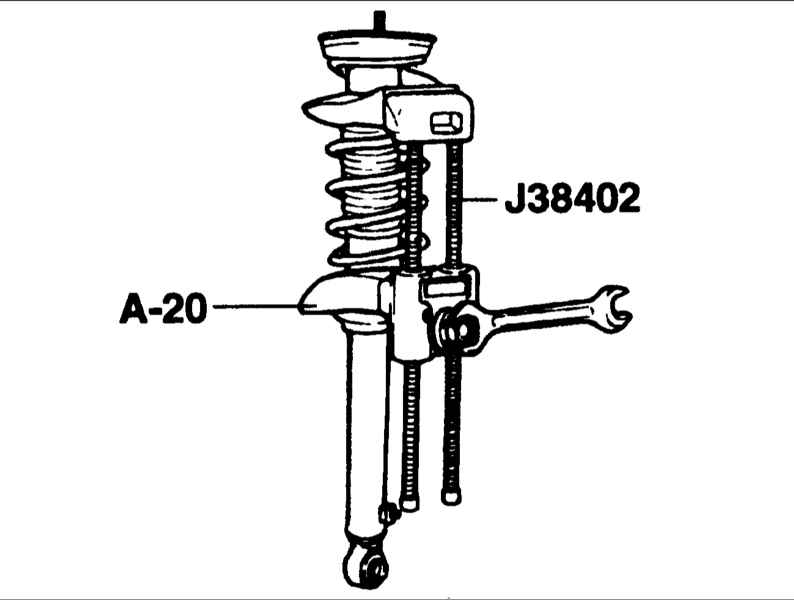

1. Специальным приспособлением сожмите пружину задней подвески.
|
Не затягивайте рывками гайку приспособления для сжатия пружины.
|
|
|

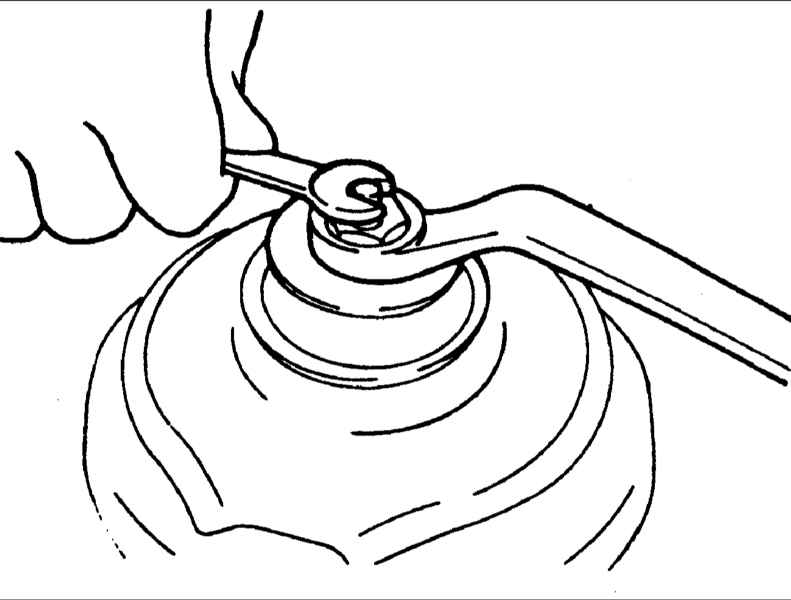

2. Выверните самоконтрящуюся гайку крепления штока.
|
3. Снимите специальный инструмент, втулку, кронштейн, упругую прокладку, пылезащитный чехол и цилиндрическую пружину.
|
|
Проверка
|
|
| 1. Проверьте резиновые детали на отсутствие повреждений или
ухудшения их состояния.
2. Проверьте цилиндрическую пружину на отсутствие прогиба и потерю
упругости.
|

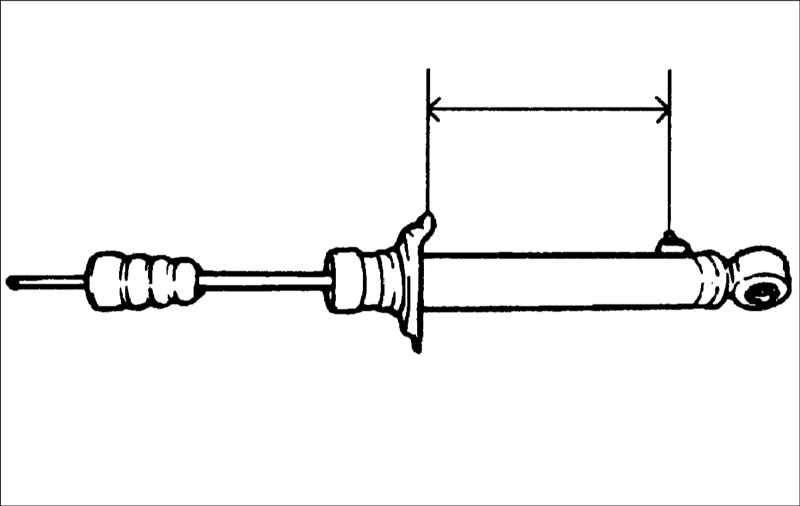

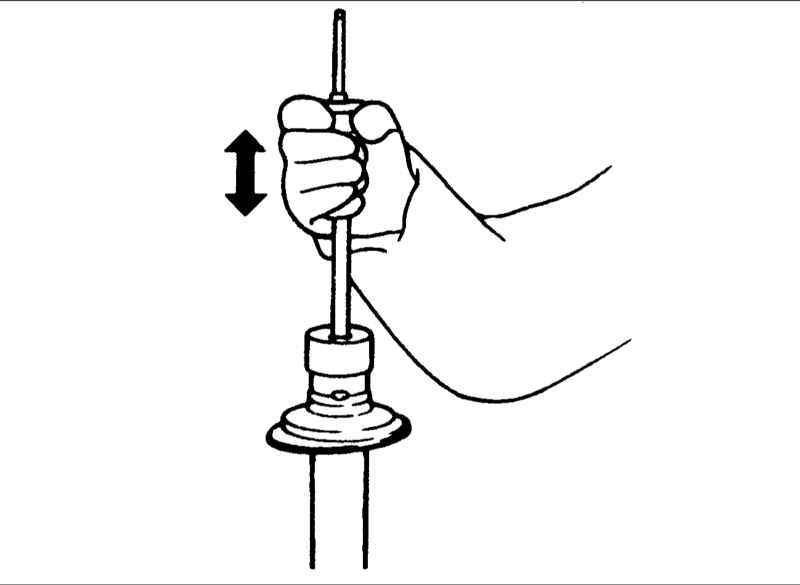

3. Проверьте амортизатор на отсутствие аномального сопротивления или постороннего шума.
|
Перед утилизацией амортизатора удалите из него газ.
|
|
|
|
Утилизация амортизатора
|
|
|
|
1. Полностью вытяните шток амортизатора.
|
|
2. Просверлите отверстие, чтобы удалить газ из цилиндра.
|
|
Выходящий из амортизатора газ безопасен, однако необходимо
соблюдать осторожность, чтобы не получить травму от
вылетающей стружки.
|
|
|
|
Сборка
|
|
|
1. Специальным приспособлением сожмите пружину стойки передней подвески.
После полного сжатия пружины установите ее на амортизатор.
|
|
|
|
- Не затягивайте рывками гайку приспособления для
сжатия пружины.

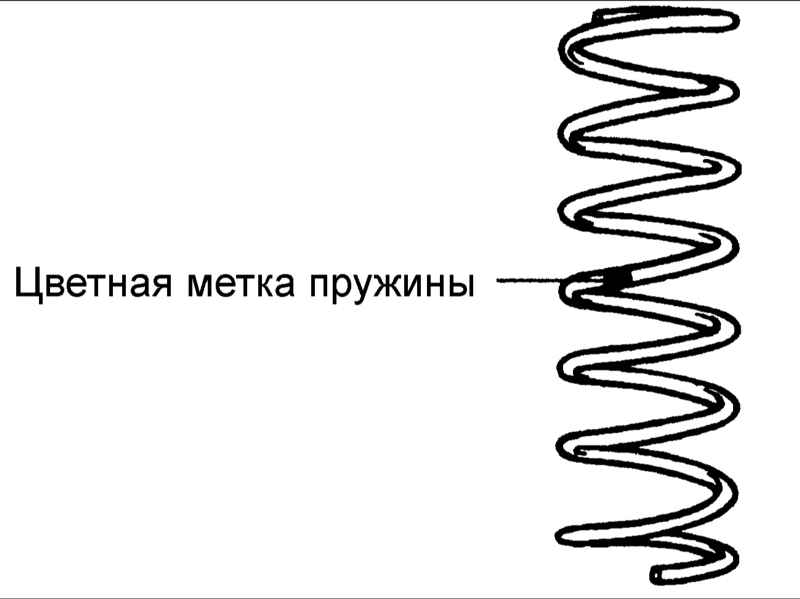

- Составьте диаграмму установки пружин.
|
|
Левая пружина Правая пружина
Белый цвет
Белый цвет
Желтый Желтый
Красный цвет Красный
цвет

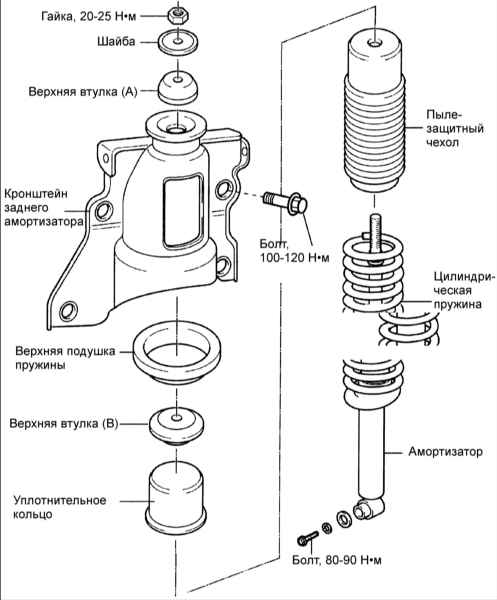

2. Установите пылезащитный чехол, втулку (B), верхнюю прокладку пружины, кронштейн, втулку (A) и от руки затяните новые самоконтрящиеся гайки.
|

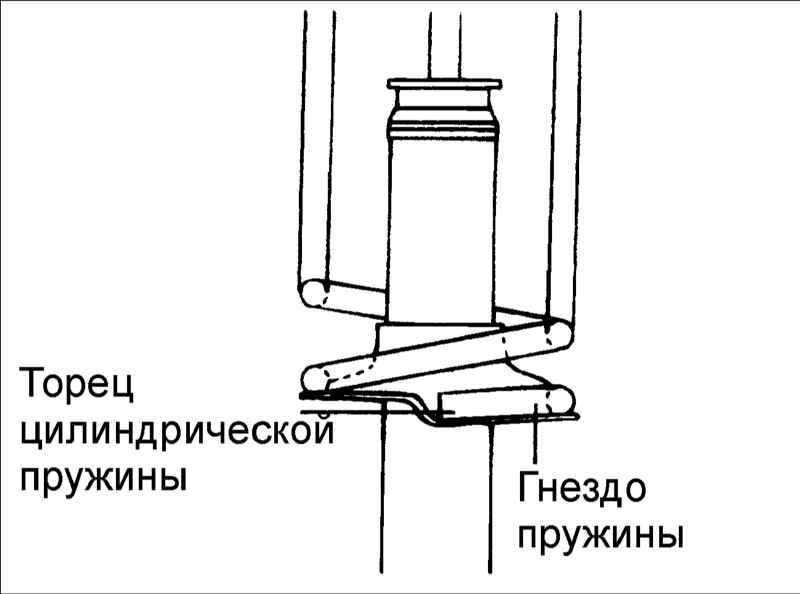

3. Установите верхний и нижний концы цилиндрической пружины в верхней упругой прокладке и в нижнем гнезде пружины.
|
4. Снимите специальный инструмент.
|

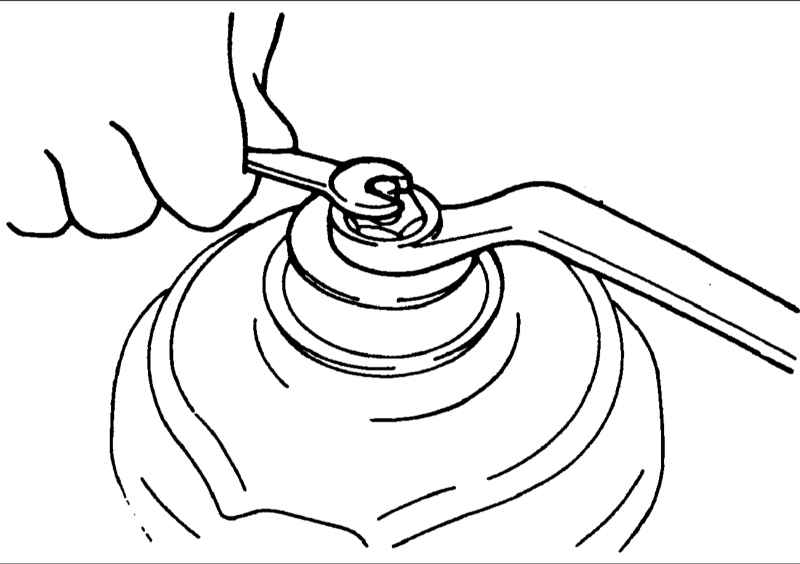

5. Затяните гайку крепления штока амортизатора моментом затяжки, приведенным в спецификации.
Момент затяжки: 20–25 Н•м
|
|
|
|
|
