4.6. Радиатор

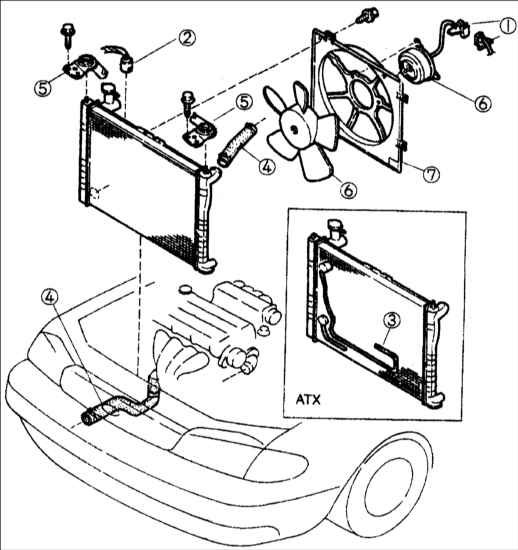

1 – электрический разъем вентилятора радиатора;
2 – электрический разъем вентилятора конденсатора;
3 – шланги масляного радиатора (АКП);
4 – верхний и нижний шланги радиатора; |
5 – кронштейн радиатора;
6 – вентилятор радиатора и электродвигатель;
7 – обтекатель радиатора. |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от отрицательной клеммы
аккумуляторной батареи. |
| 2. Снимите заборник свежего воздуха. |
| 3. Слейте охлаждающую жидкость в подходящий
контейнер. |
4. Снимите радиатор в следующей последовательности:
– отсоедините электрический разъем от вентилятора радиатора;
– отсоедините электрический разъем от вентилятора конденсатора (кондиционер);
– отсоедините шланги масляного радиатора (АКП);
– отсоедините верхний и нижний шланги радиатора;
– снимите кронштейн радиатора;
– снимите вентилятор радиатора и электродвигатель;
– снимите обтекатель радиатора. |
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте радиатор на отсутствие трещин,
повреждений и утечек. |
| 2. Проверьте на отсутствие погнутых пластин
радиатора. При необходимости, используя расческу, выпрямите платины. |
| 3. Проверьте состояние входного и выходного
патрубков радиатора. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка проводится в последовательности,
обратной снятию. |
Предупреждение
 Установите
хомут крепления шланга на то же место шланга, где он находился перед
снятием.
|
| 2. Залейте в систему охлаждения необходимое
количество требуемой охлаждающей жидкости. |
| 3. Пустите двигатель и проверьте отсутствие
утечек из системы охлаждения. |
|
|
