17.24. Принцип функционирования и проверка центрального замка и системы открывания дверей без ключа

Центральный замок приводит в действие исполнительные устройства замков каждой из дверей. Система состоит из выключателей, исполнительных устройств, реле и соединительной проводки. Диагностика неисправностей системы обычно ограничивается простейшими проверками состояния контактов проводки и исполнительных устройств, в ходе выполнения которых может быть произведен ремонт незначительных и легко устранимых повреждений.

Управление приводом центрального замка обычно осуществляется посредством биполярных электромагнитов, размещенных в дверях автомобиля. Выключатели замка могут быть установлены в одно из двух положений - Закрыто и Открыто. Переключение данных выключателей приводит к активации реле, подключающего питание к электромагнитам блокировки дверей. В зависимости от способа включения реле полярность напряжения меняется, обеспечивая соответственное изменение положения защелки замка.

Некоторые модели могут быть оборудованы противоугонной системой, встроенной в схему центрального замка. Если Вам не удается самостоятельно выявить причину отказа путем проведения ряда общих проверок, обратитесь за консультацией в дилерское отделение компании Chrysler.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Всегда в первую очередь проверяйте защиту цепи. На данных моделях питание от батареи подается в систему через мини-предохранитель на 20 А (F-1), расположенный в РDС в двигательном отсеке и 15 А предохранитель (№ 8) в монтажном блоке.
  2. При выключенном двигателе попереключайте выключатели замков дверей в обоих направлениях (Открыто - Закрыто). Реле при этом должны издавать хорошо различимые щелчки.

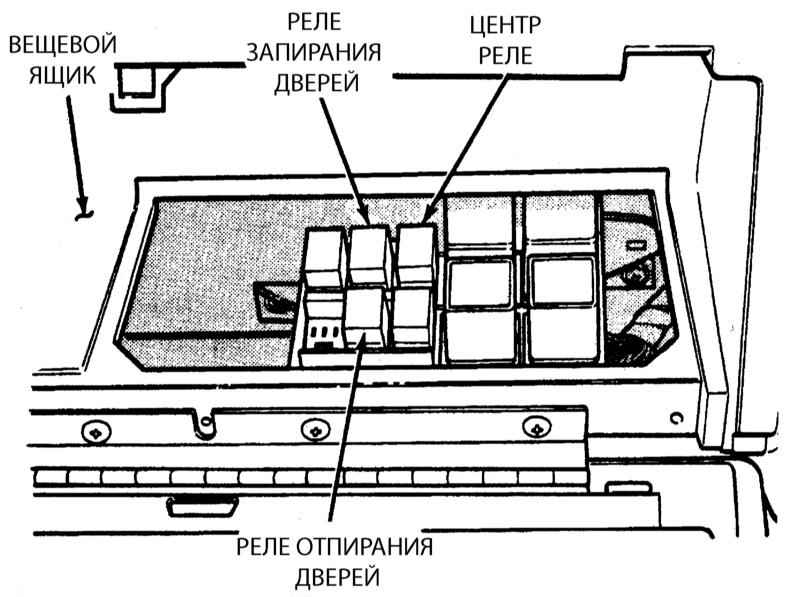

Местоположение реле замков двери.

  1. Если щелчки не слышны, проверьте наличие питания на выключателях. Если питание отсутствует, проверьте проводку между выключателями и монтажным блоком предохранителей на наличие обрывов и короткого замыкания.
  2. Если напряжение имеет место, но реле не издают щелчков, проверьте проводимость выключателя. Если проводимость отсутствует в обоих положениях выключателя, замените последний.
  3. Если выключатель имеет исправную проводимость, но реле не щелкают, проверьте целостность проводки между реле и выключателем. В случае необходимости произведите восстановительный ремонт или замену.
  4. Если реле получает сигнальное напряжение от выключателя, но не передает команду на электромагниты, проверьте не нарушено ли заземление корпуса реле, в случае необходимости замените реле.
  5. Если функционируют все электромагниты кроме одного, снимите панель внутренней обивки соответствующей двери (Глава Кузов) и проверьте подается ли питание на магнит при переключениях выключателя. На одном из проводов напряжение должно присутствовать при положении выключателя Закрыто, на другом - при положении Открыто.
  6. Если напряжение имеет место, замените электромагнит.
  7. Если напряжение отсутствует, проверьте проводку между электромагнитом и реле на наличие обрывов и короткого замыкания.

Проводка имеет обыкновение перетираться на участке между кузовом и дверью (в ходе открывания-закрывания последней).

Система открывания двери без ключа

Система состоит из дистанционного блока управления (излучателя), который посылает кодированный сигнал в инфракрасном диапазоне на приемник, расположенный в верхней (потолочной) консоли или корпусе светильника и включает привод центрального замка.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Производите замену батареек излучателя при отказе включения светодиода на стенке его корпуса при нажимании кнопки.
  2. Половинки корпуса излучателя можно разделить осторожно поддев их отверткой.

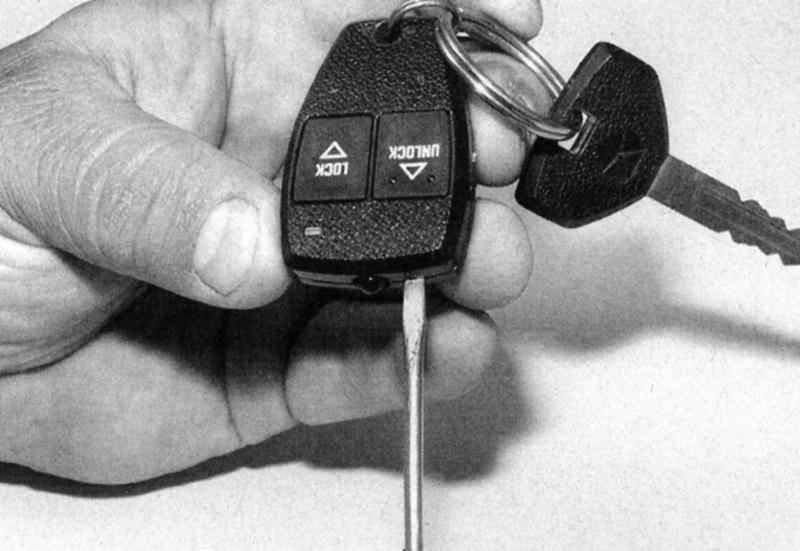

  1. Для разделения половинок корпуса дистанционного блока управления замком двери воспользуйтесь отверткой.
  1. Замените две литиевые батарейки типа СR1616 напряжением 3 В каждая.

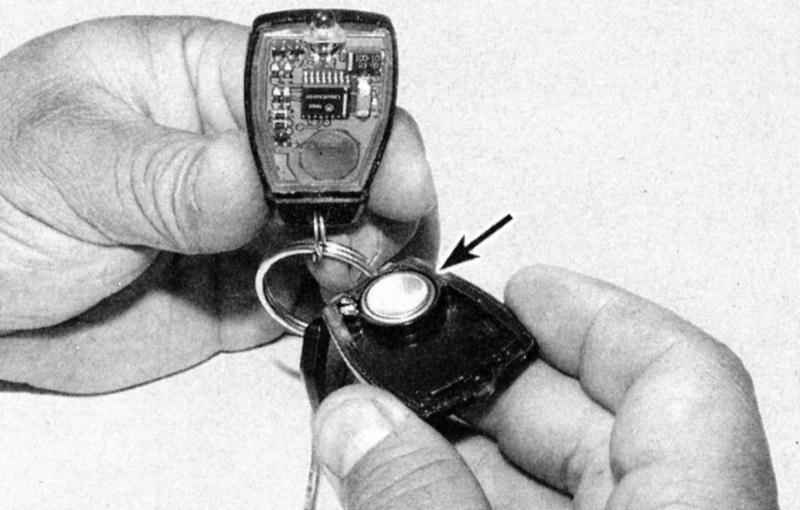

  1. Замените литиевые батарейки (стрелка).
  1. Плотно сожмите половинки корпуса излучателя.
