8.9. Зеркала заднего вида

Рис. 8.30. Зеркало заднего вида внутреннее: 1 – пластина крепления зеркала; 2 – винт; 3 – кронштейн зеркала; 4 – зеркало

1. Выверните стопорный винт 2 (рис. 8.30), установленный в резьбовом отверстии в нижней части основания кронштейна 3 зеркала.

2. Движением вверх выведите кронштейн с зеркалом 4 из ступенчатого паза пластины 1 крепления, приклеенной к ветровому стеклу.

3. Установите зеркало в обратном порядке.

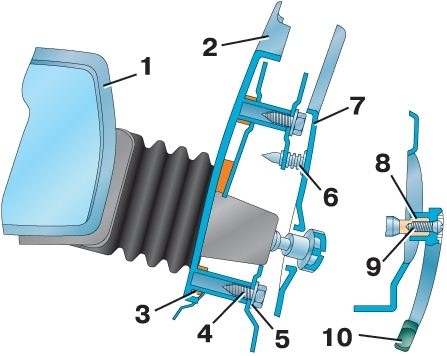

Рис. 8.31. Зеркало заднего вида наружное: 1 – зеркало; 2 – основание зеркала; 3 – кольцо уплотнительное; 4 – болт самонарезающий; 5 – шайба; 6 – пистон; 7 – угловая накладка; 8 – рычаг привода; 9 – винт; 10 – ручка

1. Выверните винт 9 (рис. 8.31) крепления ручки 10 управления на шлицевом конце рычага 8 зеркала.

2. Снимите ручку.

3. Поверните на 90° пистон 6, расположенный в верхней части внутренней угловой накладки 7, выньте его и движением верхнего угла накладки в салон вверх снимите накладку.

4. Выверните три самонарезающих болта 4 с шайбами 5 и снимите зеркало 1.

5. Установите зеркало в обратном порядке
