8.12. Панель приборов

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите рулевое колесо, кожухи рулевой колонки, рычаги управления отопителем и кожухи туннеля пола.

3. Снимите заглушку короба, воздухонагнетатель и переходной патрубок воздухонагнетателя.

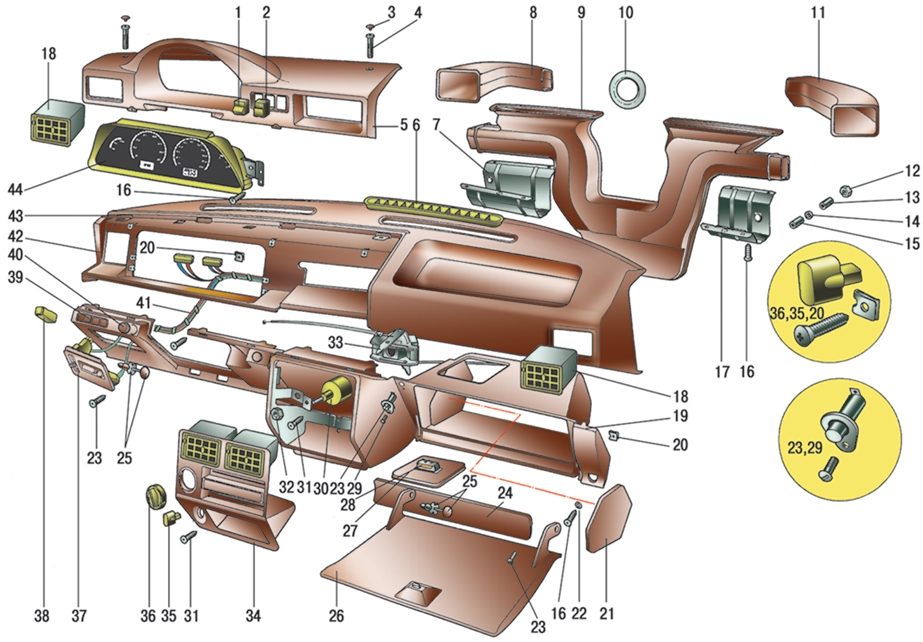

Рис. 8.32. Детали новой панели приборов: 1 – переключатель наружного освещения; 2 – звуковой сигнализатор; 3 – заглушка винта; 4 – винт 6,3x38; 5 – пульт; 6 – насадок; 7 – кронштейн левый; 8 – воздуховод левый; 9 – воздуховод; 10 – заглушка; 11 – воздуховод правый; 12 – гайка М8; 13 – втулка; 14 – прокладка; 15 – втулка; 16 – винт 5x16; 17 – кронштейн правый; 18 – дефлектор; 19 – панель приборов (нижняя часть); 20 – гайка для винта; 21 – заглушка; 22 – шайба; 23 – винт 4х16; 24 – накладка; 25 – ось; 26 – крышка вещевого ящика; 27 – фонарь освещения; 28 – держатель фонаря; 29 – выключатель плафона; 30 – переключатель отопителя; 31 – винт 4х16; 32 – гайка; 33 – блок управления отопителем; 34 – накладка консоли с фонарем; 35 – ручка; 36 – ручка переключателя отопителя; 37 – блок управления; 38 – выключатель аварийной сигнализации; 39 – выключатель противотуманных фар; 40 – ручка корректора; 41 – жгут проводов панели приборов; 42 – пульт приборов верхняя часть; 43 – гайка пластинчатая; 44 – комбинация приборов

4. Отверните гайки 12 (рис. 8.32) кронштейнов 7 и 17 крепления панели приборов со стороны подкапотного пространства.

5. Отверните боковые винты крепления панели приборов в салоне.

6. Отсоедините колодки пучка проводов панели приборов от блока предохранителей и резистора вентилятора отопителя.

7. Снимите скобу и отсоедините левую тягу управления отопителем.

8. С помощью отвертки снимите заглушку с левой стенки вещевого ящика, через образовавшееся технологическое окно снимите скобу и отсоедините правую тягу управления отопителем.

9. Выдвиньте на себя панель приборов в салон.

10. Отсоедините тягу от замка капота и тягу воздушной заслонки от карбюратора.

11. Выньте панель приборов из салона.

12. Установите панель приборов в обратном порядке.

1. Выверните два винта крепления пульта 5 (см. рис. 8.32), расположенные в нижней части панели приборов.

2. Снимите две заглушки 3 на верхней кромке пульта 5.

3. Отверните два винта 4.

4. Потяните на себя нижнюю кромку пульта 5, зафиксированную защелками на нижней части панели приборов.

5. Отсоедините колодку проводов от звукового сигнализатора 2 и колодку проводов от переключателя наружного освещения 1.

6. Снимите пульт.

7. Выньте боковые дефлекторы 18, нажав на зацепы.

8. Снимите фонарь освещения 27, расположенный на верхней стенке вещевого ящика.

9. Выверните винты 16 и снимите кронштейны 7 и 17 крепления панели приборов.

10. Выверните винт и снимите центральный воздуховод 9 и боковые воздуховоды 8 и 11.

11. Отсоедините колодки жгута проводов от приборов и снимите жгут проводов.

12. Снимите крышку вещевого ящика 26, для чего протолкните ось 25 из ее цанговой зоны и выньте ось из своих гнезд.

13. Снимите ручки 35 и 36 отопителя.

14. Выверните винты 31 и снимите накладку 34 консоли вместе с центральными дефлекторами.

15. Отверните винты и снимите блок 33 управления отопителем.

16. Отверните гайку и снимите переключатель 30 отопителя.

17. Нажав на соответствующие зацепы, выньте оставшиеся заглушки, переключатели, фонари насадки.

18. Соберите панель приборов в обратном порядке.
