8.5. Замок и привод замка двери задка

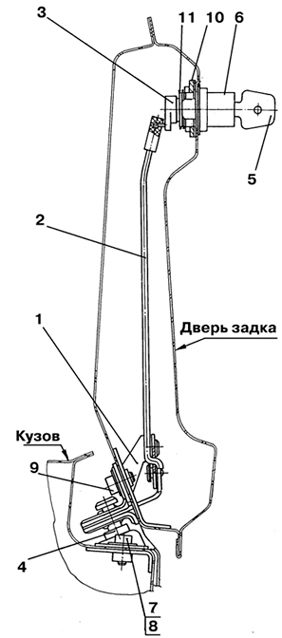

Рис. 8.20. Установка замка двери задка: 1 – замок двери задка; 2 – тяга; 3 – поводок выключателя замка; 4 – зацеп; 5 – ключ; 6 – выключатель замка; 7 – болт крепления зацепа; 8 – шайба зубчатая; 9 – болт крепления замка 10 – пластинчатая пружина; 11 – пружина

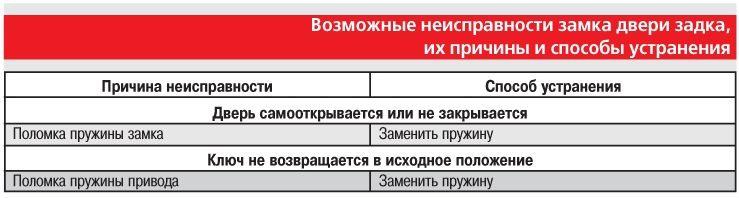

Замок двери задка вилочного типа, состоит из собственно замка, соединенного через тягу с приводом (рис. 8.20). Открывается снаружи тем же ключом, что и боковые передние двери.

1. Откройте дверь задка.

2. Отсоедините тягу 2 (см. рис. 8.20) от поводка выключателя, потянув тягу на себя.

3. Выверните два болта 9 крепления замка к двери и снимите замок вместе с тягой.

4. Освободите замок от остатков старой пружины.

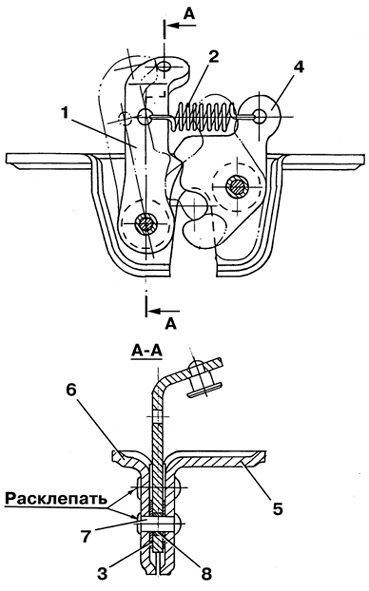

Рис. 8.21. Замок двери задка: 1 – собачка в сборе; 2 – пружина замка; 3 – шайба; 4 – вилка; 5 – корпус замка; 6 – крышка корпуса; 7 – ось; 8 – втулка

5. Установите новую пружину 2 (рис. 8.21).

6. Проверьте работу замка.

7. Просуньте тягу 2 (см. рис. 8.20) через отверстие во внутренней панели двери задка и соедините тягу с поводком 3 выключателя замка.

8. Проверьте работу замка с тягой от ключа 5, придерживая рукой замок на месте его крепления.

9. Заверните два болта 9 и проведите окончательную проверку работы замка.

Привод замка двери задка по конструкции аналогичен приводу замков передних дверей. Замену пружины привода замка проводите в такой последовательности.

1. Откройте дверь задка.

2. Отсоедините тягу 2 (см. рис. 8.20) от поводка выключателя, потянув тягу на себя.

3. Снимите пластинчатую пружину 10 и выньте выключатель.

4. Выбейте штифт крепления поводка к цилиндру выключателя и снимите поводок 3.

5. Удалите остатки пружины с корпуса выключателя.

6. Установите на корпус новую пружину 11, не допуская перехлестывания витков и обеспечив зацепление ее усиков с пазом цилиндра.

7. Наденьте на конец цилиндра поводок, следя за правильностью взаимного расположения поводка и цилиндра и запрессуйте штифт.

8. Проверьте правильность работы выключателя, поворачивая ключ в цилиндре несколько раз в разные стороны. При этом повернутый и опущенный цилиндр должен возвращаться в исходное положение под действием пружины.

9. Установите на место привод замка, закрепив его пластинчатой пружиной 10.

10. Соедините тягу 2 с поводком 3.

11. Проверьте работу замка с приводом в сборе.
