8.2. Ремонт каркаса и навесных узлов

В процессе эксплуатации кузов может получить разнообразные повреждения (вмятины, трещины, разрушения от коррозии и т. д.), поэтому объем и способы выполнения восстановительных работ зависят от степени повреждения и от наличия технологических средств проведения ремонта.

При мелких повреждениях отрихтуйте поврежденные панели с использованием рихтовочного инструмента (рихтовочные молотки, лопатки, оправки, поддержки и т. д.), не прибегая к тепловому воздействию, разрушающему антикоррозионную защиту кузова.

Правку с нагревом используйте для осаживания (стягивания) сильно растянутых поверхностей панелей.

Мелкие неровности устраните шпатлевкой, эпоксидными смолами холодного отверждения, припоями.

При крупных повреждениях замените поврежденные панели кузова ремонтными узлами и деталями. При этом поврежденные панели вырезают, а на их место устанавливают новые при помощи электро- или газосварки.

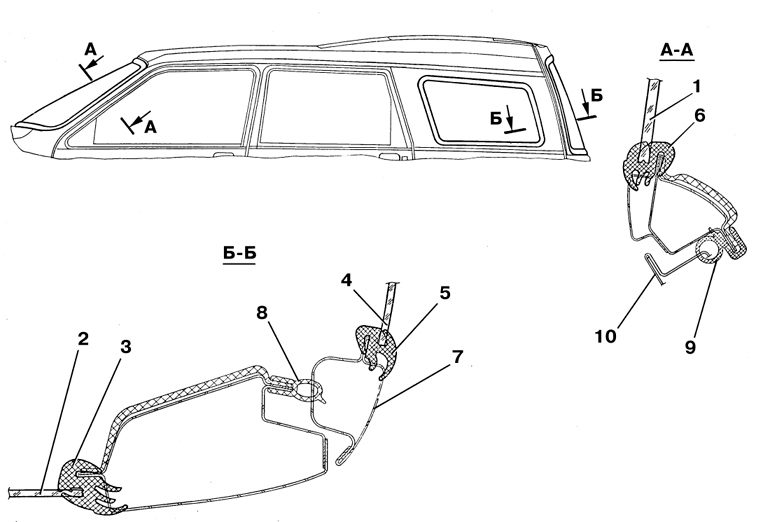

Рис. 8.1. Установка стекол: 1 – стекло ветрового окна; 2 – стекло боковины; 3 – уплотнитель стекла боковины; 4 – стекло двери задка; 5 – уплотнитель двери задка; 6 – уплотнитель ветрового стекла; 7 – дверь задка; 8 – уплотнитель двери задка; 9 – уплотнитель передней двери; 10 – дверь передняя

Ветровое стекло 1 (рис. 8.1) крепится в оконном проеме при помощи резинового уплотнителя 3.

1. Нажмите на верхнюю часть ветрового стекла изнутри кузова. Чтобы не разбить стекло, помощник должен поддерживать стекло в момент его выхода из проема.

2. Перед установкой стекла проверьте состояние проема и при необходимости очистите его от остатков старой мастики и протрите бензином.

3. Если снятый уплотнитель в хорошем состоянии, его можно использовать, предварительно очистив и протерев.

4. Перед установкой стекла снимите панель приборов, чтобы обеспечить доступ к нижней части проема.

5. Наденьте уплотнитель на стекло.

6. Вложите в паз уплотнителя монтажный шнур, выведя его концы из паза в середине нижней части стекла (в качестве монтажного шнура можно использовать прочную веревку диаметром не более 7 мм).

7. Приложите стекло снаружи к проему, заведя монтажный выступ уплотнителя по нижней части за фланец проема в салон вместе с концами монтажного шнура.

8. Равномерно вытягивая шнур из паза в обе стороны и заводя тем самым монтажный выступ за фланец проема, вставьте стекло в проем. При этом помощник должен снаружи автомобиля прижимать стекло к проему в местах, где выходит шнур. В процессе монтажа можно несильно ударять ладонью по стеклу для более плотного его прилегания к проему.

9. Аналогично снятию и установке ветрового стекла снимают и устанавливают стекло боковины и стекло двери задка.

Снимайте дверь с помощником и только в том случае, если повреждения не удается выправить на установленной двери. Порядок снятия передних и задних дверей одинаковый.

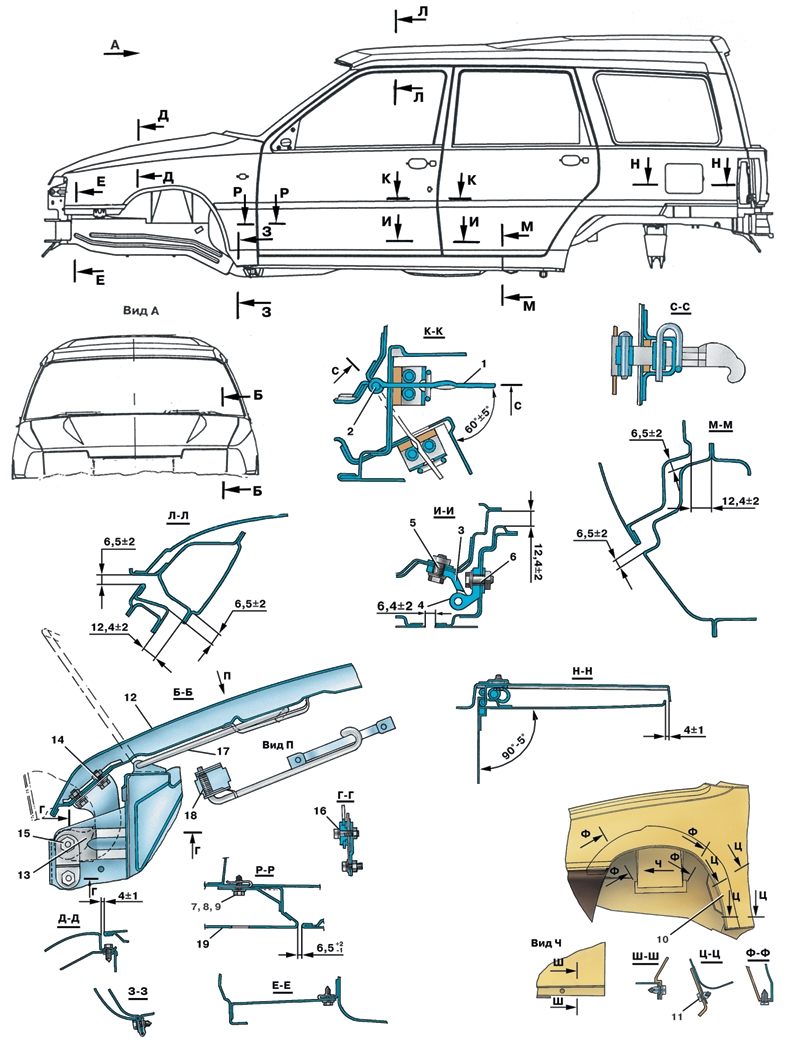

Рис. 8.2. Фрагменты сечений кузова: 1 – ограничитель двери; 2 – ось ограничителя; 3 – неподвижное звено петли двери; 4 – подвижное звено петли двери; 5 – болт крепления петли к кузову; 6 – болт крепления петли к двери; 7 – болт; 8 – шайба; 9 – гайка пластинчатая; 10 – защитный кожух; 11 – винт крепления защитного кожуха; 12 – капот; 13 – подвижная петля капота; 14 – болт крепления петли к капоту; 15 – болт крепления петли капота к кузову; 16 – шайба пружинная; 17 – упор капота; 18 – пружина упора капота; 19 – переднее крыло

1. Откройте дверь и выбейте ось 2 (рис. 8.2) ограничителя двери.

2. Если дверь снимается не для замены, очертите контуры болтов 5 крепления двери к стойке кузова. Это облегчит регулировку положения двери при установке.

3. Отверните болты 5 крепления петель двери к стойке кузова. При этом помощник должен придерживать дверь.

4. Снимите дверь.

5. Установите дверь в обратном порядке. Затем проверьте и при необходимости отрегулируйте положение двери.

1. Для регулировки в горизонтальной плоскости ослабьте затяжку болтов 5 и переместите дверь так, чтобы вертикальные зазоры между дверью и кузовом были одинаковы. Затем затяните болты 5.

2. Для регулировки в вертикальной плоскости и при выступании или западании двери относительно поверхности кузова ослабьте затяжку болтов 6 крепления петель к двери и переместите дверь так, чтобы горизонтальные зазоры между дверью и кузовом были одинаковы или чтобы поверхность двери была заподлицо с поверхностью кузова. Затем затяните болты 6.

1. Откройте капот.

2. Отсоедините от бачка омывателя шланг.

3. Отсоедините пружину 18 (см. рис. 8.2) от упора 17 капота и снимите упор.

4. Выверните два болта 15 крепления петель капота к кузову.

5. Снимите капот 12 с подвижной петлей 13.

6. Установите капот в обратном порядке.

7. Отрегулируйте положение капота по высоте, ширине и длине, перемещая капот относительно петель и изменяя положения резиновых буферов. Капот перемещают после ослабления затяжки болтов 14. При закрытом замке капота правильно установленный и отрегулированный капот имеет равномерные зазоры и не выступает (или не западает) над поверхностями передних крыльев.

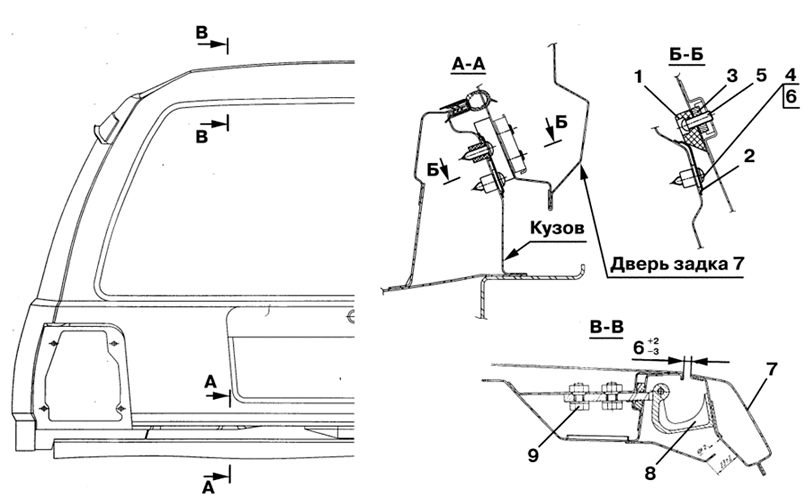

Рис. 8.3. Установка двери задка: 1 – фиксатор; 2 – пластина; 3 – планка; 4 – гайка квадратная; 5 – винт М6–6gх16; 6 – винт 5х16; 7 – дверь задка; 8 – петля двери задка; 9 – болт М8–6gх20

Дверь 7 задка (рис. 8.3) навешивается на кузов при помощи петель 8, приваренных к внутренней панели двери задка. В подвижной части петли имеются два отверстия, через которые дверь с помощью болтов 9 крепится к кузову.

1. Отсоедините провода от элемента обогрева стекла двери задка.

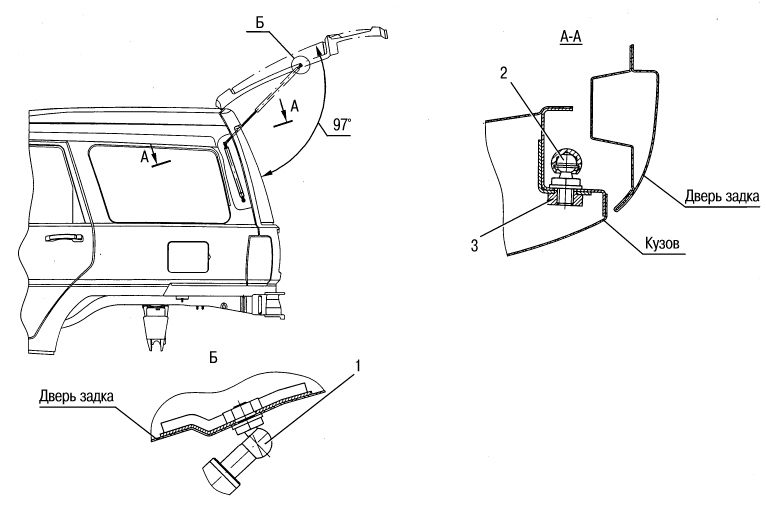

Рис. 1.15. Пневмопружины двери задка: 1 – пневмопружина; 2 – палец; 3 – гайка приварная.

2. Отверните палец 2 (см. рис. 1.15) крепления пневмопружины на двери задка, предварительно установив надежный упор под дверь.

3. Отверните четыре болта 9 (см. рис. 8.3), которые находятся под задней частью обивки потолка.

4. Снимите дверь.

5. Установите дверь в обратном порядке.

6. Путем перемещения двери относительно кузова при отпущенных болтах 9 отрегулируйте положение двери с обеспечением равномерного зазора 6 мм (см. рис. 8.3) между дверью и крышей.

7. Регулировку установки двери задка по ширине проведите с помощью фиксаторов 1.

Кожух 10 (см. рис. 8.2) защищает внутреннюю полость переднего крыла от коррозии, пыли, грязи и пр. Кожух крепится на кузове в девяти точках: пять точек на фланце арки переднего крыла, четыре точки на кузове.

1. Снимите переднее колесо.

2. Отверните винты, расположенные на фланце переднего крыла.

3. Отверните винт передней точки крепления, два винта в задней части проема колеса и один винт в верхней части проема.

4. Выведите защитный кожух из проема колеса.

5. Установите кожух в обратном порядке.

Каждое переднее крыло крепится в десяти точках: верхняя часть крыла в шести точках, передняя нижняя часть крыла в двух точках, задняя часть в двух точках (одна посередине, другая снизу).

1. Снимите защитный кожух крыла.

2. Снимите боковой повторитель указателя поворота.

3. Отверните болты 7 (см. рис. 8.2) крепления передней нижней, средней задней и нижней задней частей переднего крыла. Для доступа к среднему болту в задней части крыла откройте переднюю боковую дверь.

4. Отверните болт боковой точки крепления переднего буфера.

5. Отверните шесть болтов 7 верхнего крепления крыла, для доступа к ним откройте капот.

6. Снимите крыло.

7. Установите крыло в обратном порядке. При этом обязательно обеспечьте необходимые зазоры по стыкам крыла с капотом, дверью, передним указателем поворота и буфером.

Рис. 8.4. Установка радиатора, переднего и заднего буферов: 1 – облицовка радиатора; 2 – гайка пластинчатая; 3 – болт самонарезающий; 4 – шайба; 5 – буфер передний; 6 – болт самонарезающий; 7 – шайба; 8 – гайка пластинчатая; 9 – болт самонарезающий; 10 – шайба; 11 – гайка пластинчатая; 12 – буфер задний.

Облицовка 1 радиатора (рис. 8.4) крепится на кузове четырьмя пластмассовыми фиксаторами, закрепленными на облицовке радиатора, и двумя болтами 3.

1. Снимите передний буфер.

2. Выверните два болта 3.

3. Выведите из зацепления усики четырех фиксаторов.

4. Снимите облицовку радиатора.

5. Установите облицовку в обратном порядке.

1. Отверните два самонарезающих болта 6 (см. рис. 8.4), расположенных с правой и левой стороны в нишах передних колес.

2. Сдвиньте буфер вперед, преодолев силу трения («закусывание») о траверсу, и снимите буфер.

3. Установите буфер в обратном порядке.

1. Отверните два самонарезающих болта 9 (см. рис. 8.4), расположенных с правой и левой стороны под полом автомобиля.

2. Сдвиньте буфер назад, преодолев силу трения («закусывание») о поперечину №4, и снимите буфер.

3. Установите буфер в обратном порядке.
