8.4. Замки и приводы замков боковых дверей

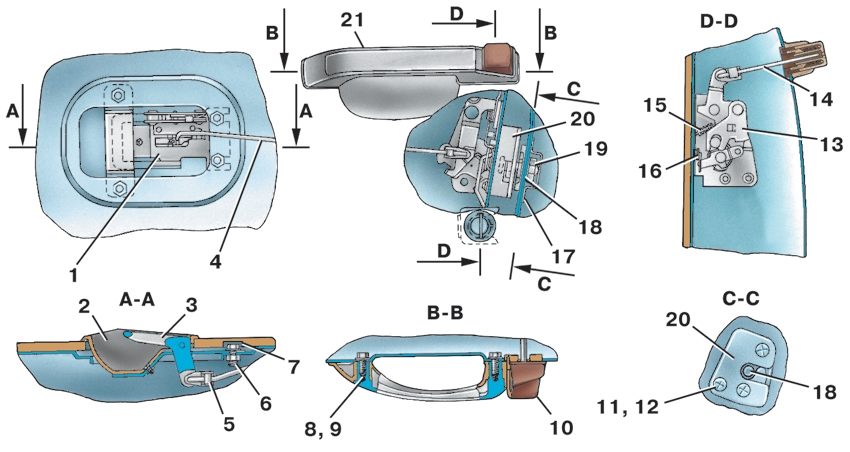

Рис. 8.12. Установка замков и ручек передней двери: 1 – привод внутренней ручки; 2 – облицовка ручки; 3 – внутренняя ручка; 4 – тяга; 5 – держатель тяги внутренней ручки; 6 – болт; 7 – шайба; 8 – болт; 9 – шайба; 10 – кнопка наружной ручки; 11 – винт крепления замка; 12 – шайба; 13 – выключатель замка; 14 – прокладка; 15 – пружина пластинчатая; 16 – привод замка; 17 – толкатель кнопки; 18 – пружина замка двери; 19 – пружина рычага выключения; 20 – тяга выключения; 21 – шайба опорная; 22 – палец замка; 23 – пластина; 24 – замок двери; 25 – ручка наружная

Рис. 8.13. Установка замков и ручек задней двери: 1 – привод внутренней ручки; 2 – облицовка ручки; 3 – внутренняя ручка; 4 – тяга; 5 – держатель тяги внутренней ручки; 6 – болт; 7 – шайба; 8 – болт; 9 – шайба; 10 – кнопка наружной ручки; 11 – винт крепления замка; 12 – шайба; 13 – привод замка; 14 – толкатель кнопки; 15 – пружина замка; 16 – пружина рычага выключения; 17 – шайба опорная; 18 – палец замка; 19 – пластина; 20 – замок двери; 21 – ручка наружная

Замки боковых дверей вилочного типа. Они состоят из собственно замка 24 (рис. 8.12) (20 на рис. 8.13) и его привода 16 (13), соединенных тремя винтами 11 в один узел при установке на дверь. Замок непосредственно взаимодействует с пальцем 22 (18), установленным на стойке кузова. Привод управляет работой замка: обеспечивает открытие двери снаружи и изнутри, блокирует замок, чтобы предотвратить доступ снаружи, а для задних дверей – и открытие дверей изнутри (от детской шалости). Привод связан с наружной ручкой и с приводом внутренней ручки. Кроме того, на передней левой двери привод позволяет блокировать замок снаружи через выключатель.

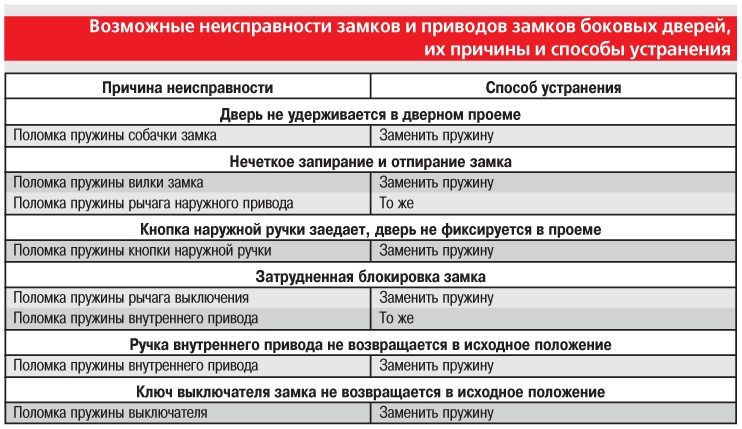

1. Снимите обивку двери.

2. Отверните четыре болта 6 (см. рис. 8.12, 8.13) крепления привода 1.

3. Отсоедините привод от тяги 4. Для освобождения тяги поверните пластмассовый держатель 5 до выхода из зацепления с тягой, после чего конец тяги можно свободно вынуть из отверстия в держателе.

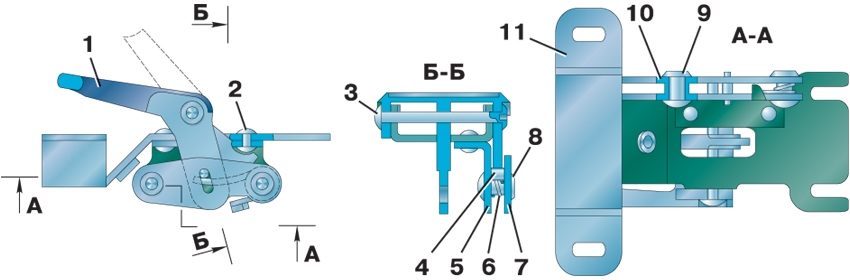

Рис. 8.14. Привод замков боковых дверей от внутренней ручки: 1 – ручка внутренняя; 2 – заклепка; 3 – ось; 4 – ролик; 5 – кронштейн; 6 – пружина; 7 – крышка; 8, 9 – заклепки; 10 – втулка; 11 – корпус

4. Для замены пружины 6 (рис. 8.14) высверлите заклепку 8, удалите остатки старой пружины, установите новую пружину, зацепив ее одним концом за выступ, а другим – оперев на ролик 4, и расклепайте заклепку.

5. Проверьте работу привода.

6. Соедините привод с тягой.

7. Установите привод и обивку.

Все виды ремонта замков дверей и приводов требуют их снятия с автомобиля.

1. Поднимите стекло.

2. Снимите обивку.

3. Отсоедините тяги от внутреннего привода.

4. Отверните три винта 11 (см. рис. 8.12; 8.13) крепления замка 24 (20) и привода 16 (13).

5. Снимите замок снаружи и вытащите привод изнутри через технологические окна во внутренней панели.

6. Установите замок с приводом в обратном порядке.

1. Отверните три винта 11 (см. рис. 8.12; 8.13) крепления и снимите замок 24 или 20.

2. Заверните винты 11 в резьбовые отверстия привода 16 или 13 для удерживания его на месте.

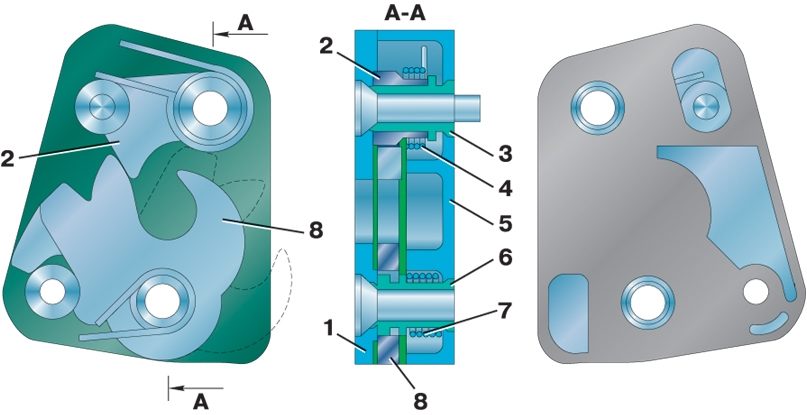

Рис. 8.15. Замок двери: 1 – пластина; 2 – собачка замка; 3 – ось собачки; 4 – пружина собачки; 5 – корпус замка; 6 – ось вилки; 7 – пружина вилки; 8 – вилка замка

3. С помощью отвертки отделите пластмассовый корпус 5 (рис. 8.15) от пластины 1 с приклепанными к ней на осях вилкой 8 и собачкой 2.

4. Удалите остатки неисправной пружины 4 или 7.

5. Установите новые пружины, одновременно соберите пластину с корпусом, удерживая концы пружин в положении, показанном на рис. 8.15.

6. После предварительной сборки напрессуйте пластмассовый корпус 5 на концы осей 6 и 3 вилки и собачки.

7. Используя в качестве пальца замка отвертку, проверьте работу замка, открывая и закрывая его несколько раз.

8. Выверните винты 11 (см. рис. 8.12 и 8.13) и установите замок на дверь.

9. Проверьте правильность работы замков, закрывая и открывая несколько раз дверь.

10. Установите обивку.

1. Снимите обивку и привод замка.

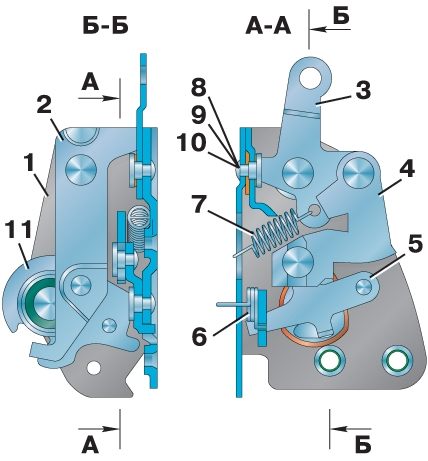

Рис. 8.16. Привод замка передней двери: 1 – корпус привода; 2 – рычаг внутреннего привода; 3 – рычаг наружного привода; 4 – серьга; 5 – рычаг переключения; 6 – пружина рычага выключения; 7 – пружина рычага наружного привода; 8 – заклепка; 9, 10 – шайбы; 11 – рычаг выключения

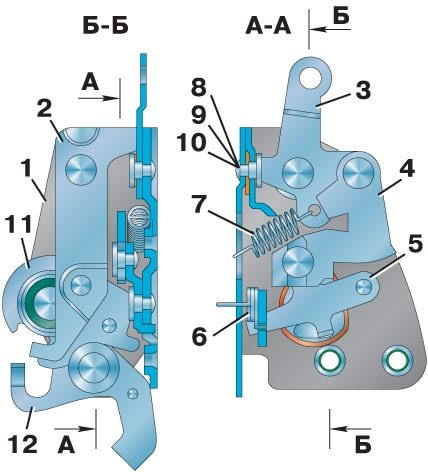

Рис. 8.17. Привод замка задней двери: 1 – корпус привода; 2 – рычаг внутреннего привода; 3 – рычаг наружного привода; 4 – серьга; 5 – рычаг переключения; 6 – пружина рычага выключения; 7 – пружина рычага наружного привода; 8 – заклепка; 9, 10 – шайбы; 11 – рычаг выключения; 12 – рычаг блокировочный

2. Удалите застрявшие остатки сломанной пружины 7 (рис. 8.16 и 8.17).

3. Установите рычаги привода в положение, показанное на рис. 8.16; 8.17.

4. Зацепите один конец пружины за отверстие в рычаге 3 наружного привода, поставив рычаги в положение, показанное на рис. 8.16; 8.17.

5. Через окно в корпусе 1 второй конец пружины плоскогубцами зацепите за перемычку между двумя отверстиями в корпусе.

6. Установите замок и привод на место.

7. Установите обивку.

1. Снимите обивку и привод замка.

2. Удалите застрявшие остатки сломанной пружины 6 (см. рис. 8.16; 8.17).

3. Установите рычаги привода в положение, показанное на рис. 8.16; 8.17.

4. Расположите пружину так, чтобы ее концы были обращены к оси рычага 11 выключения, и с помощью отвертки заведите конец в отверстие на рычаге выключения.

5. С помощью отвертки заведите второй конец в отверстие в корпусе.

6. Проверьте работу рычага выключения. Он должен надежно фиксироваться в крайних положениях.

7. Установите привод на место.

8. Установите обивку.

1. Поднимите стекло и снимите обивку.

2. Отсоедините тягу 20 (см. рис. 8.12) от выключателя 13, сняв наконечник тяги с поводка выключателя.

3. Отверткой вытащите пластинчатую пружину 15 из-под выступа корпуса выключателя, снимите выключатель.

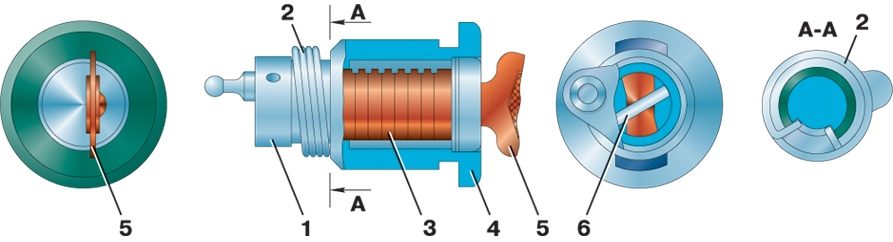

Рис. 8.18. Выключатель замка двери: 1 – поводок тяги выключателя; 2 – пружина возвратная; 3 – цилиндр выключателя; 4 – гнездо цилиндра; 5 – ключи с кольцом; 6 – штифт

4. Выбейте штифт 6 (рис. 8.18) поводка 1 выключателя и снимите поводок.

5. Удалите остатки сломанной возвратной пружины 2.

6. Установите новую пружину.

7. Установите поводок 1, как показано на рис. 8.18.

8. Установите выключатель на место, закрепив его пластинчатой пружиной.

9. Подсоедините тягу к поводку выключателя.

10. Установите обивку.

1. Поднимите стекло и снимите обивку.

2. Отверните два болта 8 (см. рис. 8.12; 8.13) крепления ручки 25 или 21.

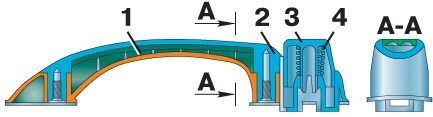

Рис. 8.19. Наружная ручка двери: 1 – ручка наружная; 2 – скоба; 3 – кнопка; 4 – пружина

3. Отжав зацепы кнопки 3 (рис. 8.19), снимите кнопку с ручки 1.

4. Удалите остатки сломанной пружины 4.

5. Вставьте новую пружину и установите кнопку на место.

6. Установите ручку на место так, чтобы толкатель 17 или 14 кнопки (см. рис. 8.12; 8.13) попал в отверстие в кнопке.

7. Заверните два болта крепления ручки.

8. Проверьте работу кнопки и установите обивку.
