8.8. Сиденья

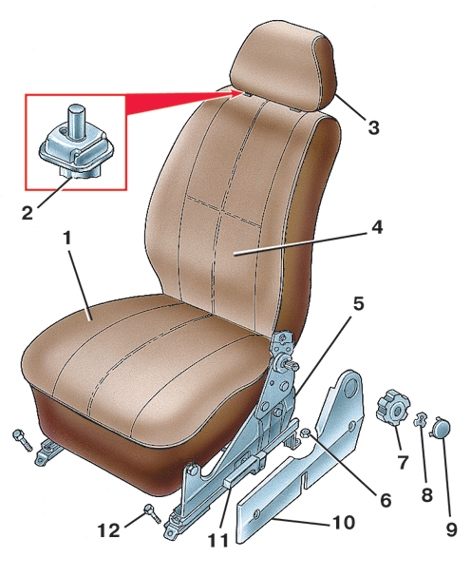

Рис. 8.28. Установка переднего сиденья: 1 – подушка; 2 – фиксатор подголовника; 3 – подголовник; 4 – спинка; 5 – салазки; 6 – гайка; 7 – ручка регулировки угла наклона спинки; 8 – шайба; 9 – накладка; 10 – накладка декоративная; 11 – ручка стопора салазок сиденья; 12 – болт

1. Для снятия левого переднего сиденья отверните две гайки 6 (рис. 8.28) крепления стойки салазок 5 в задней части и два болта 12 крепления салазок к поперечине кузова.

2. Для снятия правого переднего сиденья сдвиньте сиденье вперед, отверните гайку 6 крепления стойки салазок в задней части, а также винт крепления внутренней направляющей салазок к подставке на туннеле пола. Затем выверните два болта 12 крепления салазок к поперечине кузова.

3. Установите сиденья в обратном порядке.

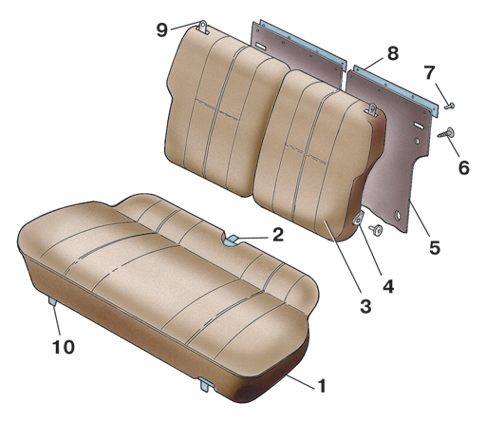

Рис. 8.29. Установка заднего сиденья: 1 – подушка; 2 – задний зацеп; 3 – спинка; 4 – нижний кронштейн спинки; 5 – коврик; 6 – пистон; 7 – винт; 8 – планка; 9 – тяга замка спинки; 10 – передний зацеп

1. Для снятия подушки сиденья приподнимите передний край подушки 1 (рис. 8.29), выводя передние зацепы 10 из пистонов, и выньте подушку, выводя из зацепления с кронштейном на полу задний центральный зацеп 2.

2. Для снятия спинок 3 сиденья откиньте спинки горизонтально, снимите коврик багажника, ослабьте четыре болта на нижних кронштейнах 4, отодвиньте кронштейны от брызговиков, выводя их из зацепления со штырями на брызговиках.

3. Установите сиденье в обратном порядке.
