4.3. Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости на автомобиле с двигателем ВАЗ-2106

Натяжение ремня проверяем по его прогибу между шкивами агрегатов. При нормальном натяжении ремня его прогиб под усилием 98 Н (10 кгс)...

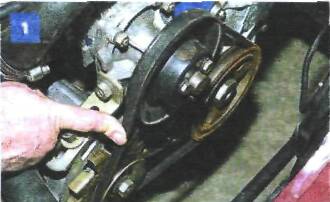

...между шкивами генератора и насоса охлаждающей жидкости должен быть в пределах 10-15 мм,...

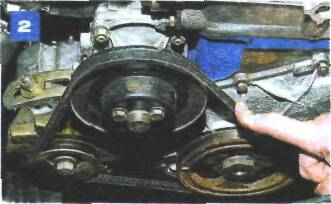

...а между шкивами насоса и коленчатого вала —12-17 мм.

Для натяжения ремня...

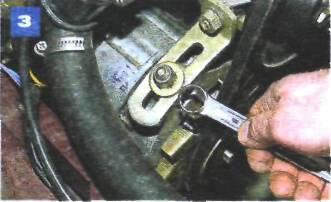

...накидным ключом «на 17» ослабляем гайку крепления генератора к установочной планке.

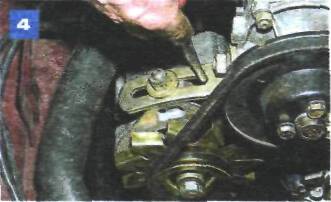

Сдвигаем генератор в направлении от блока цилиндров двигателя прочной отверткой, вставив ее в прорезь установочной планки.

Если сдвинуть генератор не удается,...

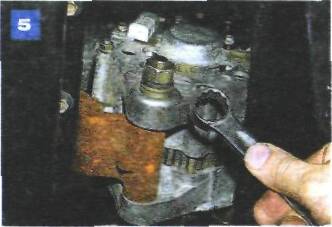

...накидным ключом «на 19» ослабляем гайку болта нижнего крепления генератора.

Достигнув номинального натяжения ремня, затягиваем гайку крепления генератора к установочной планке. При необходимости затягиваем гайку болта нижнего крепления генератора.

Для снятия ремня ослабляем крепления генератора,...

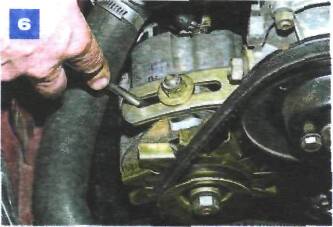

...сдвигаем генератор в сторону блока цилиндров двигателя...

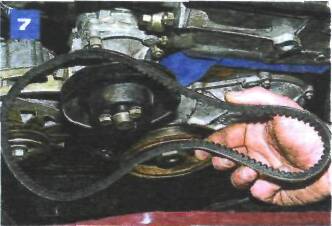

...и снимаем ремень со шкивов.

Устанавливаем новый или снятый ремень в обратной последовательности и регулируем его натяжение.
