4.2. Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости на автомобиле с двигателем УМПО-331

Натяжение ремня проверяем по его прогибу между шкивами генератора и насоса охлаждающей жидкости.

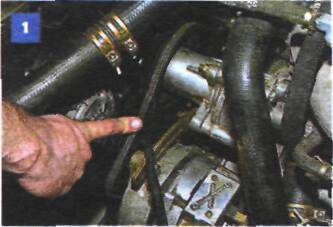

При нормальном натяжении ремня его прогиб под усилием 40Н (4 кгс) должен составлять...

...7-9 мм между шкивами насоса и генератора.

Для натяжения ремня...

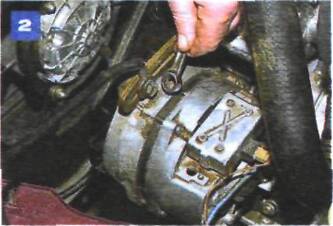

...ключом «на 12» ослабляем болт крепления генератора к установочной планке.

Болт крепления генератора к установочной планке крепит также наконечник провода «массы», соединяющего силовой агрегат и аккумулятор.

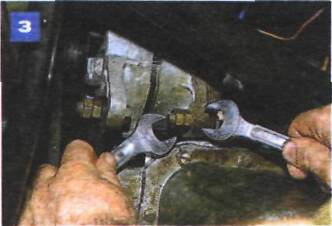

Двумя ключами «на 17» расконтриваем гайки двух болтов нижнего крепления генератора.

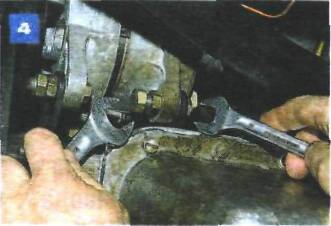

Удерживая болты от проворачивания ключом «на 14», ослабляем гайки нижнего крепления генератора ключом «на 17».

Отводим генератор от блока цилиндров двигателя и, достигнув номинального натяжения ремня, затягиваем болт крепления генератора к установочной планке, а затем затягиваем и законтриваем гайки нижнего крепления генератора.

Для снятия ремня ослабляем крепления генератора,...

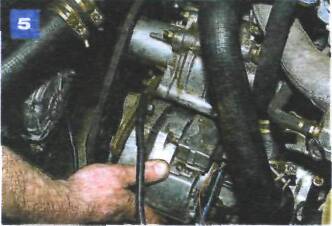

...сдвигаем генератор в сторону блока цилиндров двигателя...

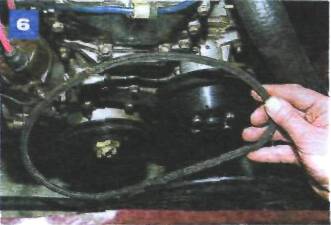

...и снимаем ремень со шкивов.

Устанавливаем новый или снятый ремень в обратной последовательности и регулируем его натяжение.
