4.13. Снятие электровентилятора системы охлаждения

Электровентилятор системы охлаждения на автомобилях с двигателями УМПО-331 и ВАЗ-2106 демонтируется практически аналогично. Операции по демонтажу показаны на примере автомобиля с двигателем ВАЗ-2106.

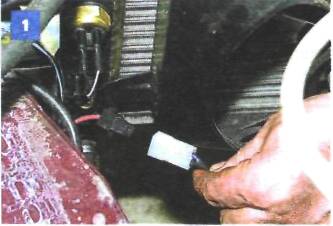

Отсоединяем колодку жгута проводов питания электровентилятора.

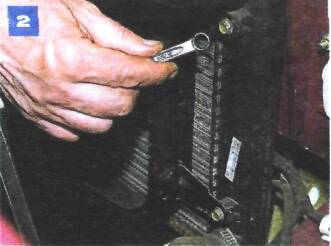

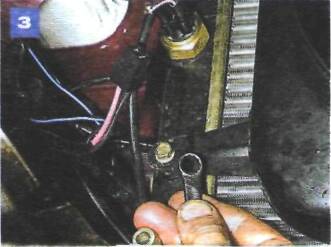

Ключом «на 10» отворачиваем два болта правого крепления кожуха электровентилятора к кронштейнам бачков радиатора (на автомобиле с двигателем УМПО-331 два болта крепления кожуха расположены слева).

Тем же ключом отворачиваем один болт левого крепления кожуха электровентилятора (на автомобиле с двигателем УМПО-331 болт крепления кожуха расположен справа).

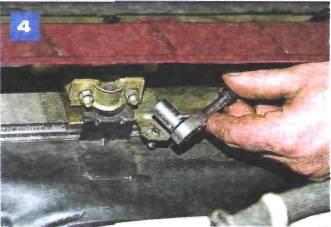

Головкой «на 10» отворачиваем две гайки верхнего крепления кожуха электровентилятора к кронштейну передка кузова.

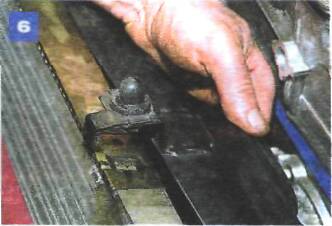

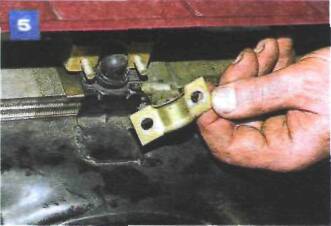

Снимаем пластину крепления.

Эта пластина служит также элементом верхнего крепления радиатора.

Отводим верхнюю часть кожуха от радиатора.

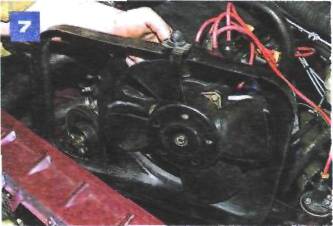

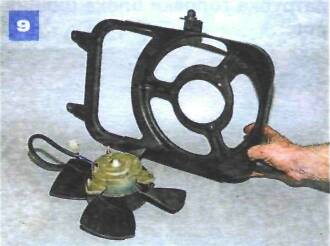

Вынимаем кожух вместе с электровентилятором из моторного отсека, стараясь не повредить пластины радиатора.

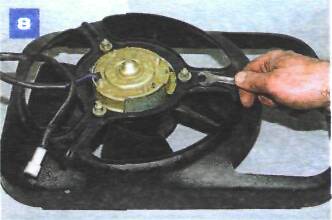

Ключом «на 10» отворачиваем три гайки крепления электродвигателя вентилятора к кожуху.

Вынимаем электродвигатель вентилятора с крыльчаткой из кожуха.

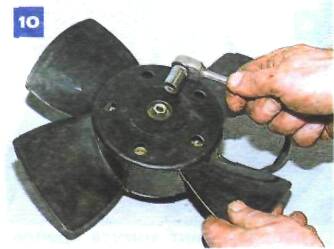

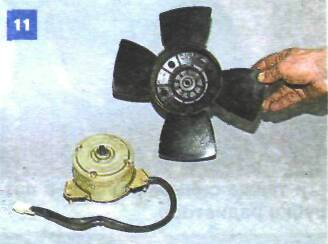

Головкой «на 13» отворачиваем гайку крепления крыльчатки к валу электродвигателя вентилятора.

Снимаем крыльчатку.

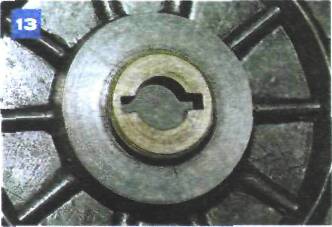

Обратите внимание: при установке крыльчатки штифт вала электродвигателя...

...должен войти в пазы ступицы крыльчатки.

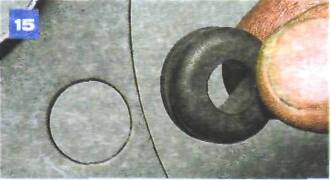

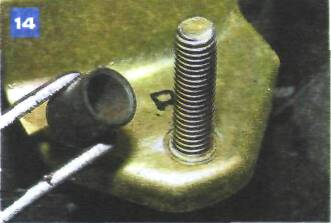

На шпильки электродвигателя надеты металлические втулки, которые при затяжке гаек крепления электродвигателя к кожуху...

...ограничивают деформацию резиновых втулок, установленных в отверстиях кожуха.

Устанавливаем электровентилятор в обратной последовательности.
