4.14. Снятие радиатора на автомобиле с двигателем УМПО-331

Работу выполняем на холодном двигателе.

Сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости на автомобиле с двигателем УМПО-331» ).

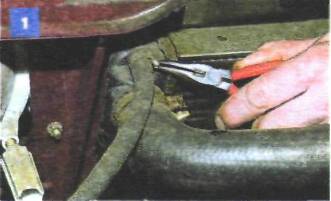

Ослабляем хомут крепления пароотводящей трубки к патрубку радиатора...

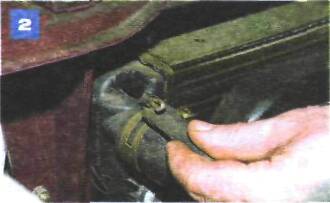

...и осторожно, чтобы не отломить пластмассовый штуцер радиатора, отсоединяем от него трубку.

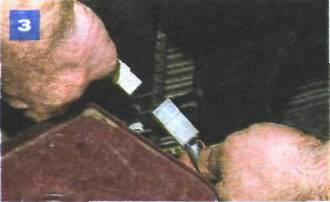

Отсоединяем колодку жгута проводов питания электровентилятора системы охлаждения.

Отсоединяем провода от датчика включения электровентилятора (см. «Снятие датчика включения электровентилятора на автомобиле с двигателем УМПО-331» ). Ослабляем винт хомута крепления верхнего (подводящего) шланга радиатора...

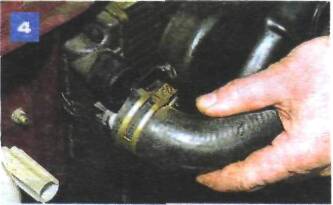

...и снимаем шланг с патрубка радиатора.

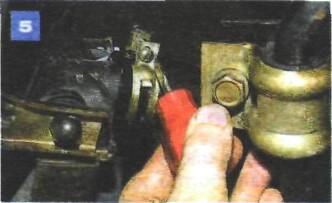

Ослабляем винт хомута крепления нижнего (отводящего) шланга радиатора...

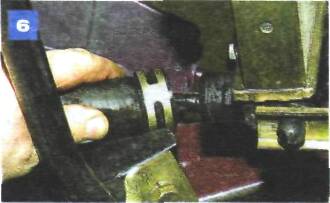

...и также снимаем шланг с патрубка радиатора.

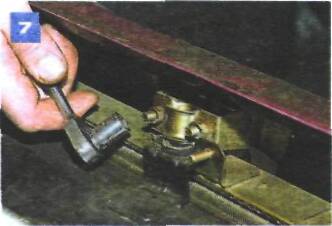

Головкой «на 10» отворачиваем две гайки верхнего крепления кожуха электровентилятора к кронштейну передка кузова.

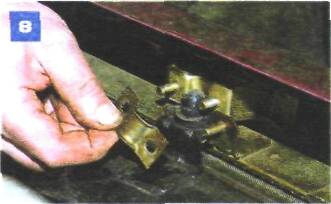

Снимаем пластину крепления.

Эта пластина служит также элементом верхнего крепления радиатора.

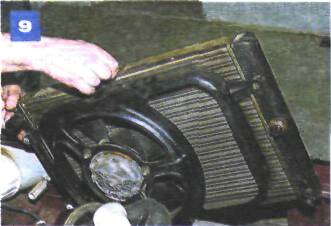

Вынимаем радиатор вместе с электровентилятором и его кожухом.

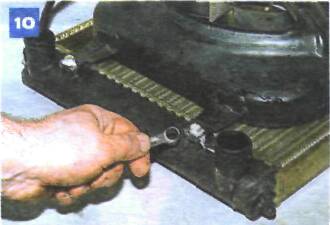

Накидным ключом «на 10» отворачиваем болты крепления кожуха электровентилятора к кронштейнам бачков радиатора: два слева...

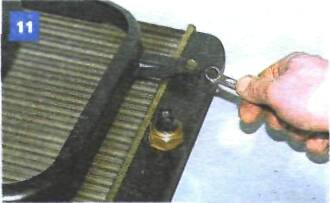

...и один справа.

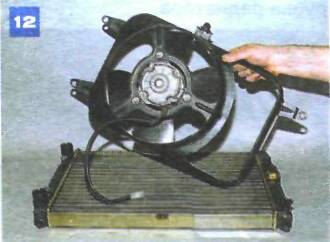

Снимаем кожух в сборе с электровентилятором.

Устанавливаем радиатор в обратной последовательности, стараясь не повредить его пластины о детали двигателя и кузова. Заправляем систему охлаждающей жидкостью.
