4.17. Снятие крышки в сборе насоса охлаждающей жидкости на автомобиле с двигателем ВАЗ-2106

Работу выполняем на холодном двигателе.

Сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости на автомобиле с двигателем ВАЗ-2106» ).

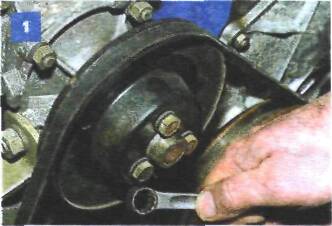

Пока ремень привода насоса охлаждающей жидкости натянут,...

...накидным ключом «на 13» ослабляем три болта крепления шкива привода к фланцу вала насоса охлаждающей жидкости.

Снимаем ремень (см. «Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости на автомобиле с двигателем ВАЗ-2106» ) и окончательно отворачиваем болты крепления шкива.

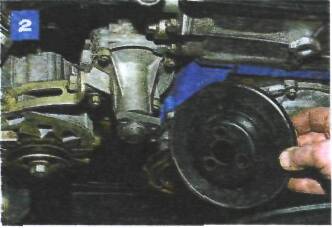

Снимаем шкив.

Накидным ключом «на 17» отворачиваем гайку крепления установочной планки генератора к крышке насоса охлаждающей жидкости.

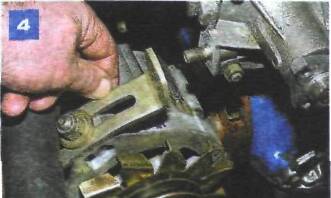

Отводим генератор от двигателя, снимая натяжную планку со шпильки крышки насоса.

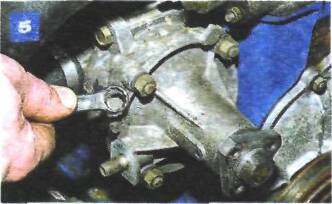

Накидным ключом «на 13» отворачиваем четыре гайки крепления крышки насоса охлаждающей жидкости к корпусу.

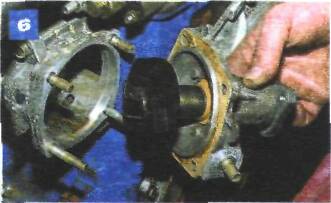

Снимаем крышку в сборе с валиком и крыльчаткой.

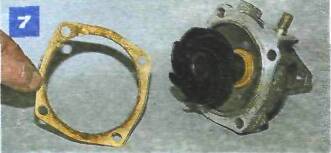

Соединение крышки насоса с корпусом уплотнено прокладкой.

Устанавливаем крышку насоса в сборе в обратной последовательности.

Снятие корпуса насоса охлаждающей жидкости показано в подразделе «Разборка и сборка двигателя» .
