5.1.24. Датчик ускорения APS

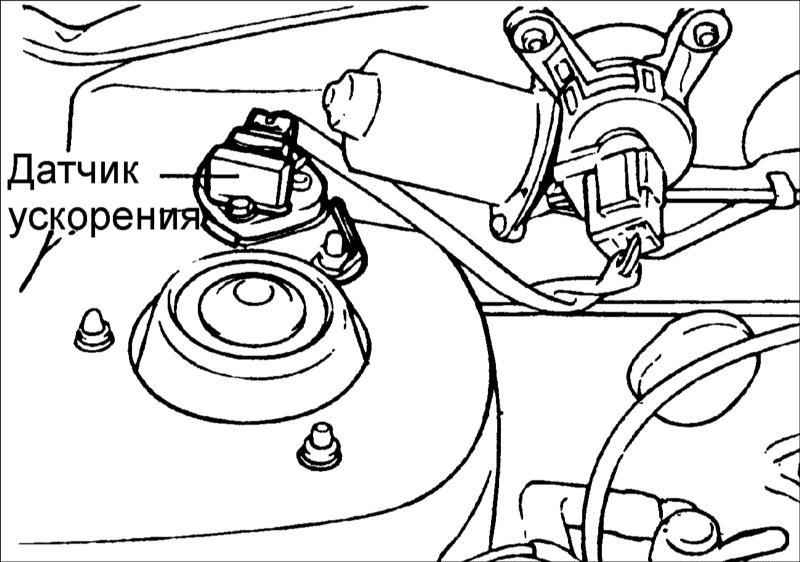

Датчик ускорения используется для приблизительного определения дорожных условий. Сигнал датчика используется блоком управления двигателем для обнаружения неправомерных пропусков зажигания.

Проверка

Вольтметром проверьте выходное напряжение датчика ускорения.

Выходное напряжение:

– на холостом ходу: 2,3–2,7 В
– при движении: 1,5–3,5 В
