5.1.21. Главное реле MFI

При включении зажигания напряжение аккумуляторной батареи подается к блоку управления двигателем, топливным форсункам, измерителю расхода воздуха и т.д., при этом также подается напряжение на обмотку главного реле, которое, замыкая на «массу», включает элементы топливной системы.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

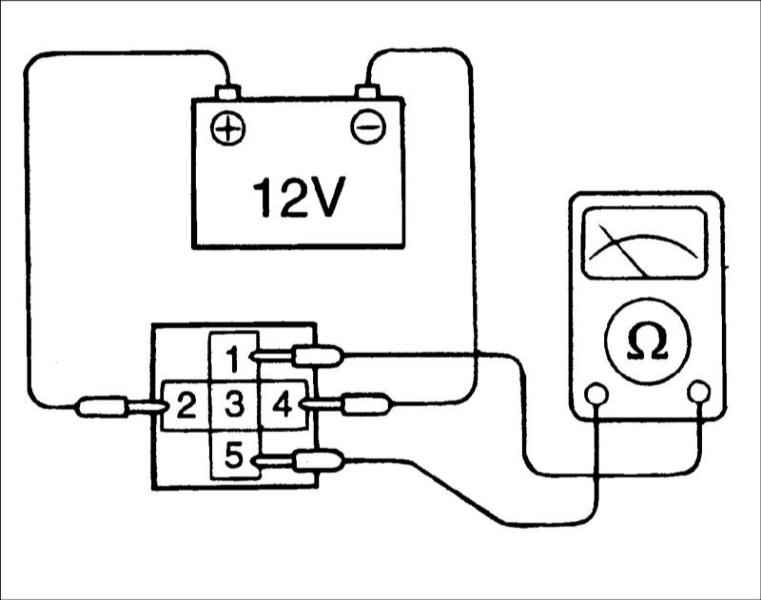

Проверьте проводимость между контактами 5 ( ) и 1 (–) реле.

Обмотка реле (между контактами 5 и 1)	Проводимость
Обмотка включена	Нет
Обмотка выключена	Да

Если реле неисправно, замените его.

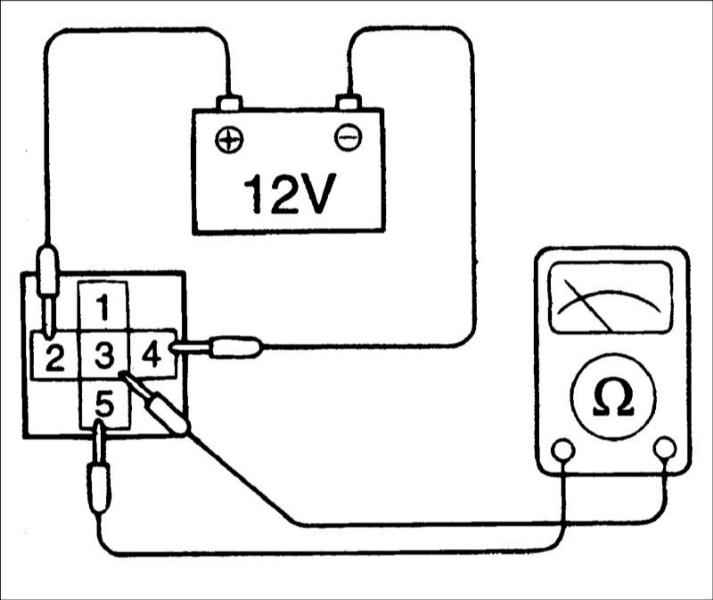

Обмотка реле (между контактами 5 и 3)	Проводимость
Обмотка выключена	Нет
Обмотка включена	Да
