18.33. Ремни безопасности

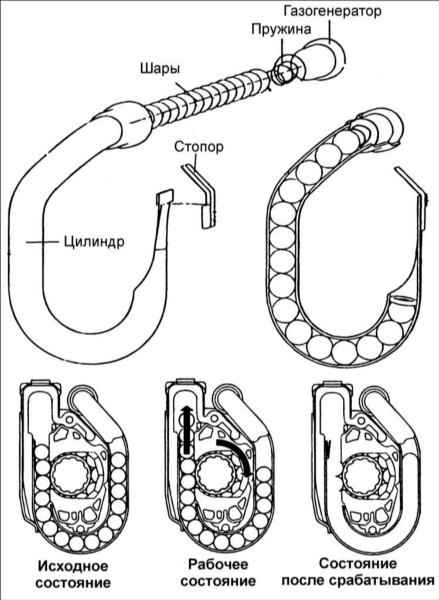

Преднатяжитель ремня безопасности

Когда автомобиль попадает в аварию под определенным углом по отношению к фронтальному удару, газогенератор воспламеняется сигналом от блока SRSCM.

Газ, выходящий из газогенератора вызовет перемещение поршня в цилиндре с зубчатой передачей преднатяжителя.
Зубчатая передача вращает шестерню поршня, а сателлит вращает планетарные шестерни.

В результате этого ремень натягивается за счет вращения барабана. Поэтому, ремень с преднатяжителем снижает тяжесть травмирования водителя и переднего пассажира за счет предварительного натяжения ремня. Это препятствует перемещению водителя и переднего пассажира вперед и исключает удар о рулевое колесо или панель приборов.

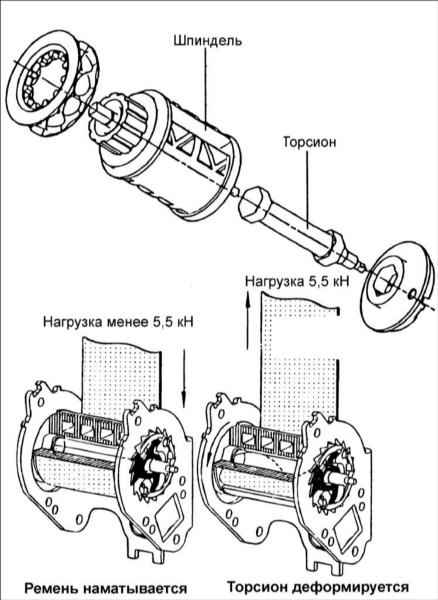

Ограничитель нагрузки от ремней безопасности

Ограничитель нагрузки предназначен для уменьшения силы удара водителя и переднего пассажира о пристегнутые ремни безопасности в течение столкновения. Если сила столкновения достигает некоторой величины, торсион предварительно натянутых ремней безопасности деформируется и незначительно отпускает ремень безопасности, уменьшая силу удара.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

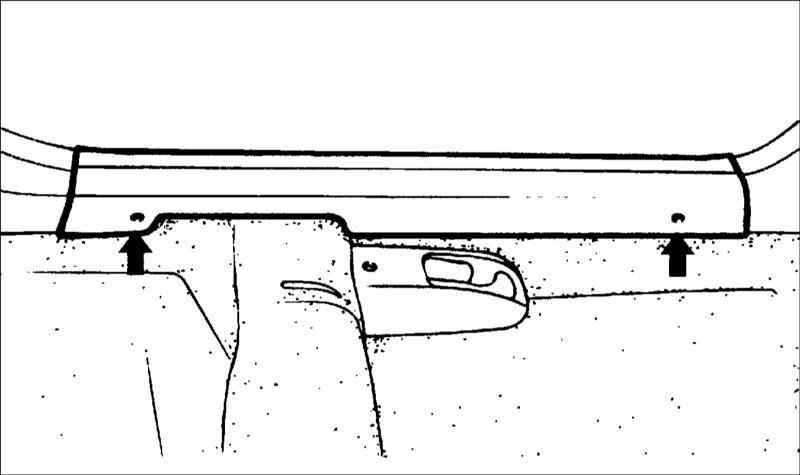

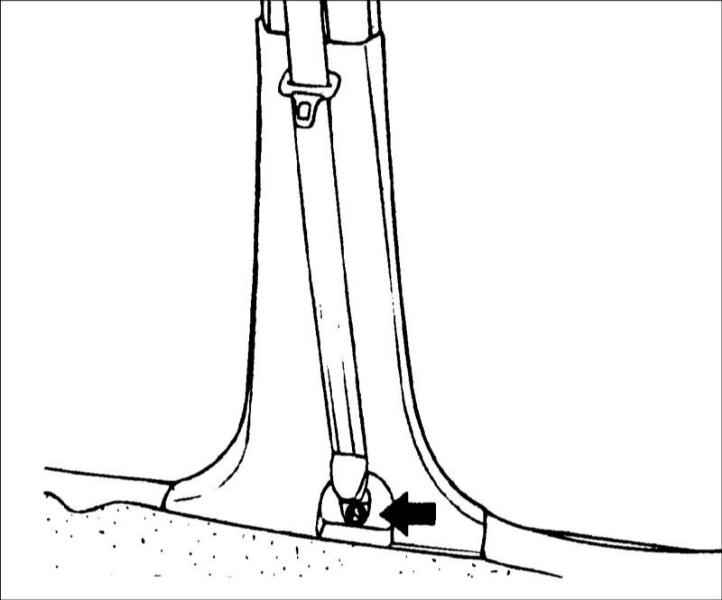

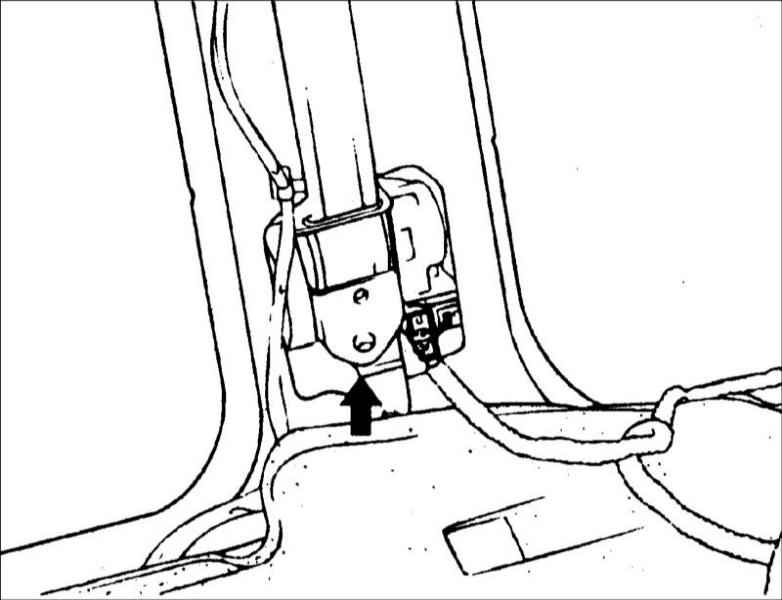

Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Перед обслуживанием системы подушек безопасности убедитесь, что прошло не менее 30 с после выключения зажигания и отсоединения провода от отрицательной клеммы аккумуляторной батареи. Выверните винты крепления накладки порога. Выверните болт нижнего крепления переднего ремня безопасности и лезвием плоской отвертки поднимите вверх и снимите обивку средней стойки. Выверните болт верхнего крепления переднего ремня безопасности. Выверните болт крепления натяжителя переднего ремня безопасности и снимите ремень с автомобиля.

Не разбирайте и не ремонтируйте модуль преднатяжителя ремня безопасности. Не роняйте модуль преднатяжителя ремня безопасности и не допускайте его контакта с водой, смазкой и т.д. Если обнаружены вмятины, трещины, деформация или коррозия, заменяйте модуль. Не подвергайте модуль преднатяжителя ремня безопасности воздействию температур выше 93°С. Модуль преднатяжителя ремня безопасности срабатывает только один раз. При утилизации сработавшего модуля пользуйтесь защитными очками и перчатками.
