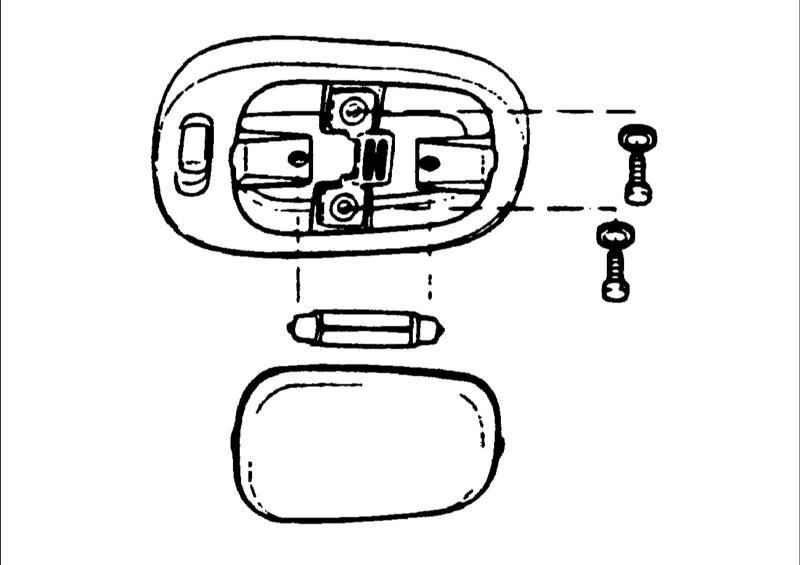

18.28. Лампа освещения салона

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Лезвием плоской отвертки снимите линзу лампы светильника.

Выверните винты и снимите держатель ламп.

Отсоедините разъем от жгута проводов крыши.
Установка проводится в последовательности, обратной снятию.
