17.26. Проверка реле

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Снимите крышку блока реле, расположенного в моторном отсеке.
Снимите реле из блока реле.
Проверьте проводимость между контактами реле.

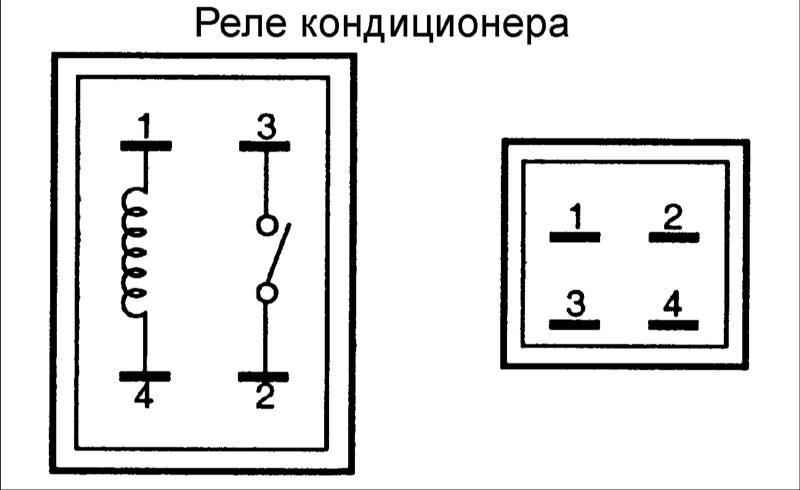

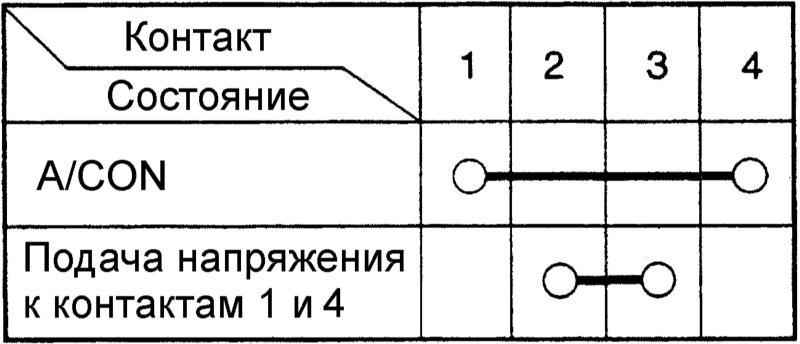

Проверка реле системы кондиционирования воздуха

Если проводимость отличается от требуемой, замените реле.

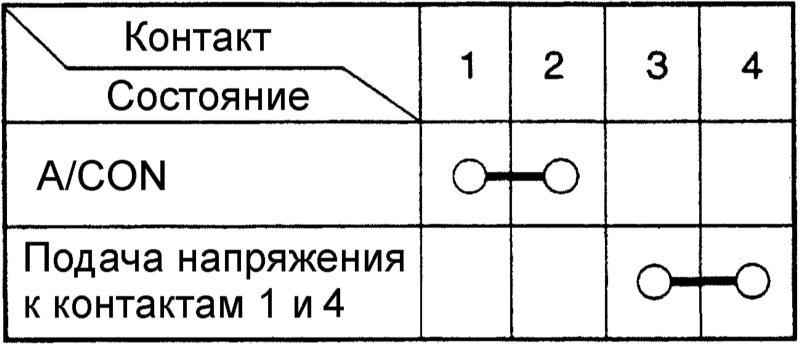

Проверка реле вентилятора конденсатора

Если проводимость отличается от требуемой, замените реле.
