17.23. Воздушный фильтр

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

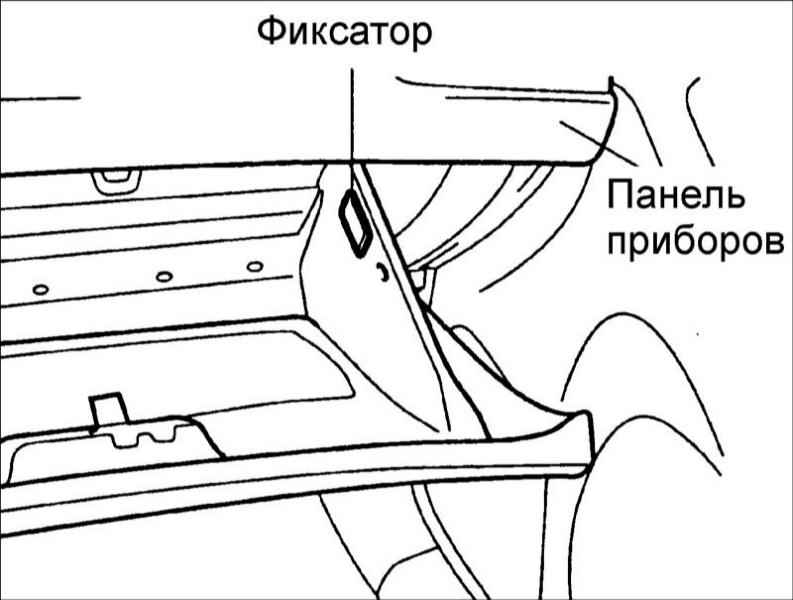

Откройте вещевой ящик, нажмите фиксатор и полностью опустите вещевой ящик.

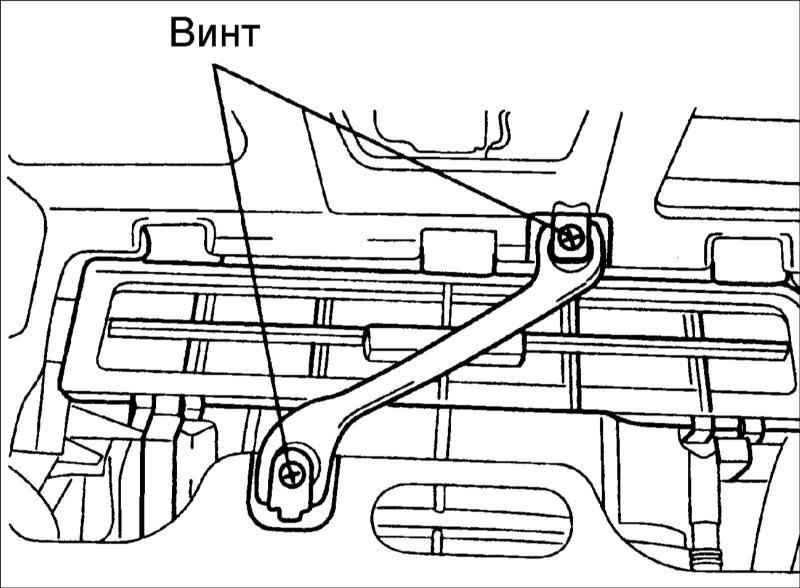

Выверните винты.

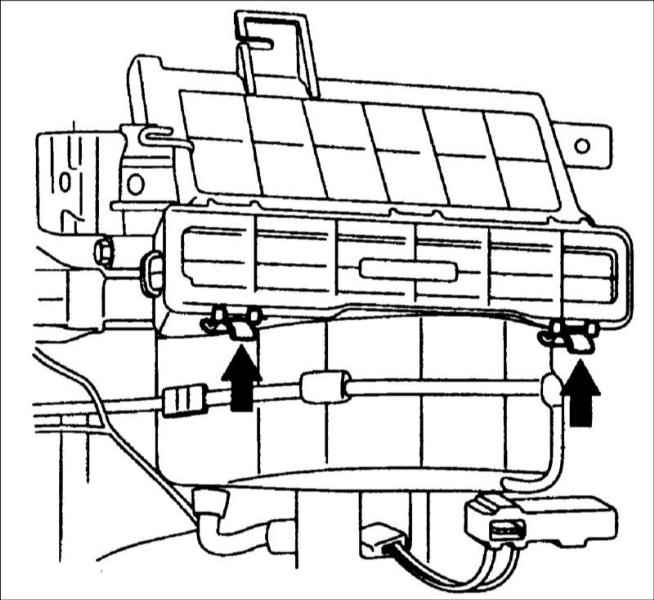

Нажмите на фиксаторы крепления боковой крышки воздушного фильтра системы кондиционирования и снимите крышку.

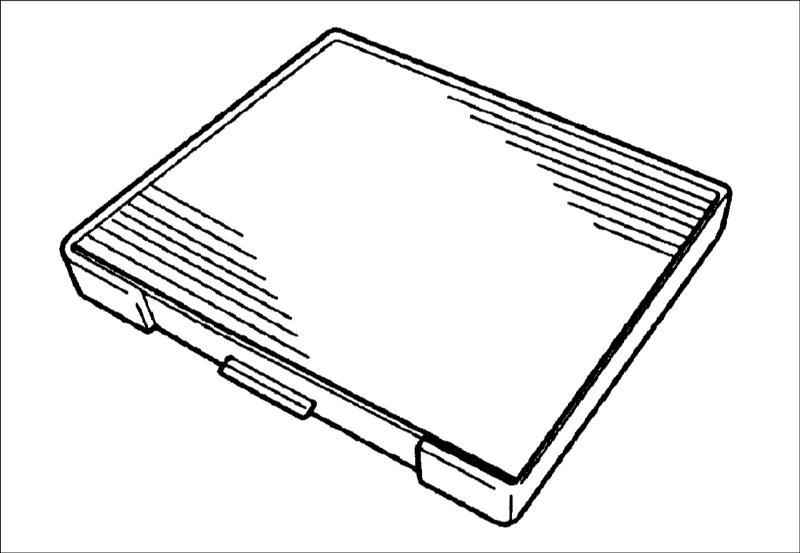

Снимите крышку фильтра.

Установка

Установка проводится в последовательности, обратной снятию.
