17.10. Зарядка системы кондиционирования воздуха

Зарядку системы кондиционирования воздуха необходимо проводить хладагентом в газообразном состоянии через сторону с низким давлением. Когда охлаждающий контейнер помещен с правой стороны, хладагент войдет в систему как пар.

ПОРЯДОК ВЫПОЛНЕНИЯ

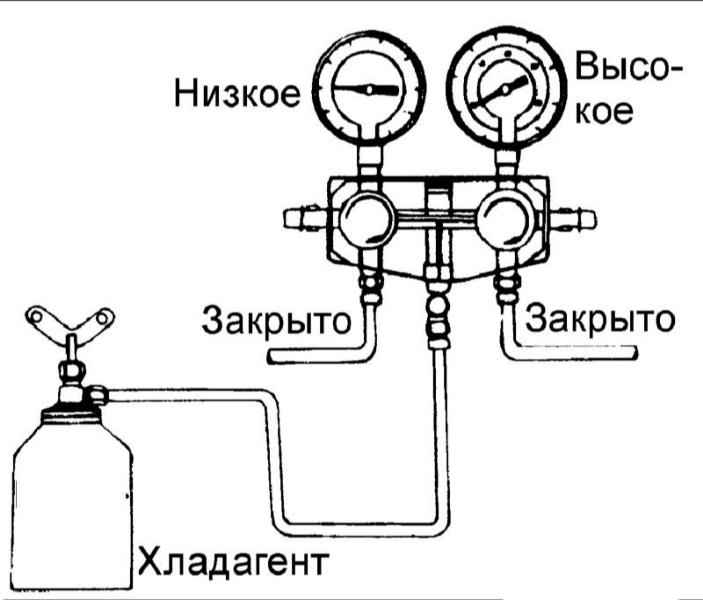

Подсоедините выпускной клапан к баллону с хладагентом.

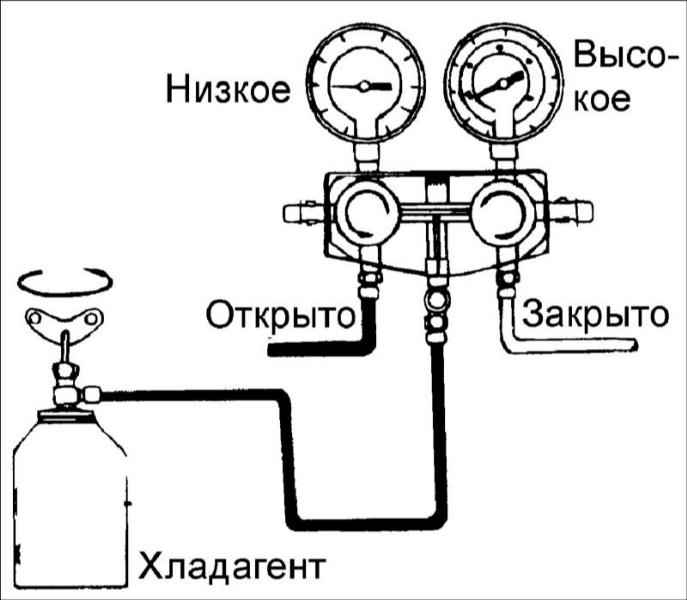

Откройте клапан низкого давления и отрегулируйте его так, чтобы манометр низкого давления показывал давление не более 412 кПа.

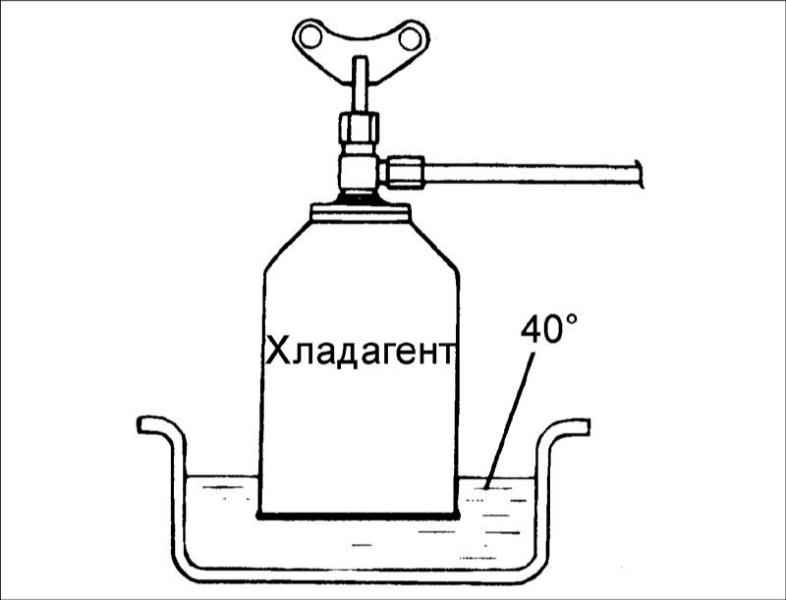

Поместите контейнер с хладагентом в воду, нагретую до температуры не более 40°C, чтобы поддержать давление пара в контейнере немного выше, чем давление пара в системе.

Запустите двигатель в режиме ускоренного холостого хода и включите кондиционер.

Убедитесь, что поддерживаете контейнерную стойку, чтобы препятствовать попаданию жидкого хладагента через сторону с низким давлением, так как при этом возможно повреждение компрессора кондиционера.

Зарядите систему точно установленным количеством хладагента и закройте нагнетательный клапан. Количество хладагента: 600±25 г. Когда скорость зарядки уменьшится, поместите контейнер с хладагентом в воду, нагретую до температуры не более 40°C.

При любых обстоятельствах хладагент не может быть нагрет в воде выше температуре 52°C (126°F).
