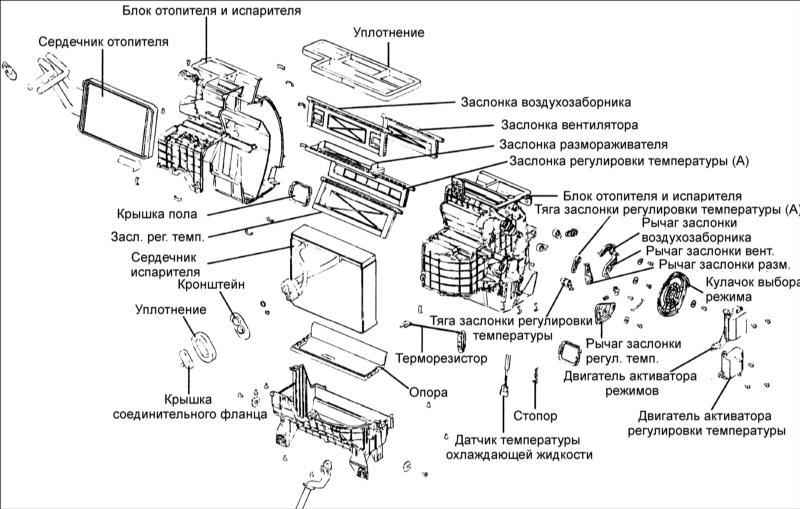

17.21. Блок отопления и вентиляции

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

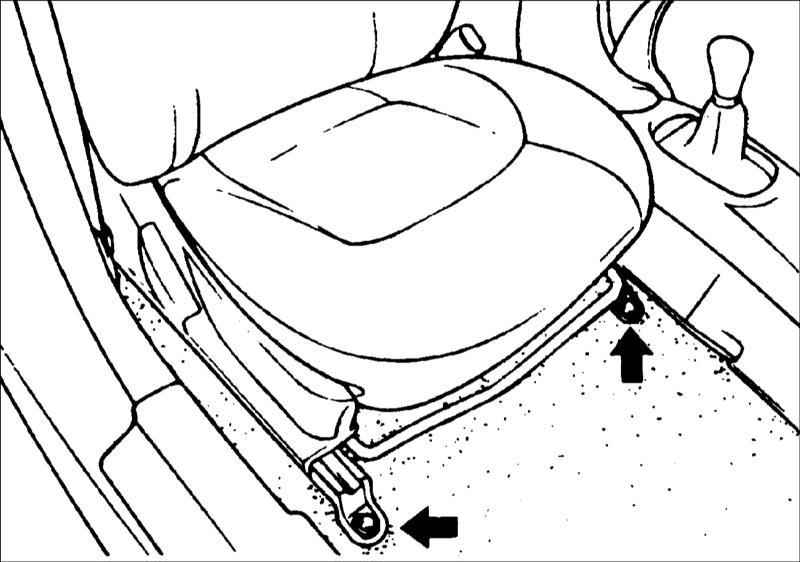

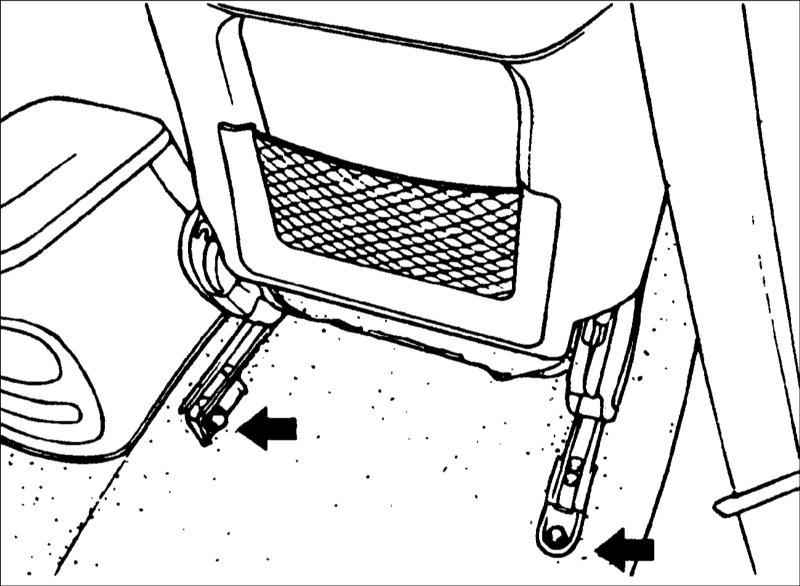

  1. Отсоедините от передних сидений электрические разъемы и снимите сидения.

При снятии передних сидений не повредите обивку салона автомобиля.

  1. После снятия ручки с рычага переключения передач, лезвием плоской отвертки снимите верхнюю крышку консоли.

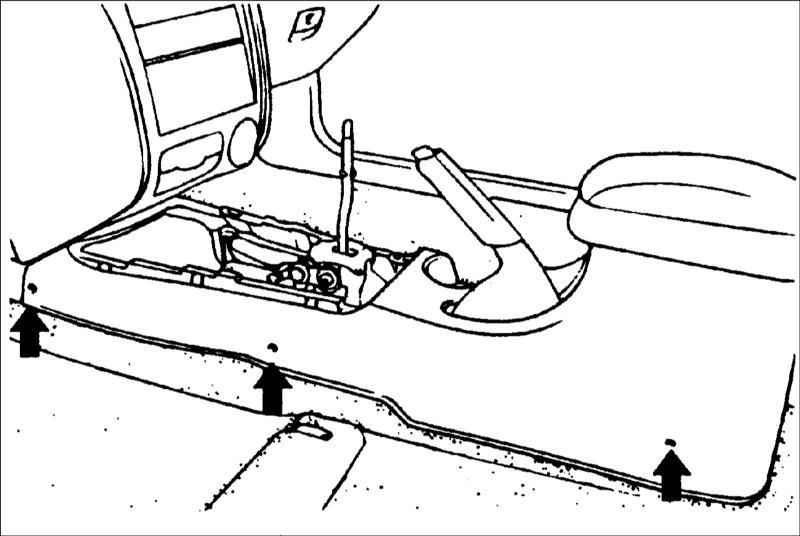

  1. Выверните винты и снимите консоль пола.

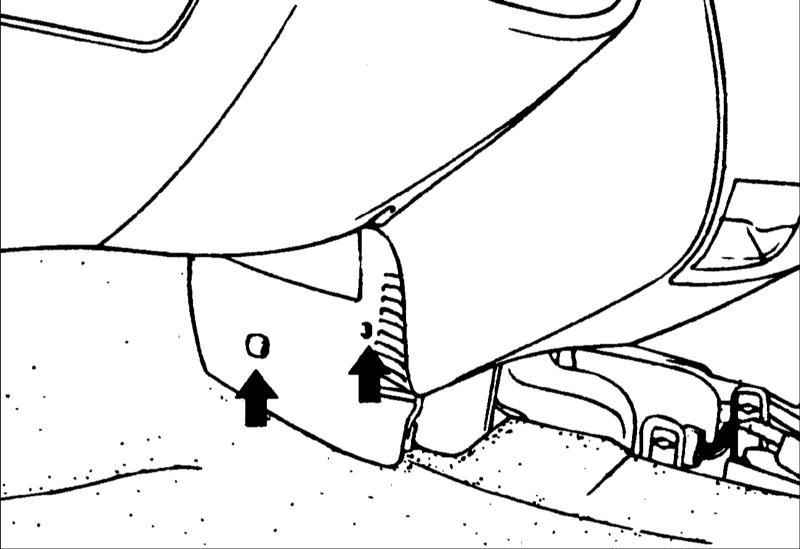

  1. Снимите боковые крышки с консоли пола.

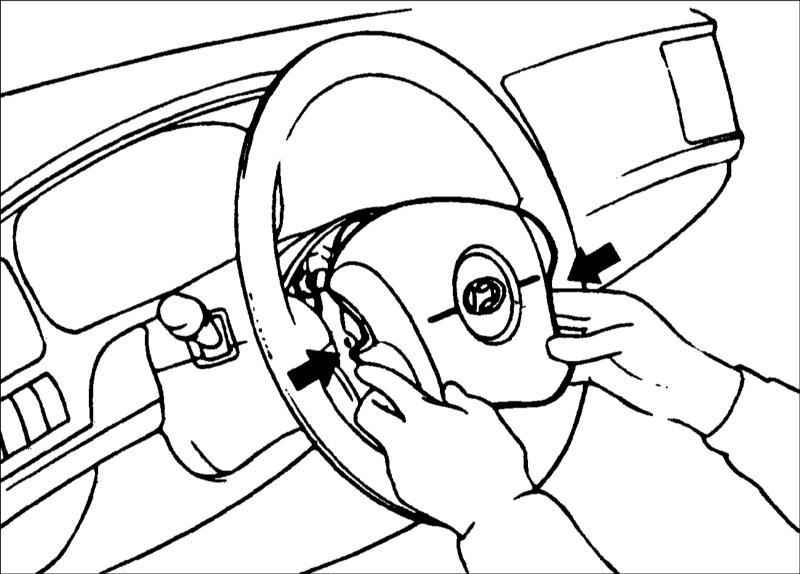

  1. Снимите подушку безопасности водителя.

Для снятия подушки безопасности смотрите соответствующее описание.

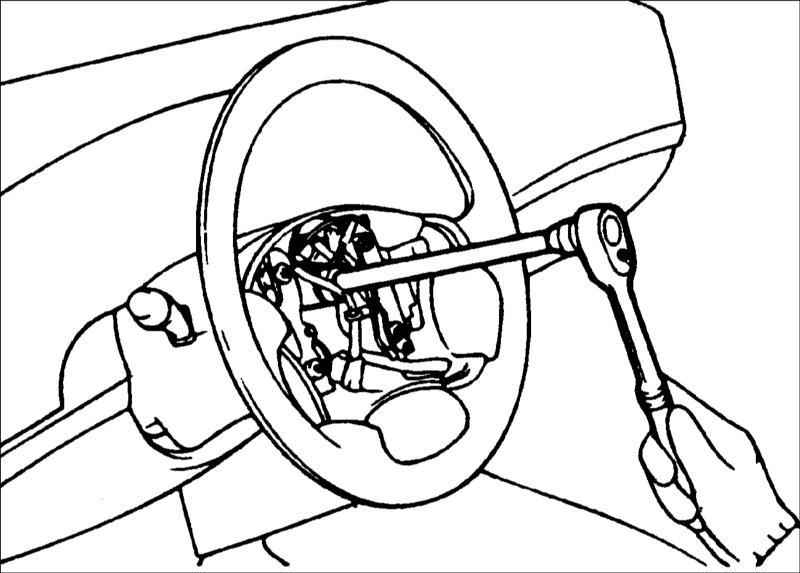

  1. Снимите рулевое колесо.

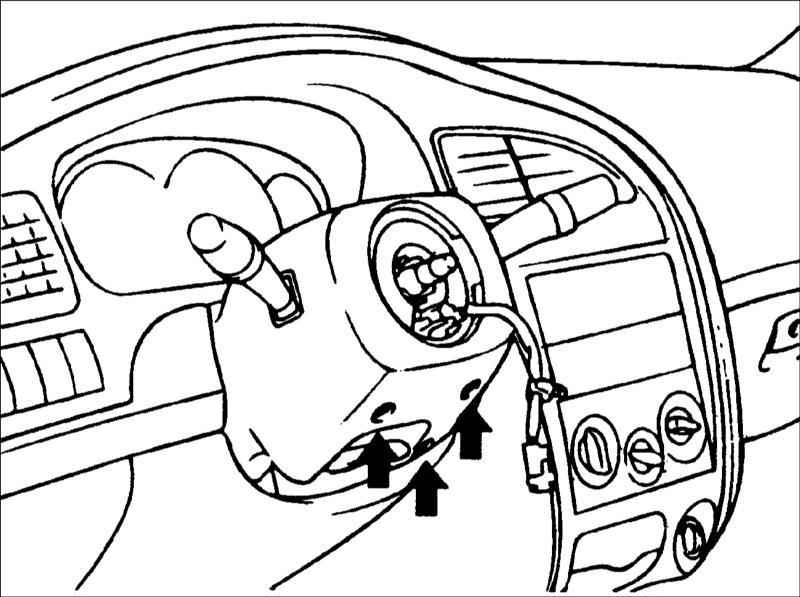

  1. Выверните винты крепления нижнего кожуха рулевой колонки и снимите его.

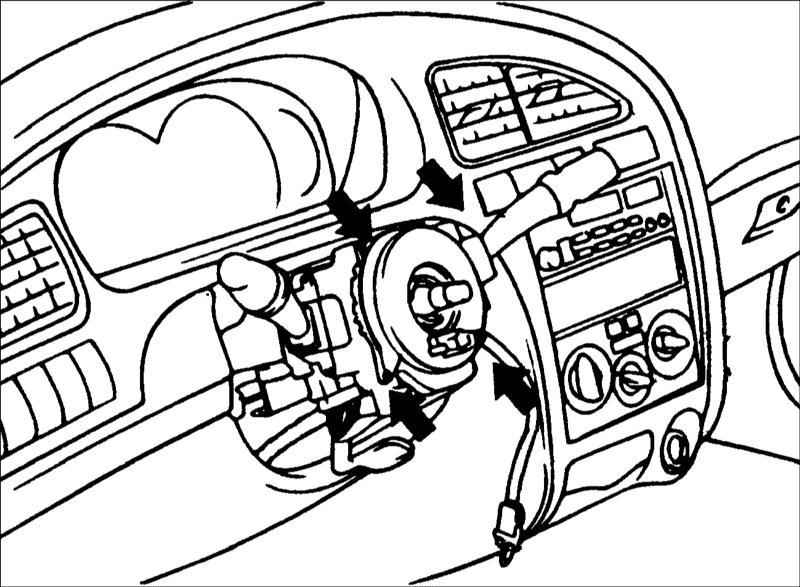

  1. Снимите спиральную пружину подушки безопасности водителя.

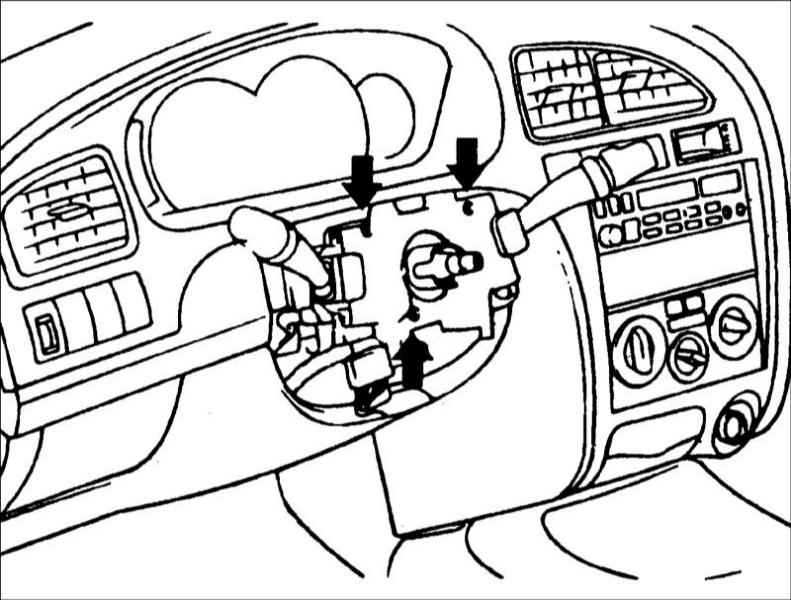

  1. Отсоедините разъем и снимите многофункциональный переключатель.

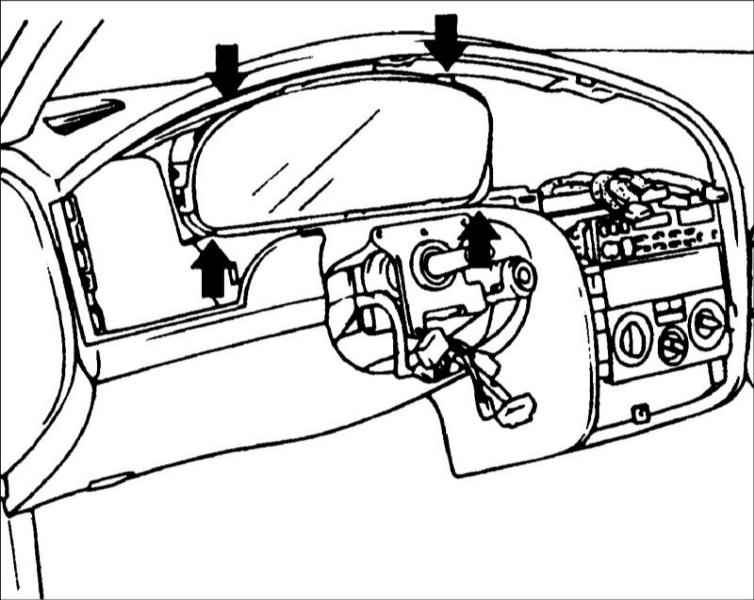

  1. Выверните винты крепления комбинации приборов.

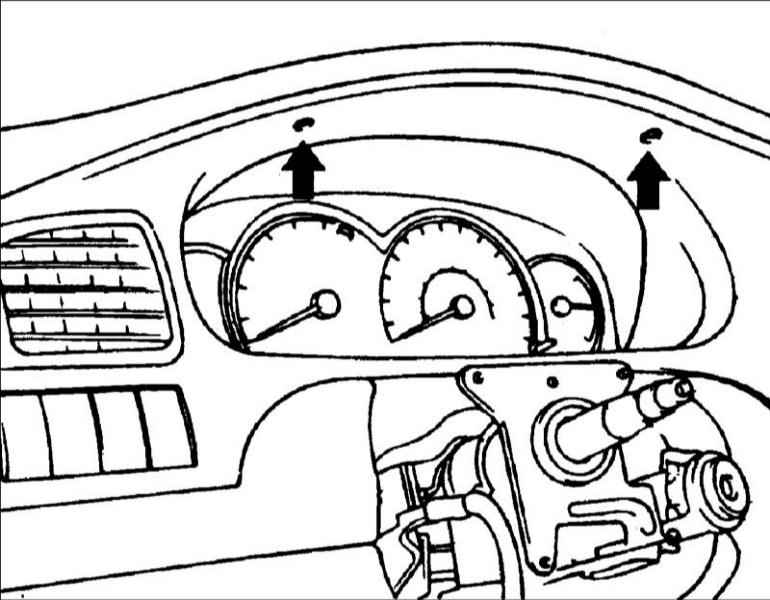

  1. Снимите пепельницу, затем выверните винты крепления комбинации приборов и снимите ее.
  1. Отсоедините разъемы от комбинации приборов.
  1. Снимите комбинацию приборов.

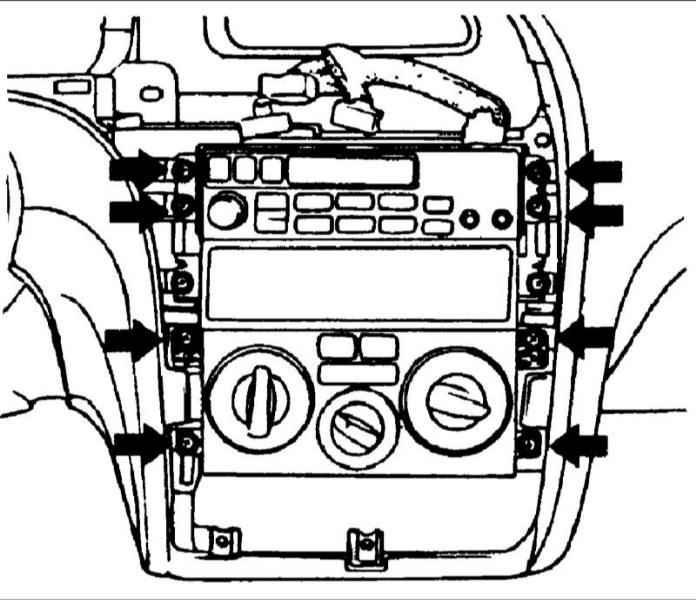

  1. Снимите радиоприемник и панель управления кондиционером.

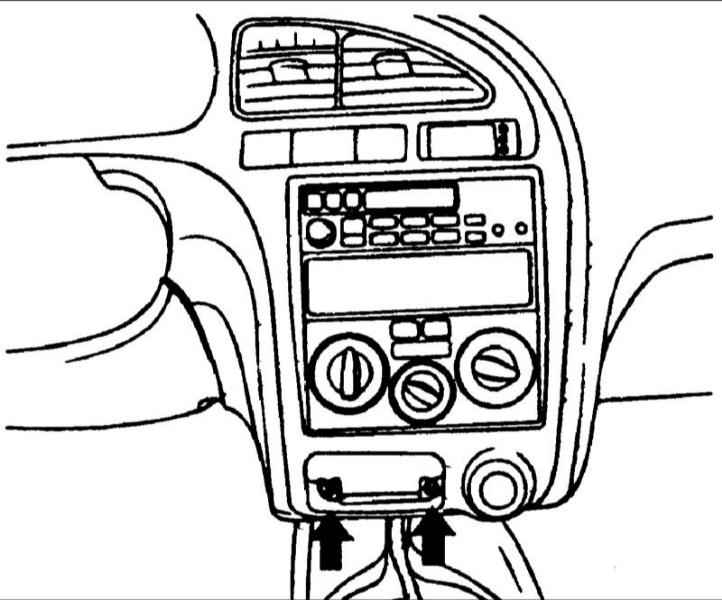

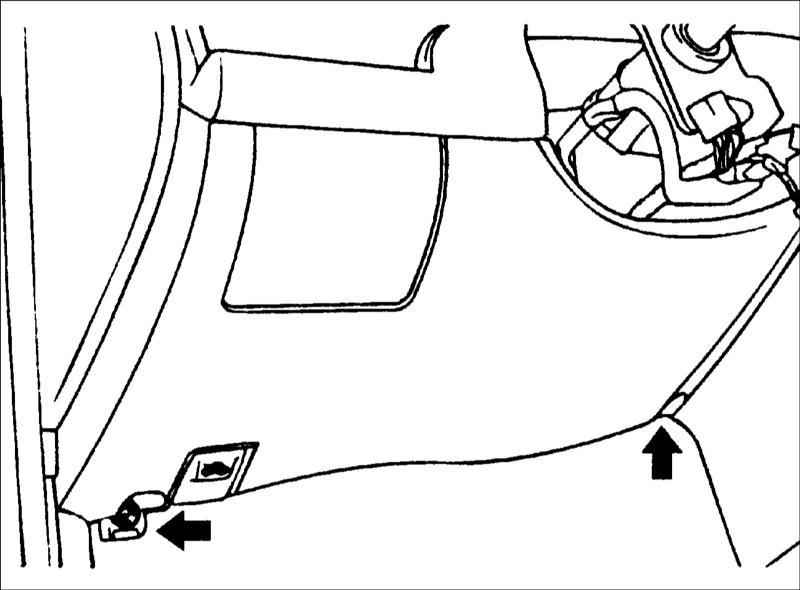

  1. Выверните винты крепления нижней декоративной панели, расположенной под панелью приборов.

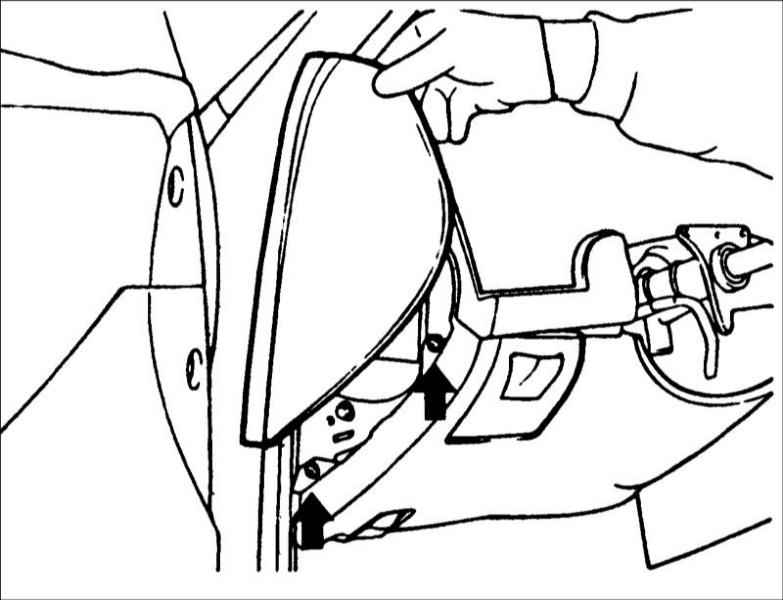

  1. Выверните винты крепления боковой декоративной панели и снимите ее с панели приборов.

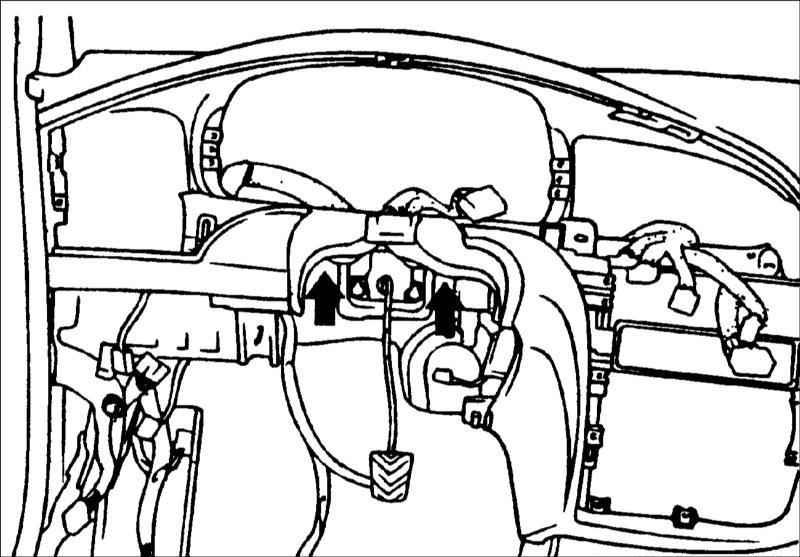

  1. Снимите кронштейн поддержки панели приборов со стороны водителя.

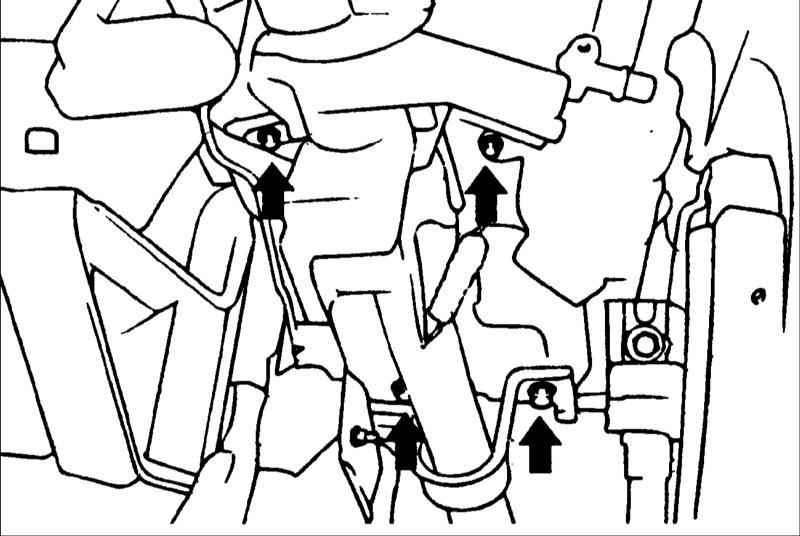

  1. Выверните болты крепления рулевой колонки и снимите ее.

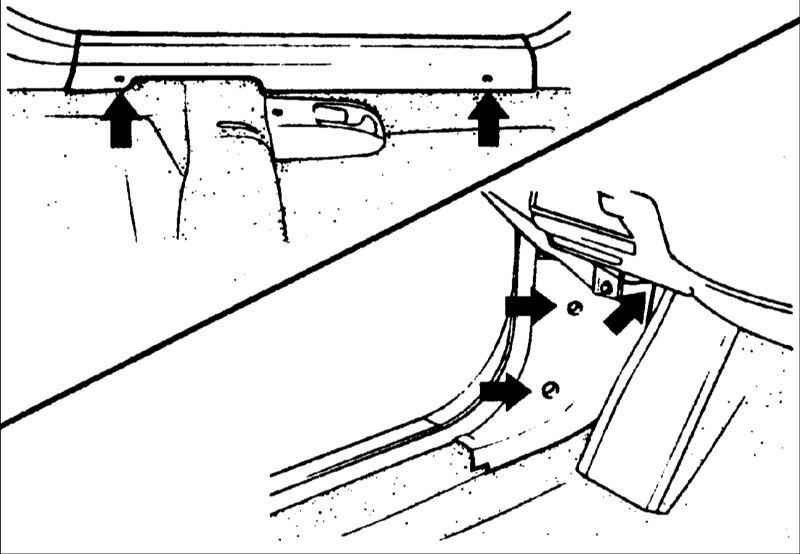

  1. Снимите обивку с передней двери и нижнюю отделку передней стойки.

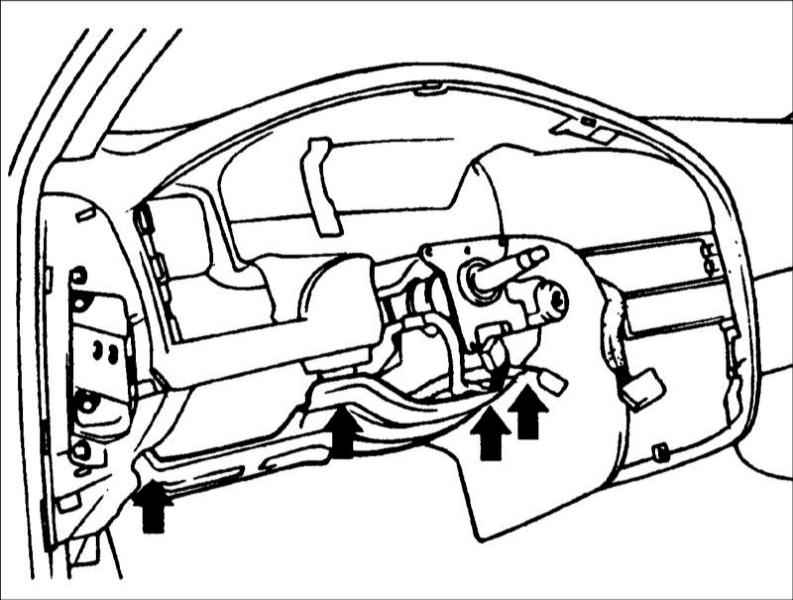

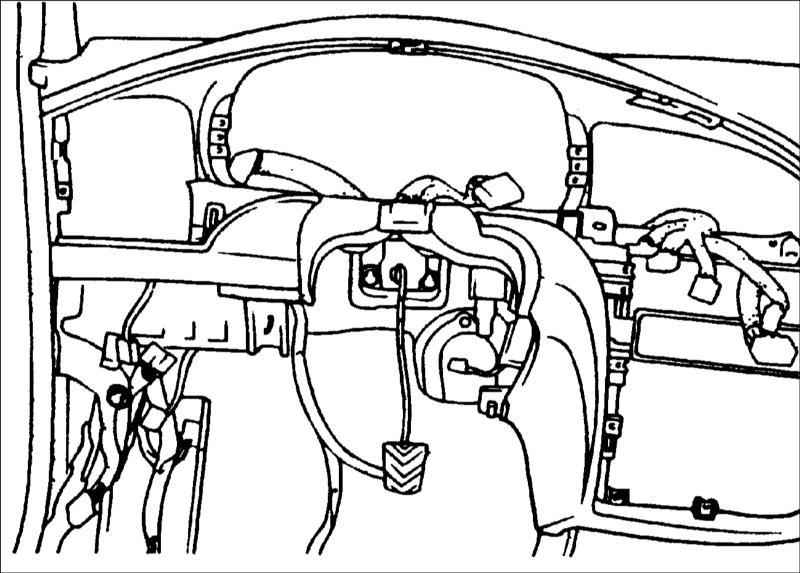

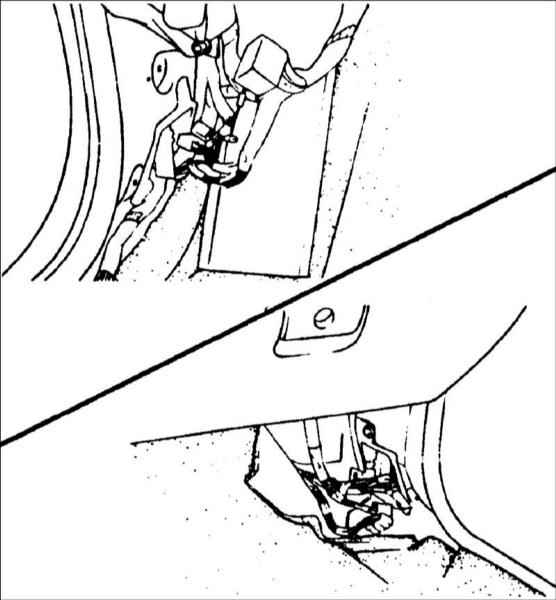

  1. Отсоедините разъемы от панели приборов.

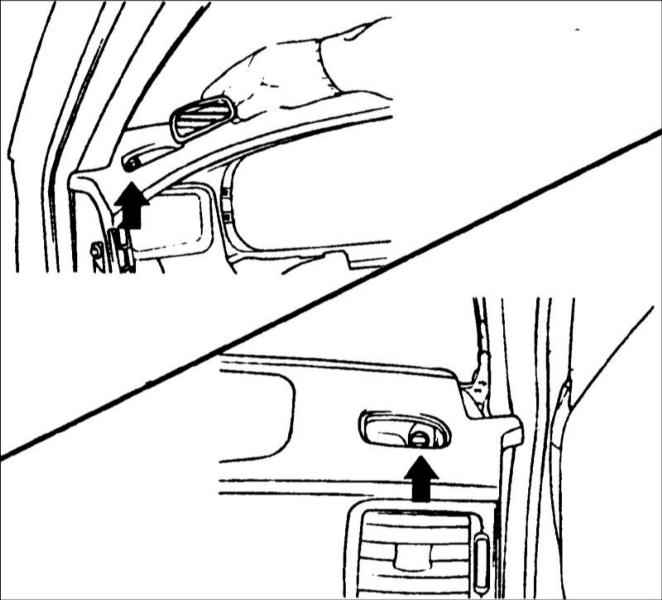

  1. Снимите решетку отопителя и выверните болты крепления панели приборов.

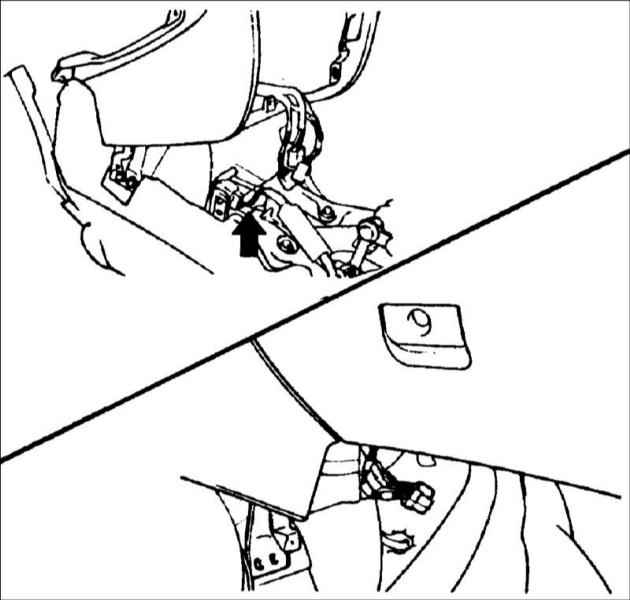

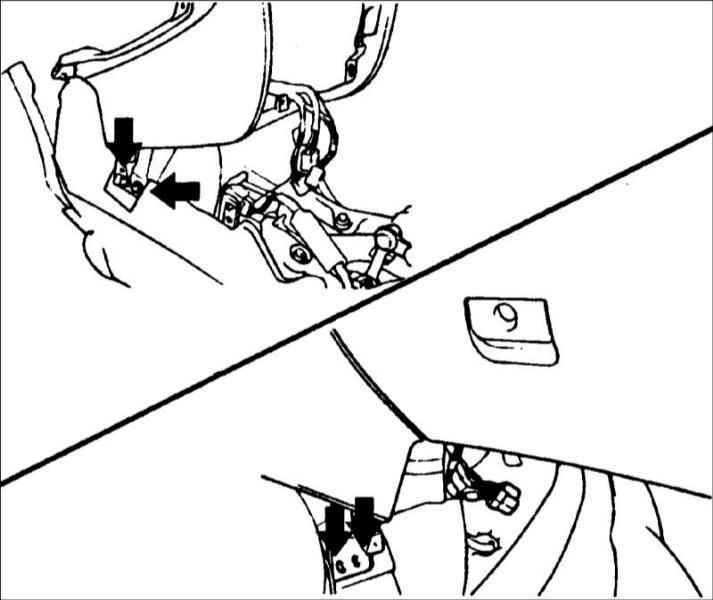

  1. Снимите боковые крышки с нижней части панели приборов и выверните болты крепления панели приборов.

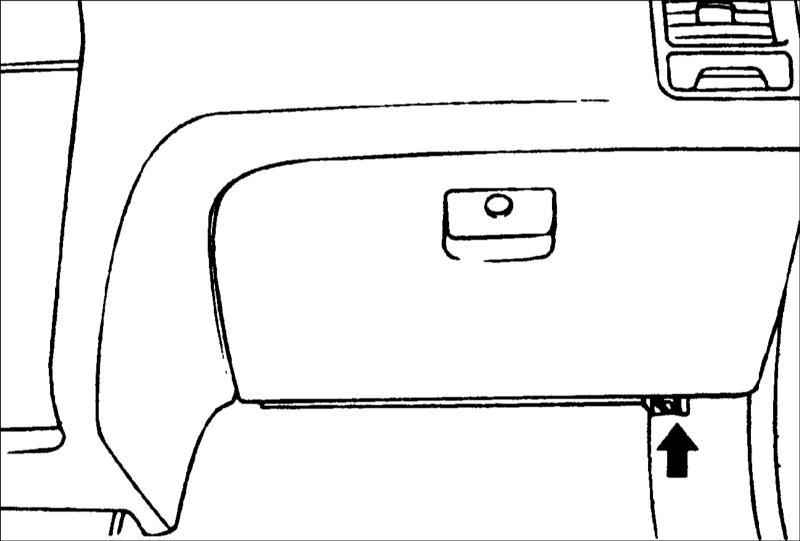

  1. Выверните болты крепления панели приборов к центральному кронштейну и вещевому ящику.
  1. Выверните остальные болты крепления панели приборов.

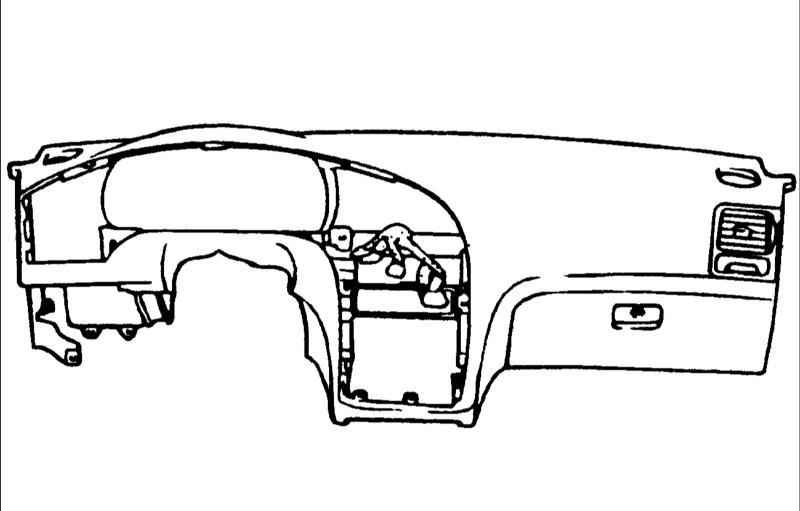

  1. Снимите панель приборов.
  1. Выверните гайку крепления испарителя.
  2. Снимите блок испарителя.
  3. Выверните гайки крепления передней поперечины моторного отсека и снимите ее.
  4. Выверните гайки крепления отопителя.
  5. Снимите блок отопителя.

Установка

Установка проводится в последовательности, обратной снятию, с учетом надежного подсоединения всех разъемов.
