4.2.4. Снятие и установка крышки головки цилиндров

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

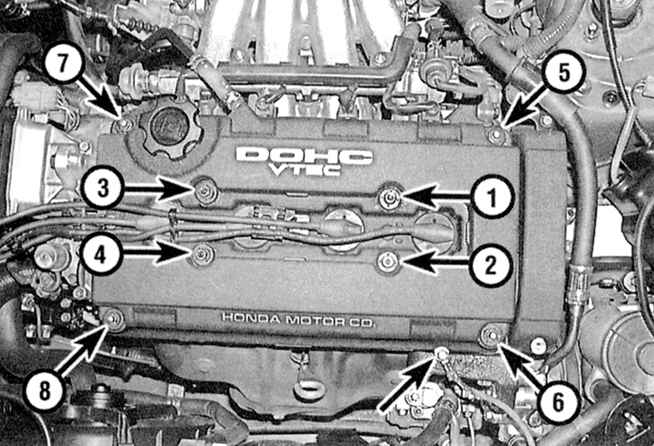

1. Отсоедините отрицательный провод от батареи. Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие! 2. Снимите с головки цилиндров крышку распределителя зажигания с подсоединенными к ней ВВ проводами. Отсоедините провода от своих клемм на головке цилиндров и ее крышке (см. Главу Текущее обслуживание). Не забудьте промаркировать провода во избежание нарушения порядка зажигания при сборке. 3. Промаркируйте и отсоедините от корпуса дросселя и крышки головки цилиндров все мешающие выполнению процедуры провода и шланги. 4. Тщательно протрите крышку во избежание попадания мусора в головку цилиндров/сборку клапанного механизма. 5. Выверните болты крепления крышки головки цилиндров – действуйте в порядке, обратном указанному на снимке (см. иллюстрацию ниже). 6. Аккуратно снимите крышку вместе с уплотнительной прокладкой. Если прокладка подлипла к сопрягаемой поверхности головки, обстучите крышку молотком с мягким бойком с целью разрушения слоя герметика. Ни в коем случае не предпринимайте попыток отделить крышку путем поддевания ее рычагом, введенным между сопрягаемыми поверхностями.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отделите старую прокладку, затем тщательно зачистите сопрягаемые поверхности головки цилиндров и ее крышки. Соскоблив следы старого герметика и фрагменты прокладки, протрите поверхности смоченной в ацетоне ветошью. 2. Проверьте состояние изолирующих проходных втулок и резиновых уплотнителей, установленных в свечные ниши. Дефектные компоненты замените. Перед установкой крышки удостоверьтесь в наличии на своих местах резиновых уплотнителей свечей. 3. Наложите немного герметика RTV на углы, где сопрягаемая поверхность головки соприкасается со сборкой коромысел. Обождите около пяти минут, дожидаясь момента начала полимеризации герметика. Удостоверьтесь, что верхний слой герметика слегка затвердел, лишь после этого приступайте к установке крышки (в условиях повышенной влажности полимеризация герметика может начаться с небольшой задержкой). 4. Заправьте новую литую прокладку в канавку, идущую по периметру крышки и прижмите крышку к головке. Установите изолирующие проходные втулки, наверните гайки и затяните их в указанном порядке (см. сопроводительную иллюстрацию) с требуемым усилием (см. Спецификации). 4. Дальнейшая установка производится в порядке, обратном порядку снятия.
