2.4.26. Проверка силового реле (N22A)

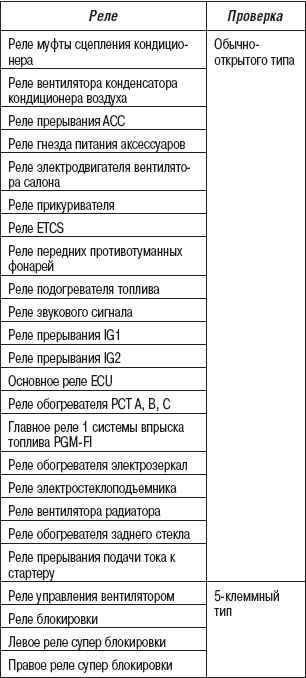

С помощью этой таблицы определите тип реле и проведите назначенную для него проверку.

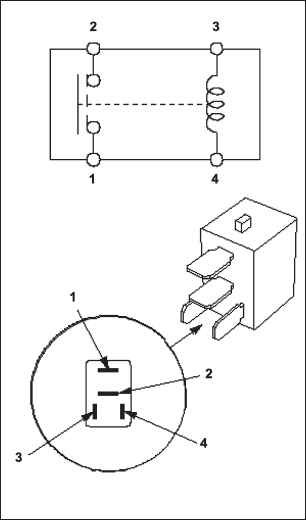

Обычно-открытого типа

Проверьте соединение между клеммами.

• Должно быть соединение между клеммами № 1 и № 2, если питание и «масса» подведены к клеммам № 3 и № 4, соответственно.

• Соединения между клеммами № 1 и № 2 не должно быть, если отсоединить питание.

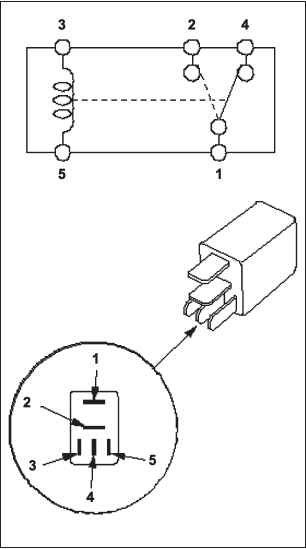

5-клеммный тип

Проверьте соединение между клеммами.

• Должно быть соединение между клеммами № 1 и № 2, если питание и «масса» подведены к клеммам № 3 и № 5, соответственно.

• Соединение должно быть между клеммами № 1 и № 4, если отсоединить питание.
