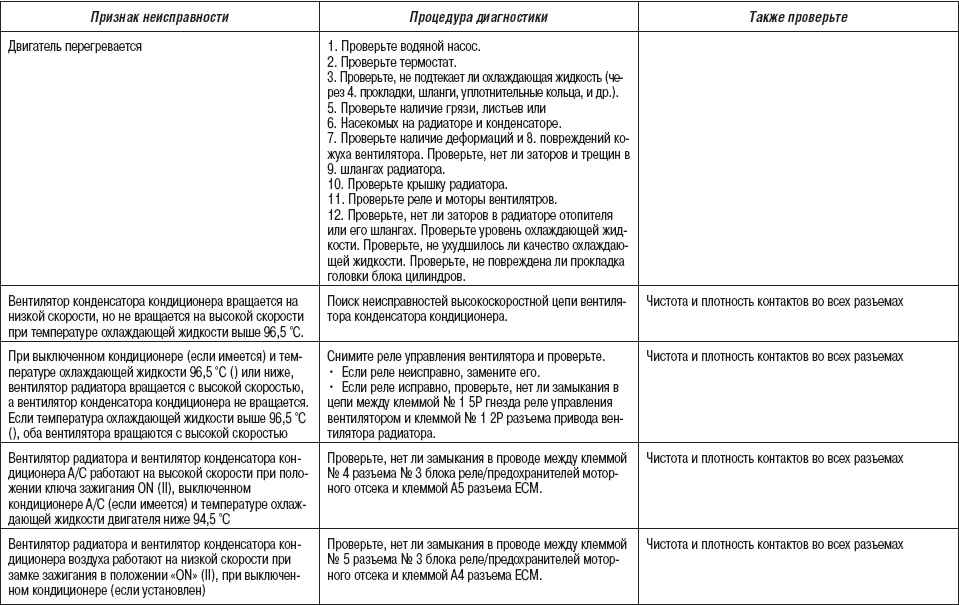

2.4.21. Поиск симптомов неисправностей в системе управления вентилятором системы охлаждения

Вентилятор радиатора и вентилятор конденсатора кондиционера не работают на низкой скорости при включенном кондиционере.

Вентилятор радиатора и вентилятор конденсатора кондиционера вращаются на низкой скорости, но вентилятор радиатора не вращается на высокой скорости при температуре охлаждающей жидкости выше 96,5 °C.

Поиск неисправности высокоскоростной цепи радиатора

Вентилятор радиатора и вентилятор конденсатора кондиционера не вращаются на высокой скорости при температуре охлаждающей жидкости выше 96,5 °C

Проверьте, нет ли разрыва в проводе между клеммой № 4 разъема № 3 блока реле/предохранителей моторного отсека и клеммой А5 разъема ECM.

Поиск симптомов неисправностей в системе управления вентилятором системы охлаждения
